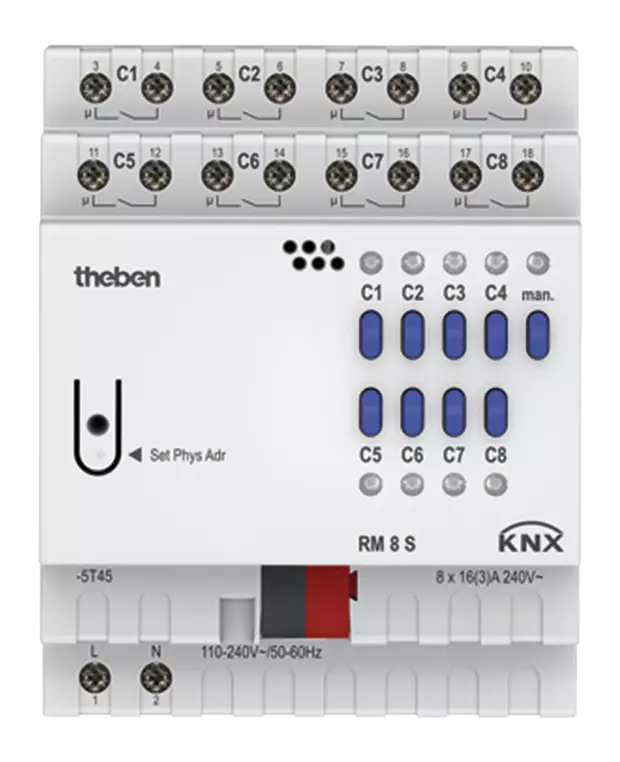

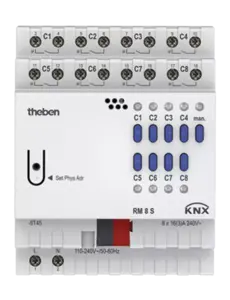

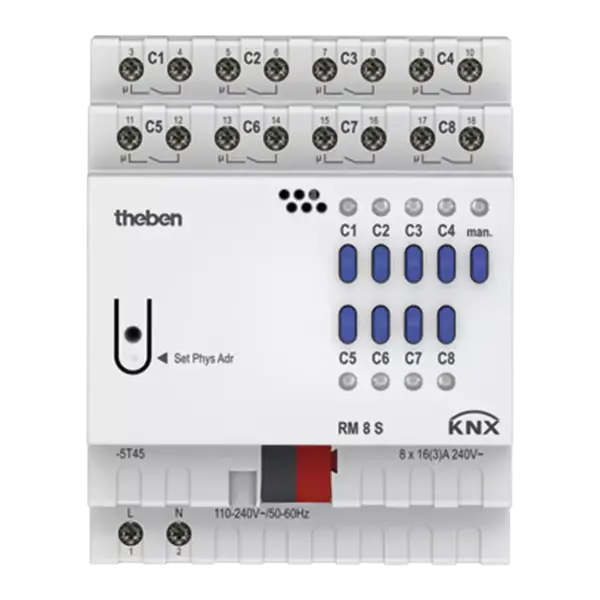

RM 8 S KNX – Actionneur 8 canaux 16 A FIX1 avec affichage LED
€204,56 Sans les taxes
€355,76 Sans les taxes
€247,52 Taxes incluses €430,47 Taxes incluses. Rupture de stock, mais disponible
€247,52 Taxes incluses €430,47 Taxes incluses. Rupture de stock, mais disponible
Actionneur KNX 8 canaux avec module FIX1, LED par canal, commande manuelle sans tension de bus. Pour charges de 16 A et fonctions logiques. Lire plus
Spécifications
Marque:
Theben
Numéro de l'article:
4940220
EAN:
4003468490990
Disponibilité:
Rupture de stock, mais disponible
Heure de livraison:
Sera expédié sous environ 8 jours ouvrables.
Informations
RM 8 S KNX – Actionneur de commutation 8 canaux avec module FIX1
Réf. 4940220
Application
Le RM 8 S KNX de Theben est un actionneur de commutation KNX à 8 canaux compact et puissant, conçu pour la commande de divers types de charges électriques telles que les lampes à incandescence, halogènes, fluorescentes et LED. Équipé du module FIX1, il est adapté aux charges capacitives (C-Load). Chaque sortie dispose d’un affichage LED d’état et peut être commandée manuellement, même en l'absence de tension de bus. Une solution fiable pour les installations KNX exigeantes.
Fonctions principales
- Actionneur KNX à 8 canaux avec module FIX1 pour charges capacitives (C-Load)
- Affichage LED d'état par canal pour un contrôle visuel rapide
- Commande manuelle directement sur l’appareil, même sans tension de bus
- Fonctions de commutation configurables via ETS : MARCHE/ARRÊT, impulsion, temporisation
- Fonctions logiques : blocage, ET, OU, autorisation
- Prise en charge des commandes centrales : marche/arrêt permanent, commutation centrale, mémorisation/rappel de scènes
- Sorties sans potentiel permettant la commutation de différentes phases secteur
- Convient aux applications SELV si tous les canaux commutent des circuits SELV
Données techniques
| Référence article | 4940220 |
| Tension d’alimentation KNX | Tension bus, ≤ 4 mA |
| Tension secteur | 110–240 V AC, 50/60 Hz |
| Consommation en veille | Env. 0,3 W |
| Montage | Rail DIN (4 modules) |
| Type de connexion | Borne bus KNX |
| Diamètre max. des câbles | Rigide : 0,5–6 mm² ; avec embout : 0,5–4 mm² |
| Nombre de canaux | 8 |
| Type de contact | Contact à fermeture, 16 A / 3 A |
| Ouverture de contact | < 3 mm |
| Charge résistive | 3680 W |
| Lampes à incandescence / halogènes | 2000 W |
| Lampes fluorescentes (ballast conventionnel compensé) | 1300 W (140 µF) |
| Lampes fluorescentes (non compensées) | 2000 VA |
| Lampes fluorescentes (ballast électronique) | 1200 W |
| Lampes basse consommation | 300 W |
| LED < 2 W | 55 W |
| LED 2–8 W | 600 W |
| LED > 8 W | 600 W |
| Courant d’appel | max. 800 A / 200 µs |
| Tension de sortie | 240 V AC |
| Sorties de commutation | Sans potentiel |
| Commutation de phases différentes | Possible |
| Adapté au SELV | Oui, si tous les canaux commutent SELV |
| Type de module | FIX1 |
| Température ambiante | -5 °C à +45 °C |
| Indice de protection | IP20 |
| Classe de protection | Classe II (conforme à EN 60669) |
Remarques importantes
- Utiliser uniquement avec un câblage approprié et conforme aux normes d'installation en vigueur pour charges capacitives.
- Configuration complète requise via le logiciel ETS (version 5 ou supérieure).
- Commande manuelle disponible même sans tension de bus KNX.
- Les sorties sans potentiel permettent la commutation de phases réseau différentes.
