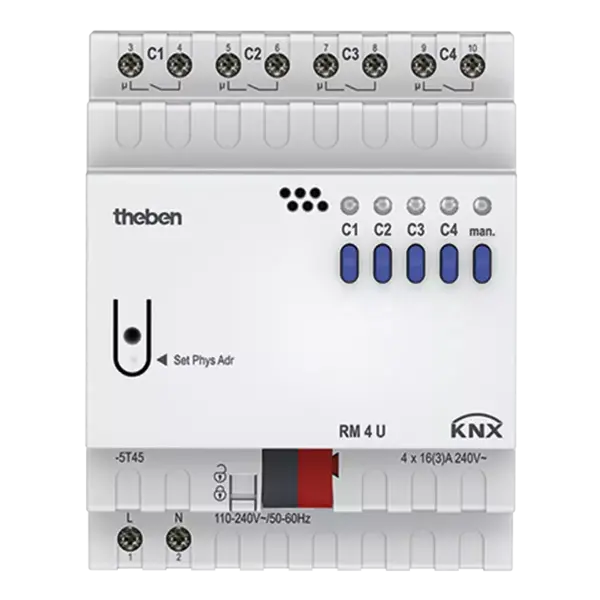

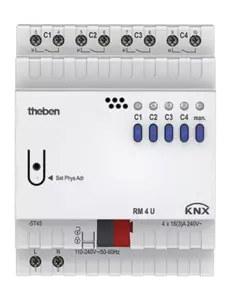

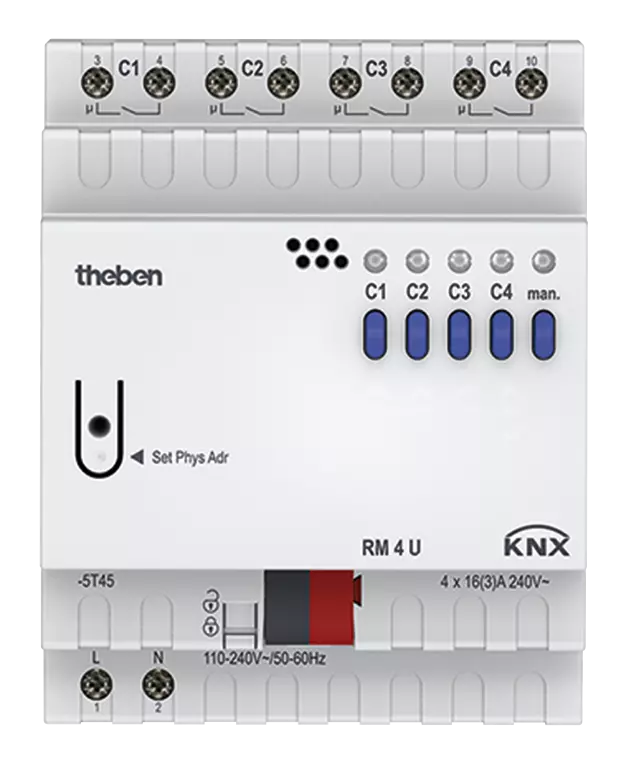

RM 4 U KNX – Actionneur 4 canaux 16 A FIX1 avec affichage LED

Name: Theben RM 4 U KNX – Actionneur 4 canaux 16 A FIX1 avec affichage LED
Brand: Theben
Price: 152.39 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€152,39 Sans les taxes €265,03 Sans les taxes
€184,39 Taxes incluses €320,69 Taxes incluses. Rupture de stock, mais disponible

Prix unitaire: €152,39 / Article

Actionneur KNX 4 canaux avec module FIX1, commande manuelle sans tension de bus, LED d’état par canal. Pour charges 16 A et fonctions logiques. Lire plus

Spécifications

Marque:

Theben

Numéro de l'article:

4940223

EAN:

4003468490976

Disponibilité:

Rupture de stock, mais disponible

Heure de livraison:

Sera expédié sous environ 8 jours ouvrables.

Informations

Datasheet

RM 4 U KNX – Actionneur de commutation 4 canaux avec module FIX1

Réf. 4940223

Application

Le RM 4 U KNX de Theben est un actionneur de commutation KNX polyvalent à 4 canaux. Le module FIX1 permet de commuter des charges jusqu'à 16 A. Grâce au contrôle manuel et à l'indication de l'état par LED pour chaque canal, il offre fiabilité et convivialité. Idéal pour commander différents types d’éclairage, y compris LED, fluocompactes, incandescentes et halogènes dans les bâtiments résidentiels et tertiaires.

Fonctions principales

Actionneur KNX 4 canaux avec module FIX1 pour charges jusqu’à 16 A
Compatible avec des courants d'appel élevés jusqu'à 800 A (200 µs)
Commande manuelle possible par canal, même sans tension de bus
Indication d'état par LED pour chaque canal
Fonctions configurables via ETS : marche/arrêt, impulsion, temporisation, éclairage d'escalier
Fonctions logiques : blocage, ET, OU, déverrouillage
Prise en charge des commandes centrales : ON/OFF permanent, commutation centrale, mémorisation/activation de scènes
Sorties sans potentiel : commutation possible de différentes phases
Compatible SELV si tous les canaux commutent uniquement du SELV

Données techniques

Tension d'alimentation KNX	Tension de bus, ≤ 4 mA
Tension secteur	110–240 V AC, 50/60 Hz
Consommation en veille	Env. 0,3 W
Type de montage	Rail DIN, 4 modules
Type de raccordement	Borniers de bus KNX
Section maximale des câbles	Rigide : 0,5–6 mm² ; avec embout : 0,5–4 mm²
Nombre de canaux	4
Type de contact	Contact normalement ouvert, 16 A / 3 A
Distance d'ouverture du contact	< 3 mm
Charge résistive	3680 W
Lampes à incandescence / halogènes	2000 W
Lampes fluorescentes (ballast conventionnel, compensé)	1300 W (140 µF)
Lampes fluorescentes (ballast non compensé)	2000 VA
Lampes fluorescentes (ballast électronique)	1200 W
Lampes basse consommation	300 W
LED < 2 W	55 W
LED 2–8 W	600 W
LED > 8 W	600 W
Courant d'appel	max. 800 A / 200 µs
Tension de sortie	240 V AC
Sorties de commutation	Sans potentiel
Commutation de phases différentes	Possible
Adapté au SELV	Oui, si tous les canaux commutent du SELV uniquement
Type de module	FIX1
Température ambiante	-5 °C à +45 °C
Indice de protection	IP20
Classe de protection	Classe II selon EN 60669

Remarques importantes

Utiliser uniquement avec un câblage adapté et conformément aux normes d'installation en vigueur.
Configuration via le logiciel ETS (à partir de la version 5) requise pour l'ensemble des fonctionnalités.
Commande manuelle disponible même sans tension de bus KNX.
Les sorties sans potentiel permettent de commuter différentes phases réseau.
