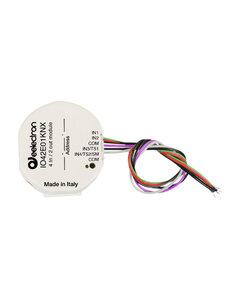

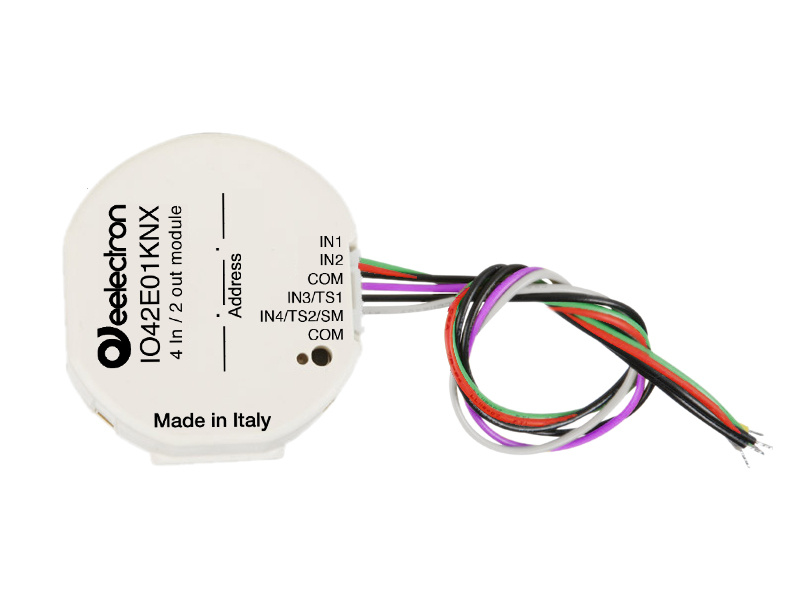

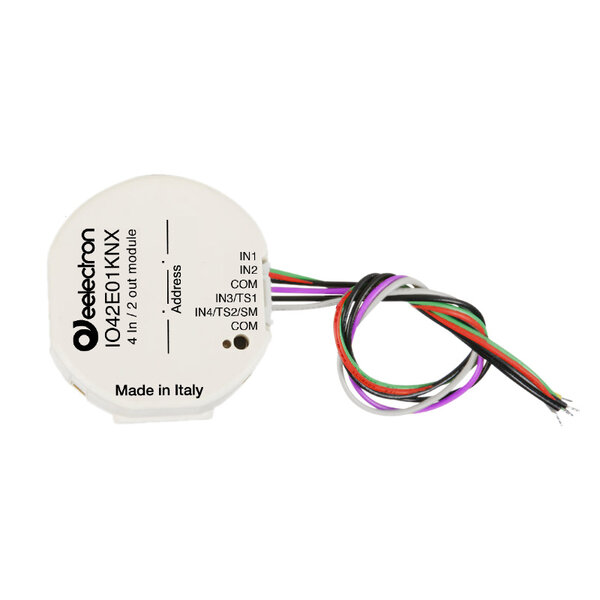

Interface encastrée KNX 4 entrées / 2 sorties
Réf. : IO42E01KNX
Cette interface KNX encastrée est un module compact d’entrées et de sorties pour les installations KNX professionnelles. L’appareil est conçu pour un montage dans des boîtiers d’encastrement et combine plusieurs types d’entrées avec deux sorties relais bistables. Le module prend en charge KNX Data Secure et convient aux applications résidentielles, hôtelières et tertiaires.
Le module dispose d’un total de 4 entrées : 2 entrées numériques, 1 entrée numérique/analogique configurable et 1 entrée numérique/analogique pouvant être utilisée en option comme entrée pour capteur intelligent. Les entrées numériques sont prévues pour des contacts secs tels que interrupteurs, boutons-poussoirs et capteurs et peuvent être utilisées pour des fonctions de commutation, la commande de stores, des scènes, des séquences et des fonctions logiques.
Les entrées 3 et 4 peuvent être configurées comme entrées analogiques pour des sondes de température NTC. Cela permet de transmettre une valeur de température sur le bus KNX ou de gérer un module thermostat complet. Le thermostat intégré contrôle deux étages avec un régulateur PI et convient aux systèmes de chauffage et de refroidissement, aux vannes et aux ventilo-convecteurs 2 et 4 tubes.
L’entrée 4 peut également être utilisée comme entrée pour capteur intelligent afin de connecter des capteurs enfichables. Cela permet de mesurer la température, le CO₂, les COV et les valeurs eCO₂ pour des applications telles que la surveillance de la qualité de l’air intérieur et la gestion énergétique des bâtiments.
Le module dispose de 2 sorties relais bistables. Celles-ci peuvent être utilisées indépendamment pour la commutation de charges ou configurées par paires pour des applications telles que la commande de stores et de volets roulants, des servomoteurs ou des verrouillages logiques.
De plus, le module est équipé d’une antenne BLE Beacon (Bluetooth Low Energy) intégrée, compatible avec iBeacon® et Eddystone®. Cela permet l’envoi de signaux vers des appareils mobiles pour des applications liées à la localisation et à la présence. La fréquence d’émission et la puissance du signal sont réglables.
En outre, 12 blocs logiques sont disponibles pour des fonctions logiques simples ou complexes, y compris des algorithmes prédéfinis pour la régulation de la température et de l’humidité ainsi que le calcul du point de rosée. La Virtual Holder Logic est également intégrée, spécialement développée pour les applications hôtelières afin de détecter de manière fiable la présence dans les chambres.
Caractéristiques techniques
- Interface de communication KNX / EIB avec KNX Data Secure
- Montage : encastré (boîtier d’encastrement)
- Alimentation : via le bus KNX, 21 – 32 V DC
- Consommation : < 10 mA
- Nombre d’entrées : 4 (numérique / analogique / capteur intelligent)
- Nombre de sorties : 2 relais bistables
- Charge relais : 10 A cos φ 1 – 230 V AC
- Courant d’appel max. du relais : 50 A / 50 ms
- Prise en charge des sondes de température NTC
- Prise en charge BLE Beacon (iBeacon® / Eddystone®)
- Température de fonctionnement : -5 °C à +45 °C
- Indice de protection : IP20
- Dimensions : Ø 52 mm x 28 mm
- Poids : env. 50 g
Remarque importante
Les sorties relais sont exclusivement destinées aux applications de commutation. Veillez toujours à ce que la charge connectée et le courant d’appel des alimentations externes restent dans les limites admissibles des relais. Lors de l’utilisation de pilotes LED, il convient de vérifier que le courant d’appel ne dépasse pas le courant d’appel maximal autorisé pour le relais.
L’appareil est exclusivement destiné à une utilisation en intérieur et doit être installé conformément aux normes KNX, électriques et de sécurité en vigueur.
Produits connexes

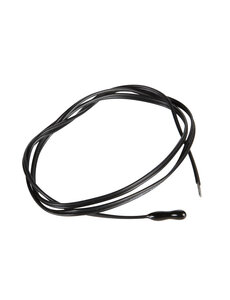

Sonde de température NTC pour une mesure précise dans les installations KNX avec une plage de −20 °C à +100 °C. Adaptée à la mesure de température et aux fonctions thermostat. Livraison uniquement par lot de 4 (TS01A04ACC).
€39,93 Taxes incluses

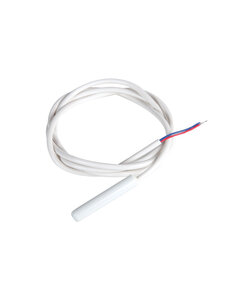

Sonde de température NTC pour une mesure précise dans les installations KNX avec une plage de −50 °C à +60 °C. Adaptée aux fonctions de mesure et de thermostat. Livraison uniquement par lot de 4 (TS01B04ACC).
