ESYLUX PD-ATMO 360i/8 T KNX – Multicapteur sans mesure d’humidité
€189,43 Taxes incluses €297,66 Taxes incluses. Rupture de stock, mais disponible
Spécifications
Informations

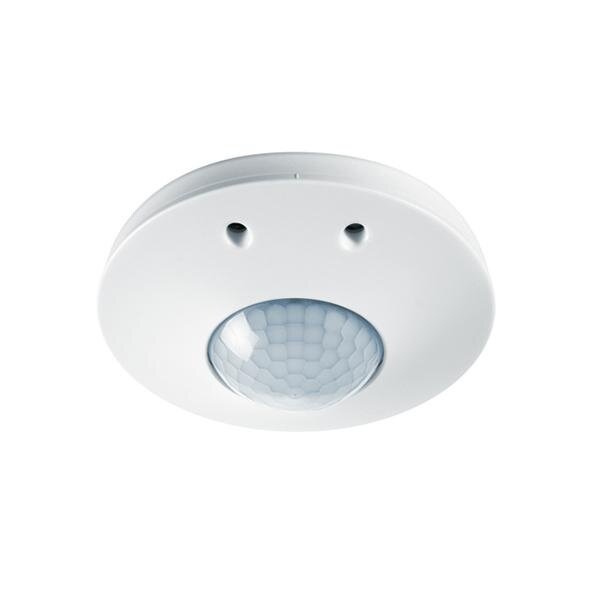

ESYLUX PD-ATMO 360i/8 T KNX
Détecteur de présence plafond multisensoriel (sans capteur d'humidité)
Réf. : EP10427213 | GTIN : 4015120427213
Description du produit
Le ESYLUX PD-ATMO 360i/8 T KNX est un détecteur de présence plafond multisensoriel avancé pour installations KNX, intégrant la détection de présence, lumière, température et acoustique. La version T ne comprend pas de capteur d'humidité et convient lorsque la mesure de l'humidité n'est pas nécessaire. Grâce à la régulation constante de la lumière dépendante de la lumière du jour, 2 canaux d'éclairage et 1 canal CVC, il permet une automatisation des bâtiments économe en énergie et confortable. Fonctions supplémentaires : éclairage nocturne (7 couleurs), contrôle de scènes, alarme et intégration KNX complète.
Applications
- Commande automatique de l'éclairage (commutation/variation) et du CVC via KNX
- Optimisation du confort et de l'efficacité énergétique basée sur la présence, la lumière, la température et le son
- Éclairage nocturne/d'orientation pour sécurité et guidage
- Bureaux, salles de réunion, établissements scolaires et bâtiments tertiaires
Caractéristiques principales

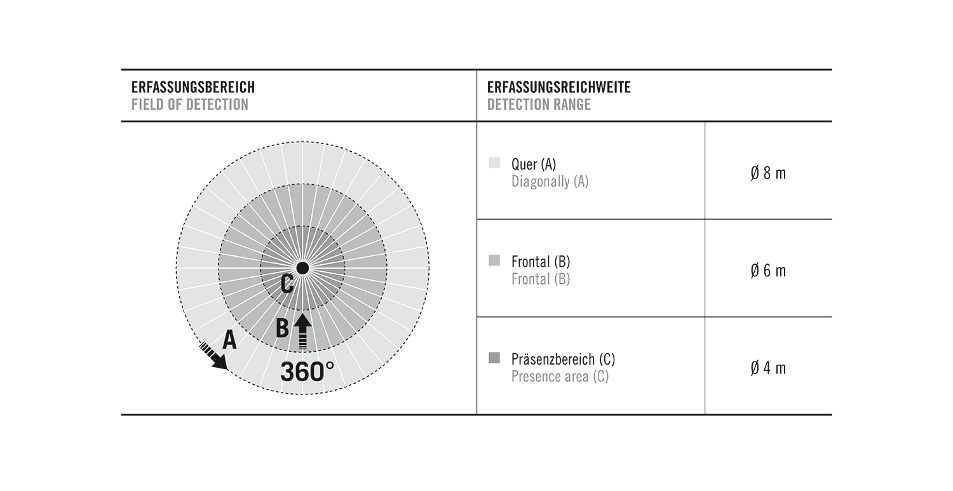

- Angle de détection 360°, portée : diagonale Ø 8 m, frontale Ø 6 m, présence Ø 4 m (jusqu'à 50 m²)
- Régulation constante de la lumière dépendante de la lumière du jour (5–2000 lx)
- 2 canaux d'éclairage (C1/C2 : commutation et variation) + 1 canal CVC (C3 : commutation)
- Éclairage nocturne/d'orientation : désactivé ou 10–50 % (2 valeurs), temporisation 60 s…250 min
- Décalage C2 par rapport à C1 : −100 %…+100 % ; sensibilité et temporisations réglables
- Fonctions KNX : alarme via objet, interrupteur crépusculaire, détection de luminosité via objet, détection de mouvement dépendante de la lumière, télégramme de scène via objet, fonction maître/esclave, simulation de présence, commande manuelle, envoi cyclique
- Télécommande possible ; livré avec masque de lentille
Données techniques
| Catégorie d'appareil | Détecteur de présence plafond |

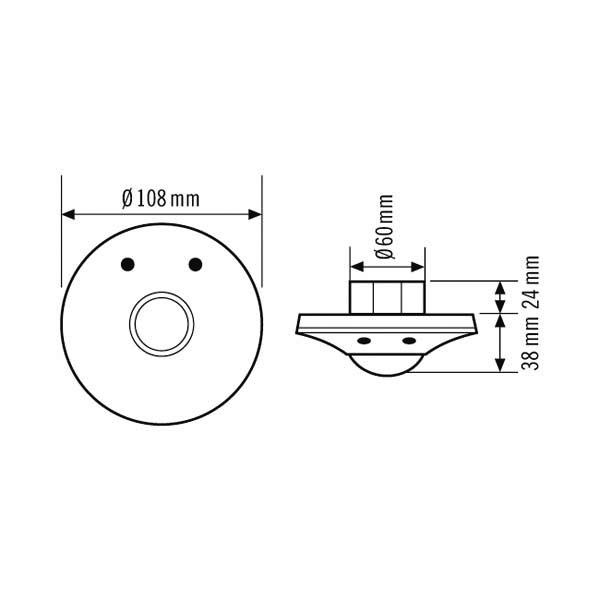

| Montage | Encastré dans boîte Ø 68 mm, installation au plafond |
| Dimensions d'encastrement | Profondeur 24 mm, découpe Ø 60 mm |
| Dimensions | Ø 108 mm, hauteur/profondeur 38 mm |
| Poids | 126 g |
| Matériau | Polycarbonate stabilisé aux UV |
| Couleur | Blanc, RAL 9010 |
| Indice de protection | IP20 |
| Température de service | +5 °C…+35 °C |
| Humidité relative | 5–93 %, sans condensation |
| Système de commande | KNX |
| Classe de protection | III |

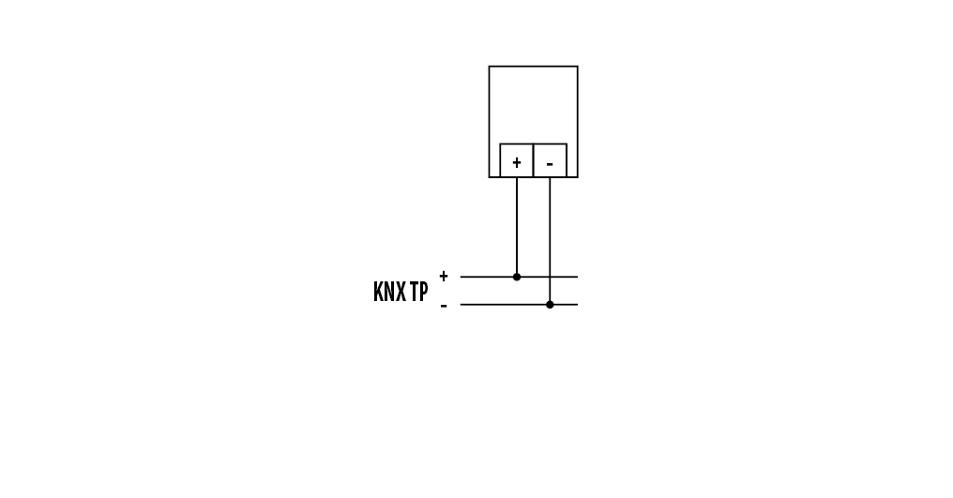

| Tension nominale | 29–31 V DC (via bus KNX) |
| Consommation électrique | 0,2 W (veille < 0,3 W) |
| Courant absorbé | 6 mA |
| Angle de détection | 360° |
| Portées de détection | Diagonale Ø 8 m ; frontale Ø 6 m ; présence Ø 4 m |
| Plage de luminosité | 5–2000 lx |
| Canaux | 2× éclairage (C1/C2), 1× CVC (C3) |
| Entrées boutons-poussoirs | 2× éclairage, 1× CVC ; entrée esclave disponible |
| Temporisations (général) | Délai d'enclenchement 30 s ; délai de coupure 300 s (par défaut) |
| Temps de maintien C1 | 30 s…720 min (réglage par paliers) |
| Temps de maintien C2 | 10 s…60 min (réglage par paliers) |
| CVC C3 | Commutation ; délai d'enclenchement 120 s…30 min ; maintien 60 s…720 min |
| Éclairage d'orientation | 7 couleurs ; 10–50 % ; maintien 60 s…250 min |
| Conformité | CE, EAC, RoHS, DEEE |
| Garantie | 5 ans |
Remarque importante
Lors de l'installation, respecter une distance minimale de 5 mètres par rapport aux antennes radio (par ex. points d'accès WiFi) pour éviter les interférences. Positionner le détecteur selon la zone de couverture et ajuster soigneusement la sensibilité et les temporisations pour des performances optimales.
Comparaison : PD-ATMO 360i/8 A KNX vs PD-ATMO 360i/8 T KNX
| Caractéristique | PD-ATMO 360i/8 A KNX Réf. EP10427206 |
PD-ATMO 360i/8 T KNX Réf. EP10427213 |
|---|---|---|
| Technologie de capteurs | Présence, lumière, température, humidité, acoustique | Présence, lumière, température, acoustique |
| Mesure d'humidité | Oui (5–93 %, sans condensation, 10–90 % sans condensation) | Non |
| Angle de détection | 360° | |
| Portée max. de détection | Ø 8 m (diagonale), Ø 6 m (frontale), présence Ø 4 m | |
| Canaux d'éclairage | 2 (C1 et C2, commutation et variation) | |
| Canal CVC | 1 (C3, commutation) | |
| Fonctions KNX | Simulation de présence, alarme, interrupteur crépusculaire, détection de luminosité, détection de mouvement dépendante de la lumière, télégramme de scène, éclairage nocturne (7 couleurs), régulation constante de la lumière, fonction maître/esclave, commande manuelle | |
| Éclairage d'orientation | 7 couleurs, 10–50 %, temps de maintien réglable | |
| Poids | 127 g | 126 g |
| Couleur | Blanc, RAL 9010 | |
| Conclusion | Version plus complète avec capteur d'humidité – idéale pour le contrôle du climat et du confort | Version plus compacte sans capteur d'humidité – adaptée lorsque la mesure d'humidité n'est pas nécessaire |
