PD-C 360i/8 KNX UP | 360°, 8 m | Détecteur de présence
€117,33 Taxes incluses €189,97 Taxes incluses. Rupture de stock, mais disponible
Spécifications
Informations
PD-C 360i/8 KNX UP – Détecteur de présence plafond

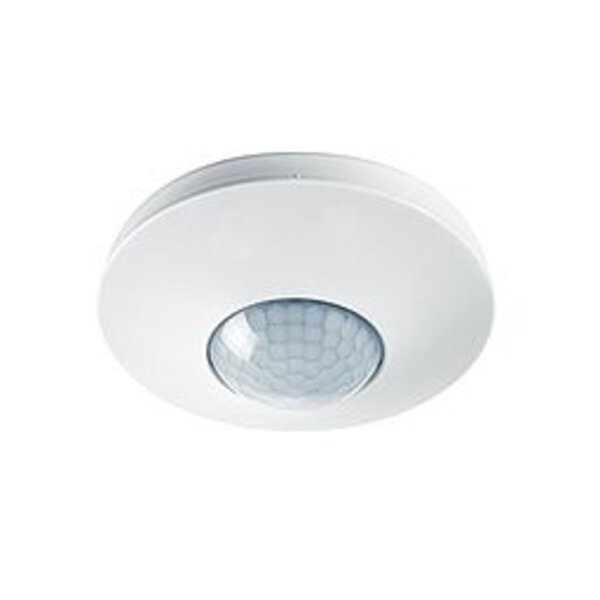

PD-C 360i/8 KNX UP
blanc RAL9010 — Réf. : EP10427404

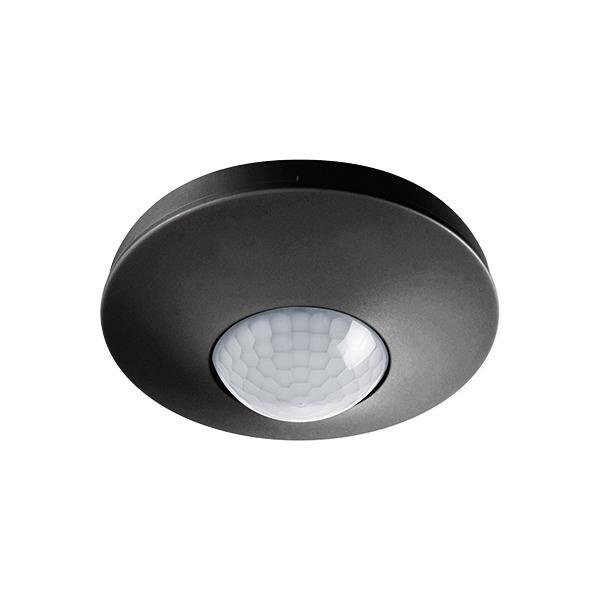

PD-C 360i/8 KNX UP BK
noir RAL9005 — Réf. : EP10427534
Le PD-C 360i/8 KNX UP est un détecteur de présence encastré au plafond pour installations KNX avec détection à 360° et portée jusqu’à Ø 8 m. Il combine détection de présence/mouvement avec régulation constante de la lumière en fonction de la luminosité (5–2000 lx), dispose de 2 canaux d’éclairage et 1 canal CVC, et prend en charge des fonctions avancées comme le mode manuel, maître/esclave, lumière de nuit et d’orientation, réglage d’offset (C2 par rapport à C1) et contrôle CVC.
Remarque importante
Respecter une distance minimale de 5 mètres entre le détecteur et les antennes radio (par ex. points d’accès Wi-Fi) afin d’éviter toute interférence.
Caractéristiques et fonctions
- Détection 360°, diagonale Ø 8 m; frontale Ø 6 m; zone de présence Ø 4 m (jusqu’à 50 m²)
- Régulation constante de la lumière selon la luminosité (5–2000 lx)
- 2 canaux d’éclairage (commutation & variation) + 1 canal CVC (commutation)
- Modes de fonctionnement : semi-automatique et entièrement automatique
- Commande manuelle, fonction maître/esclave, fonction lumière de nuit
- Lumière d’orientation : arrêt / 10–50 % (2 valeurs), temporisation 60 s…250 min
- Réglage d’offset C2 par rapport à C1 : −50 %…+50 %
- Sensibilité réglable ; transmission cyclique du signal
- Entrées KNX : commande manuelle, blocage, réinitialisation, esclave
- Sorties KNX : présence, statut, valeur lumineuse, CVC
- Télécommande possible ; livré avec masque de lentille
Installation
- Emplacement : plafond
- Type de montage : encastré, boîte d’appareil Ø 68 mm
- Dimensions d’encastrement : profondeur 24 mm, Ø 60 mm
- Hauteur de montage recommandée : 3 m (max. recommandée 5 m)
Données techniques
| Général | |
|---|---|
| Catégorie d’appareil | Détecteur de présence plafond |
| Conformité | CE, EAC, RoHS, DEEE |
| Garantie | 5 ans |
| Boîtier & environnement | |
| Dimensions | H/P 62 mm, Ø 108 mm |
| Poids | Blanc 125 g ; Noir 124 g |
| Matériau | Polycarbonate stabilisé aux UV |
| Indice de protection | IP20 |
| Température ambiante | +5 °C…+50 °C |
| Humidité relative | 5–93 %, sans condensation |
| Couleurs | Blanc RAL9010 (UP), Noir RAL9005 (UP BK) |
| Électrique | |
| Système de commande | KNX |
| Classe de protection | III |
| Tension nominale | 29–31 V DC |
| Puissance absorbée | 0,2 W |
| Courant absorbé | 6 mA |
| Capteurs & détection | |
| Angle de détection | 360° |
| Portée | Diagonale Ø 8 m ; frontale Ø 6 m ; présence Ø 4 m |
| Zone de détection | Jusqu’à 50 m² |
| Plage de mesure de luminosité | 5–2000 lx |
| Canaux & commande | |
| Nombre de canaux d’éclairage | 2 (C1 & C2) |
| Fonction C1/C2 | Commutation & variation |
| Temporisation C1 | 30 s…720 min (réglable par étapes) |
| Temporisation C2 | 10 s…60 min (réglable par étapes) |
| Lumière d’orientation | Arrêt / 10–50 % (2 valeurs), temporisation 60 s…250 min |
| Offset C2 à C1 | −50 %…+50 % |
| Nombre de canaux CVC | 1 (C3) |
| Fonction C3 (CVC) | Commutation ; temporisation à l’allumage 120 s…30 min ; temporisation à l’arrêt 30 s…720 min |
| Entrées impulsionnelles | 2× éclairage, 1× CVC ; entrée esclave disponible |
| Temporisations générales | Mise sous tension 30 s ; arrêt 300 s (par défaut) |

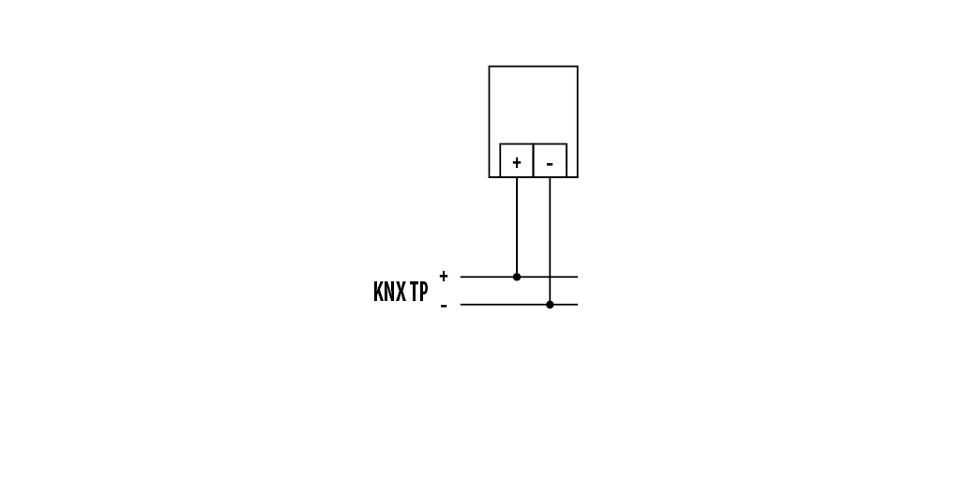

| Raccordement | Borniers à insertion ; contact de commutation via bus système (KNX) |
