PD-C 360i/24 KNX UP | 360°, 24 m | Détecteur de présence
€136,81 Taxes incluses €227,48 Taxes incluses. Rupture de stock, mais disponible
Spécifications
Informations
PD-C 360i/24 KNX UP – Détecteur de présence plafond

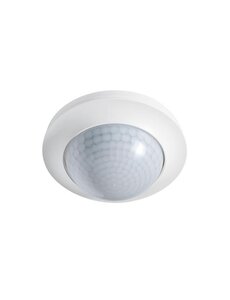

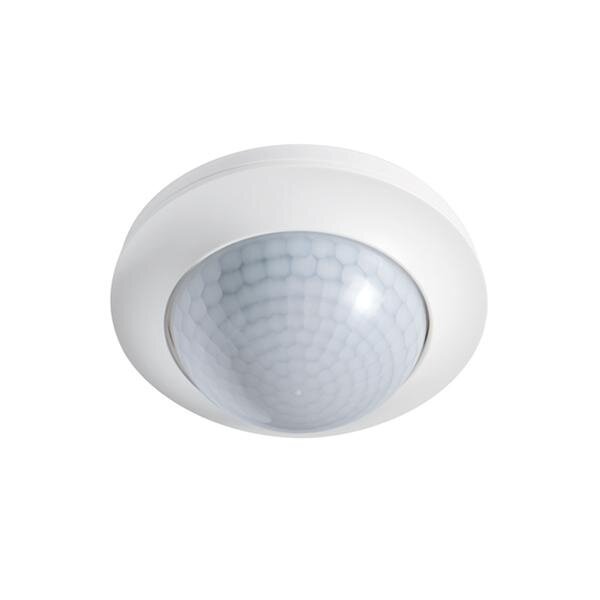

PD-C 360i/24 KNX UP
blanc RAL9010 — Réf. : EP10427428

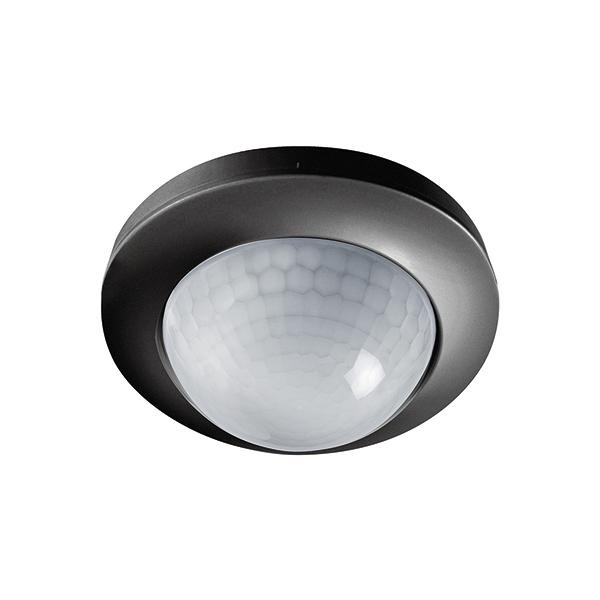

PD-C 360i/24 KNX UP BK
noir RAL9005 — Réf. : EP10427671
Le PD-C 360i/24 KNX UP est un détecteur de présence pour montage au plafond dans les installations KNX, avec une détection à 360° et jusqu’à Ø 24 m de portée. Il offre détection de présence et de mouvement, régulation constante de l’éclairage en fonction de la lumière du jour (5–2000 lx), 2 canaux d’éclairage et 1 canal CVC. Fonctions : commande manuelle, maître/esclave, éclairage nocturne, lumière d’orientation, réglage d’offset (C2 par rapport à C1) et commutation CVC pour une intégration flexible. Par rapport à la version ECO, ce modèle dispose du réglage/dimming, de la lumière d’orientation et d’un canal CVC supplémentaire.
Remarque importante
Maintenir une distance minimale de 5 m entre le détecteur et les antennes radio (p. ex. points d’accès WiFi) pour éviter toute interférence.
Caractéristiques & fonctions

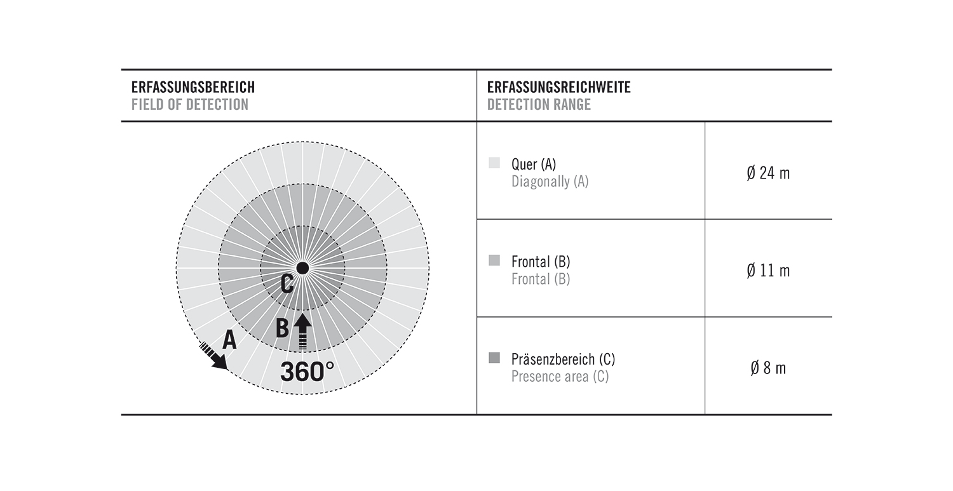

- Détection 360°, portée diagonale Ø 24 m ; frontale Ø 11 m ; zone de présence Ø 8 m (jusqu’à 453 m²)
- Régulation constante en fonction de la lumière du jour (5–2000 lx)
- 2 canaux d’éclairage (commutation et variation/commande) + 1 canal CVC (commutation)
- Modes : semi-automatique et entièrement automatique
- Commande manuelle, fonction maître/esclave, éclairage nocturne
- Lumière d’orientation : arrêt / 10–50 % (2 valeurs au choix)
- Offset C2 par rapport à C1 : −50 %…+50 %
- Sensibilité réglable ; envoi cyclique possible
- Entrées KNX : commande manuelle de l’éclairage, blocages, reset, esclave
- Sorties KNX : présence, statut, valeur de luminosité, CVC
- Télécommande possible ; livré avec masque de lentille
Installation
- Lieu d’installation : plafond

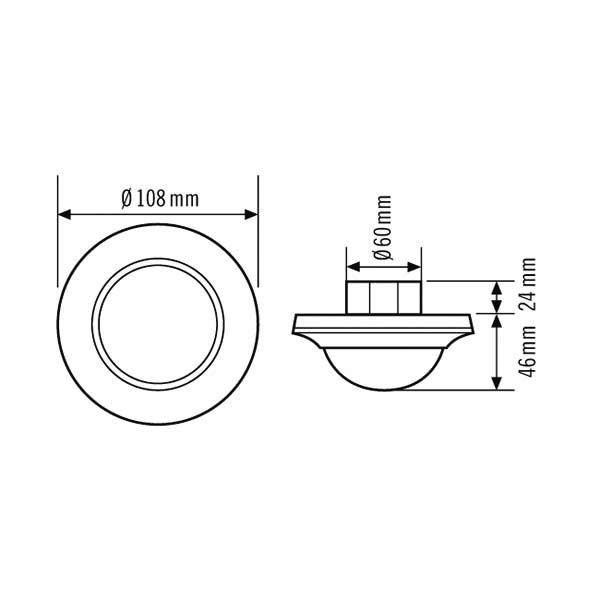

- Type de montage : encastré dans boîte Ø 68 mm
- Dimensions d’encastrement : profondeur 24 mm, perçage Ø 60 mm
- Hauteur de montage recommandée : 3 m (max. recommandé 5 m)
Données techniques
| Général | |
|---|---|
| Catégorie d’appareil | Détecteur de présence plafond |
| Conformité | CE, EAC, RoHS, DEEE |
| Garantie | 5 ans |
| Boîtier & environnement | |
| Dimensions | H/P 70 mm, Ø 108 mm |
| Poids | 128 g |
| Matériau | Polycarbonate stabilisé aux UV |
| Indice de protection | IP20 |
| Température de service | +5 °C…+50 °C |
| Humidité relative | 5–93 %, sans condensation |
| Couleurs disponibles | Blanc RAL9010 (UP), Noir RAL9005 (UP BK) |
| Électrique | |
| Système de commande | KNX |
| Classe de protection | III |
| Tension nominale | 29–31 V DC |
| Puissance absorbée | 0,2 W |
| Courant absorbé | 6 mA |
| Capteurs & détection | |
| Angle de détection | 360° |
| Portées de détection | Diagonale Ø 24 m ; frontale Ø 11 m ; présence Ø 8 m |
| Surface de détection | Jusqu’à 453 m² |
| Plage de luminosité | 5–2000 lx |
| Canaux & commande | |
| Nombre de canaux éclairage | 2 (C1 & C2) |
| Fonction C1/C2 | Commutation & variation/commande |
| Temporisation C1 | 30 s…720 min (par paliers) |
| Temporisation C2 | 10 s…60 min (par paliers) |
| Lumière d’orientation | Arrêt / 10–50 % (2 valeurs), temporisation 60 s…250 min |
| Offset C2 par rapport à C1 | −50 %…+50 % |
| Nombre de canaux CVC | 1 (C3) |
| Fonction C3 (CVC) | Commutation ; délai d’enclenchement 120 s…30 min ; temporisation 30 s…720 min |
| Entrées impulsion | 2× éclairage, 1× CVC ; entrée esclave disponible |
| Temporisations générales | Mise en marche 30 s ; arrêt 300 s (par défaut) |
| Raccordement | Borniers enfichables ; contact de commutation via bus KNX |
Comparaison avec la version ECO
| Caractéristique | PD-C 360i/24 KNX UP | PD-C 360i/24 KNX ECO UP |
|---|---|---|
| Régulation constante de la lumière | Oui (5–2000 lx) | Non |
| Canal CVC | 1 canal (commutation) | Aucun canal CVC |
| Canaux d’éclairage | 2 (commutation & variation/commande) | 2 (commutation uniquement) |
| Réglage d’offset (C2/C1) | Oui | Non |
| Lumière d’orientation | Oui (10–50 %, 2 valeurs) | Non |
| Hauteur max. de montage recommandée | 5 m | 10 m |
