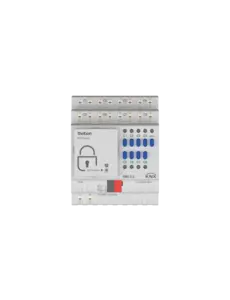

RMG 8 S KNX | Actionneur 8 canaux, 16A, Module de base MIX2, KNX
€275,05 Taxes incluses €478,34 Taxes incluses. Rupture de stock, mais disponible
Spécifications
Informations
Lien vers le site Web de Theben

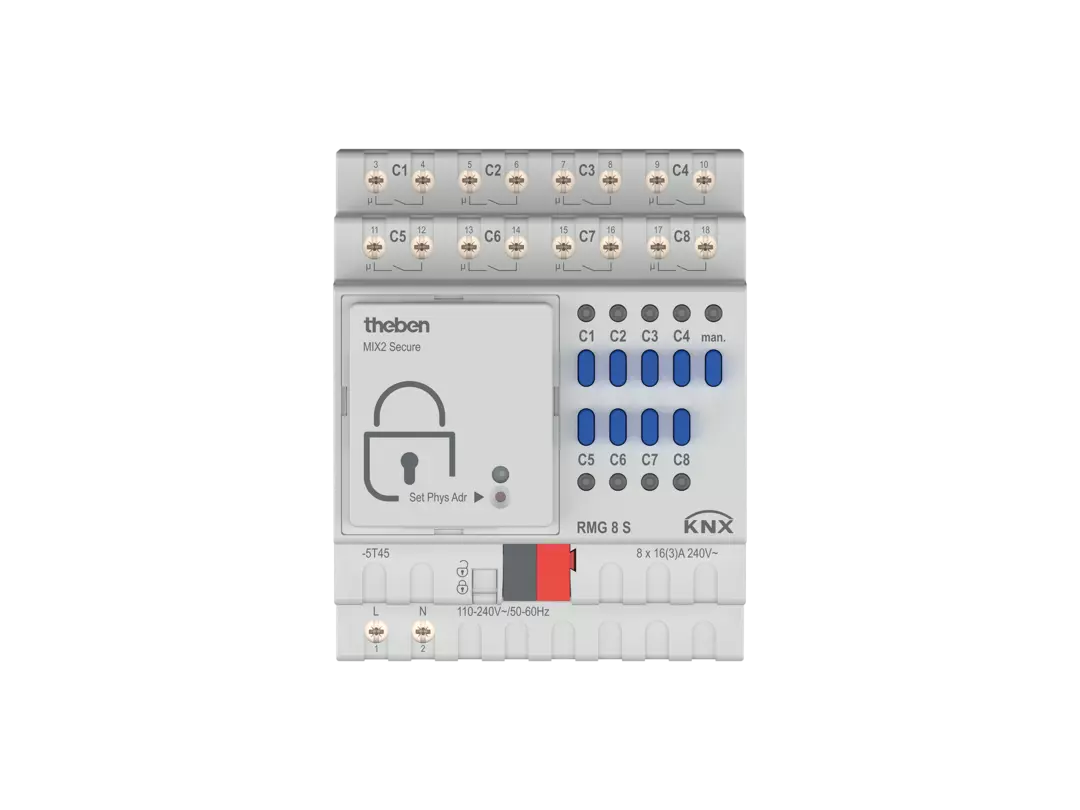

RMG 8 S KNX / Actionneur de commutation 8 canaux MIX2
Numéro d'article : 4930220
Description du produit
Le RMG 8 S KNX Actionneur de commutation 8 canaux MIX2 est un module de base puissant et polyvalent pour les installations KNX. Cet actionneur dispose de huit canaux indépendants, chacun pouvant supporter un courant maximal de 16 A. Le module de base MIX2 est idéal pour la gestion de charges lumineuses élevées dans les bâtiments résidentiels ou tertiaires et peut être étendu jusqu'à 24 canaux en ajoutant deux modules d'extension (MIX ou MIX2).
Chaque canal propose une indication LED de l’état de commutation et une commande manuelle, même sans tension de bus ou module bus. L’actionneur prend en charge diverses fonctions de commutation et logiques, telles que les temporisations, la fonction impulsion, la fonction escalier, les commandes centrales (ON/OFF) et les scénarios lumineux. Grâce au module bus KNX amovible, l’appareil peut être remplacé facilement sans reprogrammation. Le RMG 8 S KNX convient à la commutation de charges ohmiques, capacitives et à différents types d’éclairage, y compris les lampes LED, incandescentes et halogènes.
Applications
- Gestion de l'éclairage (LED, lampes à incandescence, halogène, tubes fluorescents)
- Commutation de charges ohmiques, capacitives et inductives
- Utilisation dans les bâtiments résidentiels, de bureaux et tertiaires
- Extension flexible dans le système MIX2
Fonctions principales
- 8 canaux de commutation, chacun 16A, sans potentiel
- Module de base MIX2, extensible jusqu’à 24 canaux avec 2 modules d’extension (MIX/MIX2)
- Commande manuelle et mise en service possibles sans module bus/tension bus KNX
- Affichage LED de l’état par canal
- Fonctions configurables : commutation, commutation temporisée, impulsion, fonction escalier, scénarios lumineux
- Fonctions logiques : blocage, ET, déblocage, OU
- Remplacement de l’appareil et du module bus sans reprogrammation grâce au module bus amovible
- Convient aux courants d'appel élevés
Caractéristiques techniques
| Tension d’alimentation KNX | Tension de bus, ≤4 mA |
|---|---|
| Tension d’alimentation | 110 V AC - 240 V AC, 50 Hz - 60 Hz |
| Fréquence | 50 - 60 Hz |
| Consommation en veille | ~0,3 W |
| Perte de puissance max. | 6,4 W |
| Montage | Rail DIN |
| Largeur | 4 modules (TE) |
| Raccordement | Borne bus KNX |
| Diamètre maximal du câble | Rigide : 0,5 mm² (Ø 0,8) à 6 mm² ; souple avec embout : 0,5 mm² à 4 mm² |
| Nombre de canaux | 8 (extensible jusqu'à 24 avec modules MIX/MIX2) |
| Type de contact | Contact NO, 16 A, 3 A |
| Ouverture de contact | < 3 mm |
| Charge ohmique | 3680 W |
| Charge lampe incandescence/halogène | 2000 W |
| Charge tube fluorescent (ballast conventionnel, compensation parallèle) | 1300 W (140 µF) |
| Charge tube fluorescent (ballast conventionnel, non compensé) | 2000 VA |
| Charge tube fluorescent (ballast électronique) | 1200 W |
| Lampes basse consommation | 300 W |
| LED < 2 W | 55 W |
| LED 2-8 W | 600 W |
| LED > 8 W | 600 W |
| Courant d’appel | max. 800 A / 200 µs |
| Tension de sortie | 240 V AC |
| Sortie de commutation | Sans potentiel |
| Commutation de phases différentes | Possible |
| Adapté au SELV | Oui, si tous les canaux commutent du SELV |
| Type | Module de base |
| Température ambiante | -5°C ... 45°C |
| Indice de protection | IP 20 |
| Classe de protection | II |
Remarques importantes
- Module de base MIX2 : extensible avec un maximum de 2 modules d’extension (MIX/MIX2) jusqu’à 24 canaux.
- L’appareil et le module bus KNX sont remplaçables indépendamment sans reprogrammation.
- Commande manuelle et mise en service possibles également sans module bus KNX.
- Convient aux courants d’appel élevés et à différents types de charges lumineuses.
- Respecter la charge maximale par type de lampe et par canal pour un fonctionnement optimal et une longue durée de vie.
