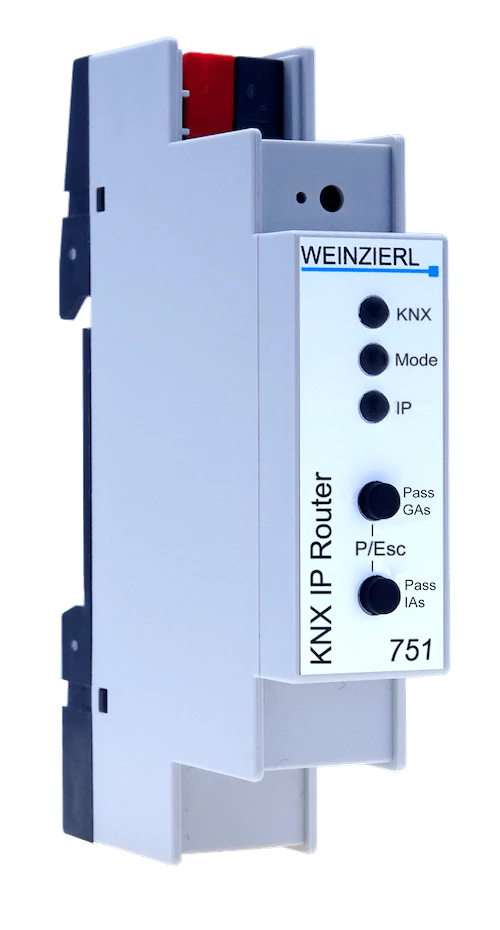

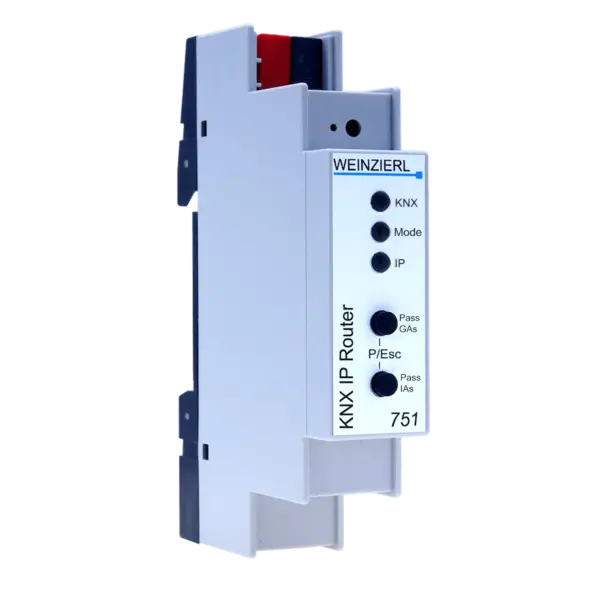

WEINZIERL 5243 Routeur KNX IP pour montage sur rail DIN (REG)
€298,89 Taxes incluses €433,18 Taxes incluses. Rupture de stock, mais disponible
Spécifications
Informations
Description du produit – Routeur KNX IP 751
Réf. 5243
Application
Le routeur KNX IP 751 de Weinzierl est un routeur IP KNX compact, alimenté par le bus, d’une largeur de seulement 1 module (18 mm). Il permet le transfert de télégrammes entre différentes lignes KNX via un réseau IP (LAN) et peut également être utilisé comme interface de programmation pour ETS®. Grâce à sa table de filtrage étendue, sa mémoire tampon pour télégrammes et ses LED de diagnostic, il convient parfaitement aux installations KNX modernes et évolutives.
Fonctionnalités
- Format ultra-compact : seulement 1 module (18 mm)
- Routage des télégrammes KNX via LAN (IP)
- Interface de programmation KNX pour ETS (tunneling)
- Jusqu’à 5 connexions simultanées KNXnet/IP (tunneling)
- Table de filtrage étendue pour groupes principaux 0 à 31
- Mémoire tampon pour jusqu’à 150 télégrammes
- Adresse IP assignée via DHCP ou manuellement par ETS
- Support des protocoles : ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP, Auto IP
- Protocole d’interface KNX : cEMI
- Modèle d’appareil KNX : 0x091A
Données techniques
- Alimentation : via le bus KNX, env. 15 mA
- Connexion bus KNX : bornier standard (rouge/noir)
- Interface LAN : RJ-45 Ethernet 10BaseT (10 Mbit/s)
- Longueur max. APDU : 55 octets
- Type de média : IP/TP
- Indice de protection : IP20 (conformément à EN 60529)
- Température de fonctionnement : -5 °C à +45 °C
- Température de stockage : -25 °C à +70 °C
- Humidité relative : 5 à 93 % (sans condensation)
- Boîtier : plastique (PC), pour montage sur rail DIN (1 module = 18 mm)
- Poids : env. 40 g
- Installation : installation fixe en intérieur sec ou dans un tableau électrique
Éléments de commande et diagnostic
- 2 boutons pour fonctions locales et réinitialisation
- 3 LED multicolores pour l’état de fonctionnement et le diagnostic
- Bouton de programmation KNX avec LED rouge
Conformité et normes
- Conforme CE
- Directive CEM : 2014/30/UE
- Directive RoHS : 2011/65/UE
- Normes appliquées :
- EN 63044-3:2018
- EN 63044-5-1:2019
- EN 63044-5-2:2019
- EN 63044-5-3:2019
- EN 61000-6-2:2019
- EN 61000-6-3:2021
- EN 63000:2018
Remarque importante
Remarque : Ce routeur KNX IP est conçu pour un montage permanent sur rail DIN dans des environnements intérieurs secs. L’alimentation est assurée exclusivement via le bus KNX ; aucune alimentation externe n’est nécessaire. Pour un fonctionnement complet, une configuration correcte via ETS, y compris l’attribution IP, est obligatoire.
