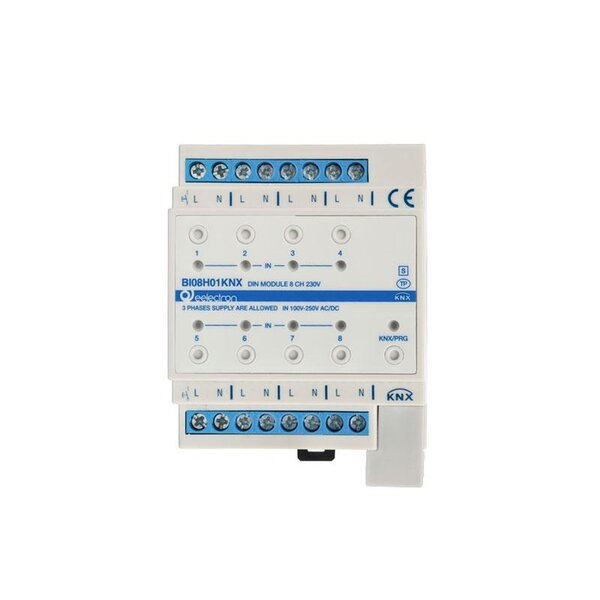

Module DIN universel 8 IN – Haute tension 100–250 V AC/DC
€205,70 Taxes incluses €385,99 Taxes incluses. Rupture de stock, mais disponible
Spécifications
Informations
Lien vers le site Eelectron (Anglais)
Module DIN universel – 8 entrées haute tension (100–250 V AC/DC, KNX)
Référence : BI08H01KNX

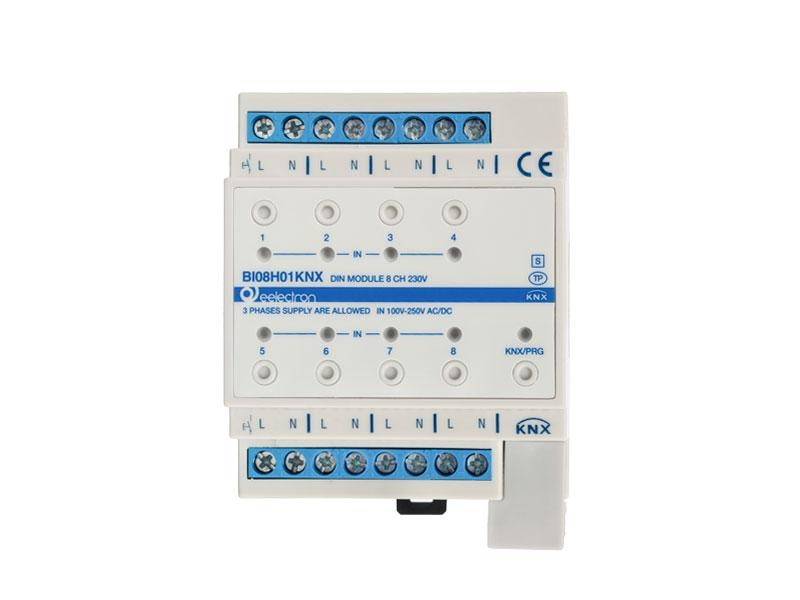

Le Eelectron BI08H01KNX est un module d’entrée universel KNX pour rail DIN, doté de 8 entrées haute tension compatibles 100–250 V AC/DC. Le dispositif détecte aussi bien la présence de tension que les impulsions, ce qui le rend adapté à la surveillance des tensions secteur, à la détection d’états de commutation, à la détection d'impulsions et au pilotage de fonctions KNX telles que la commutation, la variation, la commande de volets/jalousies et les scènes. Le module est logé dans un boîtier 4TE et conçu pour une installation dans des tableaux de distribution standard.
Applications
- Surveillance des tensions 100–250 V AC/DC
- Détection des changements d’état, impulsions et états système
- Commande marche/arrêt, variation et contrôle de volets/jalousies dans KNX
- Gestion de scènes, séquences et fonctions avancées d’automatisation
- Intégration d’interrupteurs conventionnels 230 V et détecteurs (p. ex. détecteurs de mouvement)
Fonctions principales
- 8 entrées haute tension indépendantes (100–250 V AC/DC)
- Détection de la présence de tension et des impulsions
- Prise en charge de la commutation, variation, et commandes de volets
- Fonctions avancées : minuteries, logique, alarmes, consignes
- Comportement configurable après récupération du bus
- Actions multiples et contrôleur de scènes avancé
- Prise en charge de jusqu’à 3 phases (chaque entrée peut être alimentée par une phase différente)
- Interface KNX intégrée
Données techniques
| Modèle | BI08H01KNX |
|---|---|
| Marque | Eelectron |
| EAN | 8054144522951 |
| Nombre d’entrées | 8 entrées binaires haute tension (100–250 V AC/DC) |
| Détection de tension | Balayage 230 V AC, impulsions et états |
| Courant d’entrée | 0,06 mA par entrée |
| Phases | Jusqu’à 3 phases autorisées |
| Longueur max. de câble | 100 m |
| Alimentation KNX | 21–30 V DC via bus KNX (max. 9,4 mA) |
| Interface bus | Intégrée (KNX TP) |
| Montage | Rail DIN (4 TE, 35 mm) |
| Boîtier | ABS V0 — 70 × 58 × 90 mm — 235 g |
| Indice de protection | IP20 (EN 60529) |
| Classe de sécurité | Classe III |
| Plage de température | -5 °C à +45 °C |
| Humidité relative | Max. 93 %, sans condensation |
| Normes | EN 63044-5-1 / EN 63044-5-2 — Directive CEM 2014/30/UE — Certification KNX |
Remarques importantes
- Chaque entrée peut être alimentée par une phase différente (max. 3 phases).
- Pour usage intérieur uniquement, en environnement sec (IP20).
- Le module est destiné uniquement à la détection haute tension, pas aux contacts libres de potentiel.
- L’installation et la configuration ETS doivent être réalisées par un installateur KNX qualifié.
