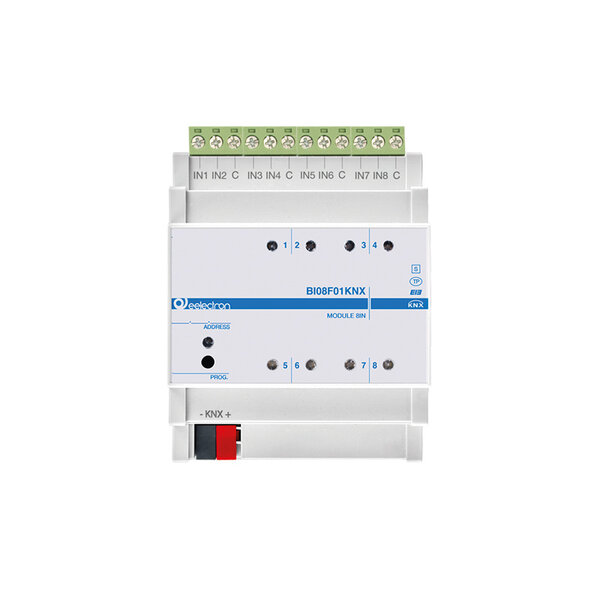

Module DIN universel avec 8 entrées numériques
€158,51 Taxes incluses €280,72 Taxes incluses. Rupture de stock, mais disponible
Spécifications
Informations
Lien vers le site Eelectron (Anglais)

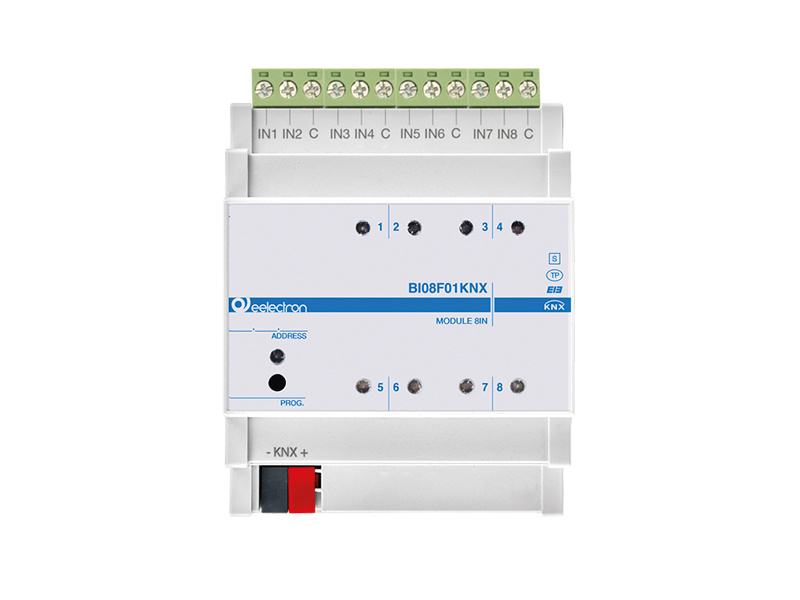

Module DIN universel – 8 entrées digitales (KNX)
Référence : BI08F01KNX
Le Eelectron BI08F01KNX est un module KNX pour rail DIN doté de 8 entrées digitales pour contacts secs, tels que boutons-poussoirs, contacts magnétiques ou autres capteurs. Les entrées peuvent être configurées pour les commandes marche/arrêt, variation, gestion de volets/stores, rappel de scènes, séquences et comptage d’impulsions. Grâce à ses nombreuses fonctions, ce module convient parfaitement aux installations résidentielles, tertiaires et aux projets d’automatisation du bâtiment.
Applications
- Intégration KNX via boutons-poussoirs, contacts magnétiques ou capteurs à contact sec
- Commandes marche/arrêt, variation, volets/stores
- Scènes, séquences et automatisations avancées
- Comptage d’impulsions (mode short distance)
- Mesure de température via sondes NTC et fonction thermostat intégrée
- Compatibilité smart sensors (CO₂ ou VOC + température)
Fonctions principales
- 8 entrées digitales indépendantes (contact sec)
- Configuration en mode short distance ou long distance
- Surveillance de ligne via résistance EOL 1,8 kΩ (1/8 W) en mode long distance
- Comptage d’impulsions en mode digital short distance
- LED d’état pour chaque entrée en façade
- Entrées analogiques NTC disponibles sur les entrées 1, 3, 5 et 7
- Thermostat intégré avec régulation PI : chauffage, refroidissement, vannes, ventilo-convecteurs 2/4 tubes
- Support smart sensors (SM03E01ACC CO₂ / SM03E02ACC VOC)
- 10 blocs logiques (opérateurs seuil, algébriques et conditionnels)
- Gestion proportionnelle, contrôle humidité/température, calcul du point de rosée
- Configuration complète via KNX/ETS (scènes, minuteries, logiques, séquences)
- Interface bus KNX intégrée
Données techniques
| Modèle | BI08F01KNX |
|---|---|
| Marque | Eelectron |
| EAN | 8054144522289 |
| Nombre d’entrées | 8 entrées digitales (contact sec) |
| Mode de ligne | Short distance / long distance |
| Surveillance de ligne | Résistance EOL 1,8 kΩ, 1/8 W (mode long distance) |
| Comptage d’impulsions | Oui, en mode short distance |
| Entrées NTC | Entrées 1, 3, 5 et 7 (sondes TS01A01ACC / TS01B01ACC) |
| Smart sensors | Compatibles : SM03E01ACC (CO₂) et SM03E02ACC (VOC) |
| Indication d’état | LED pour chaque entrée |
| Logique | 10 blocs logiques (seuil, algébrique, conditionnel) |
| Thermostat | Régulation PI, 2 étages chauffage/refroidissement, vannes, ventilo-convecteurs 2/4 tubes |
| Configuration | ETS (scènes, minuteries, logiques, séquences) |
| Interface bus | KNX TP intégré |
| Montage | Rail DIN (4 TE) |
Remarques importantes
- Utiliser la résistance EOL 1,8 kΩ pour la surveillance en long distance.
- La fonction de comptage d’impulsions fonctionne uniquement en mode short distance.
- Les entrées analogiques NTC sont disponibles uniquement sur 1, 3, 5 et 7.
- Les smart sensors doivent être connectés aux entrées prévues.
- L’installation et la configuration ETS doivent être réalisées par un installateur KNX qualifié.
