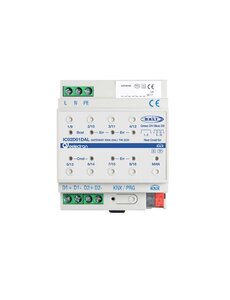

Passerelle KNX DALI – 2 canaux
€617,00 Sans les taxes
€685,00 Sans les taxes
€746,57 Taxes incluses €828,85 Taxes incluses. Rupture de stock, mais disponible
€746,57 Taxes incluses €828,85 Taxes incluses. Rupture de stock, mais disponible
Passerelle KNX-DALI à 2 canaux indépendants pour jusqu’à 128 ECG (64 par canal). Prend en charge Tunable White (DT-8), scènes, horaires et diagnostic des pannes via KNX. Lire plus
Spécifications
Marque:
eelectron
Numéro de l'article:
IC02D01DAL
EAN:
8054144522234
Disponibilité:
Rupture de stock, mais disponible
Heure de livraison:
Expédié sous environ 8 jours ouvrables (remarque : il s'agit d'une estimation, sous réserve de la disponibilité chez le fabricant ; dans certains cas, l'expédition peut être plus rapide, mais elle peut aussi prendre plus de temps).
Informations
Lien vers le site web de eelectron (Anglais)

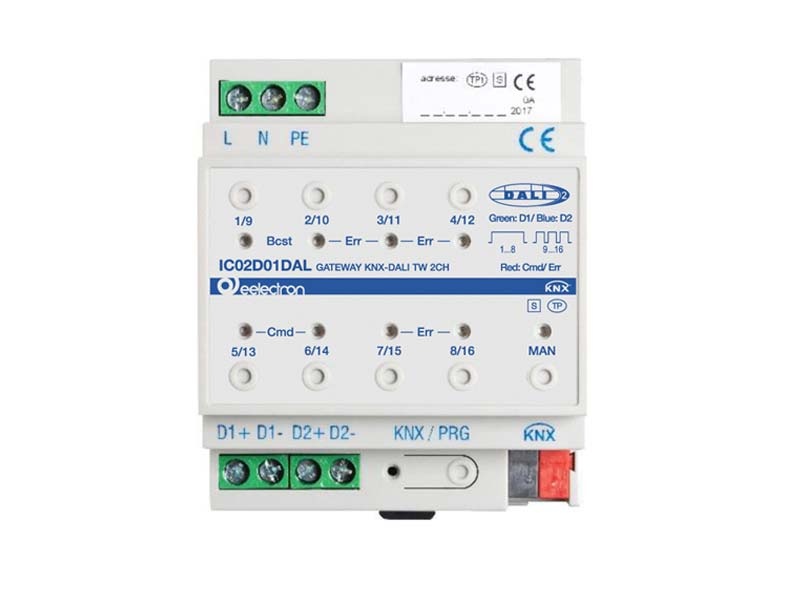

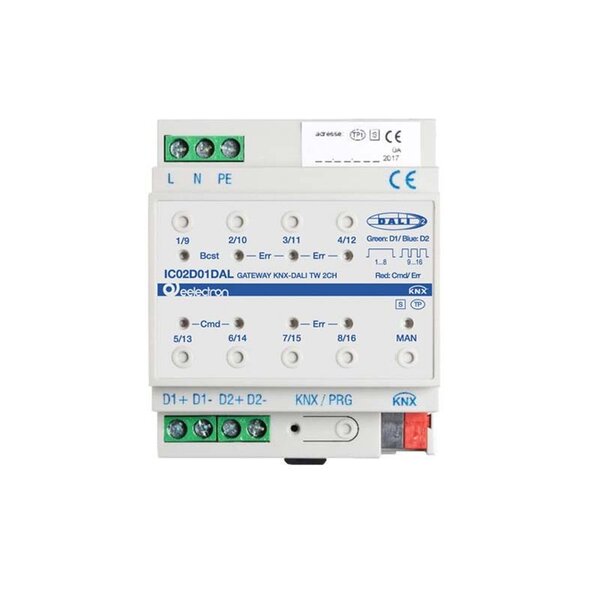

Passerelle KNX DALI TW – 2 canaux
Référence : IC02D01DAL | EAN : 8054144522234
La Eelectron IC02D01DAL est une passerelle KNX–DALI universelle avec deux canaux totalement indépendants (Single Master Application Controllers) pour le contrôle des ballasts électroniques (ECG) avec interface DALI conforme à la norme EN 62386. Chaque canal peut gérer jusqu’à 64 ECG, individuellement ou regroupés en jusqu’à 16 groupes DALI, permettant la commande de 128 appareils au total via une seule passerelle. L’appareil prend en charge la fonction Tunable White (DT-8) ainsi que le protocole DALI-2 et fournit directement l’alimentation des ECG connectés – aucune alimentation DALI externe n’est nécessaire ni autorisée.
Applications
- Intégration KNX–DALI pour la gestion de l’éclairage dans les bureaux, bâtiments publics et espaces commerciaux
- Commande de l’éclairage Tunable White (DT-8) et des couleurs dynamiques via KNX
- Scénarios, minuteries et gestion des groupes pour un éclairage écoénergétique
- Surveillance des pannes, comptage des heures de fonctionnement et maintenance via KNX
- Montage sur rail DIN (35 mm) dans les tableaux électriques basse tension
Fonctions principales
- 2 sorties DALI indépendantes – chacune pouvant gérer jusqu’à 64 ECG (compatible DALI/DT-8)
- Commande Tunable White (DT-8 sous-type Tc) et gestion des couleurs (XY, RGB, HSV, RGBW)
- Compatibilité complète DALI-2 selon EN 62386-101/-102/-103 ed.2
- Configuration via ETS5 avec application DCA (Device Control App)
- Adressage jusqu’à 16 groupes par sortie
- Gestion de scènes avec fonctions de variation et de programmation horaire par valeur ou couleur
- Compteur d’heures de fonctionnement par groupe/ECG avec alarme de fin de vie
- Détection de panne individuelle pour chaque luminaire/ECG avec analyse détaillée par groupe
- Surveillance de seuil avec valeurs limites configurables
- Fonction “Quick Exchange” pour le remplacement rapide des ECG défectueux
- Commande manuelle des groupes et télégrammes broadcast via les boutons en façade
- Indicateurs LED pour mode, erreur et statut des groupes (rouge/vert/bleu)
DALI et compatibilité
- Single Master Application Controller – pas de fonctionnement multi-maître
- Compatible avec les ECG selon EN 62386-102 ed.1 (DALI v1) et ed.2 (DALI-2)
- Certifié selon EN 62386-101 et -103 ed.2 (DALI-2, certifié DIIA)
- Prend en charge le Device Type 8 (DT-8) pour la gestion du blanc variable et des couleurs
- Sous-types pris en charge : XY, Tc, RGB, HSV, RGBW (PrimaryN non pris en charge)
- Lecture et commande des dispositifs DALI DT-1 (éclairage de secours) sans fonctions de test
Données techniques
| Alimentation (secteur) | 110–240 V AC/DC, 50–60 Hz |
|---|---|
| Consommation | Max. 16 W |
| Alimentation bus KNX | SELV 24 V DC, env. 5 mA |
| Nombre de sorties DALI | 2 (Single Master Application Controller, EN 62386-103 ed.2) |
| Nombre maximal d’ECG | 64 par sortie (128 au total) |
| Tension DALI | Typ. 16–18 V DC, protégée contre les courts-circuits, isolation de base (pas SELV) |
| Courant garanti | 128 mA |
| Courant maximal | 250 mA |
| Délai d’arrêt | 600 ms après détection de court-circuit |
| Délai de redémarrage | 5 s après réinitialisation du court-circuit |
| Éléments de commande | Bouton de programmation (KNX), bouton mode manuel, 8 touches de fonction |
| Indicateurs | LED rouge/verte/bleue (mode, erreur, statut) + 8 LED rouges (statut des groupes) |
| Boîtier | Plastique ABS V0, 4 modules DIN |
| Montage | Sur rail DIN (35 mm) conforme à EN 60715 |
| Poids | Env. 130 g |
| Classe de protection | Classe I selon IEC 1140 |
| Indice de protection | IP20 selon EN 60529 |
| Catégorie de surtension | Catégorie III |
| Degré de pollution | Classe 2 (EN 60664-1) |
| Température de fonctionnement | -5 °C … +45 °C |
| Température de stockage | -25 °C … +55 °C |
| Humidité relative | 5 % – 93 % (sans condensation) |
| Normes et directives | EN 62386-101/-102/-103, EN 63044-5-3, EMC 2014/30/UE, LVD 2014/35/UE |
Remarques importantes
- Utiliser un seul contrôleur DALI par segment (fonctionnement multi-maître non autorisé).
- L’alimentation DALI intégrée alimente directement les ECG connectés – aucune alimentation externe n’est autorisée.
- Le sous-type DT-8 PrimaryN n’est pas pris en charge.
- Pour une gestion complète de l’éclairage de secours DT-1, utiliser le modèle IC01D03DAL.
- L’installation et la configuration doivent être effectuées par un personnel qualifié selon les normes KNX et DALI.
