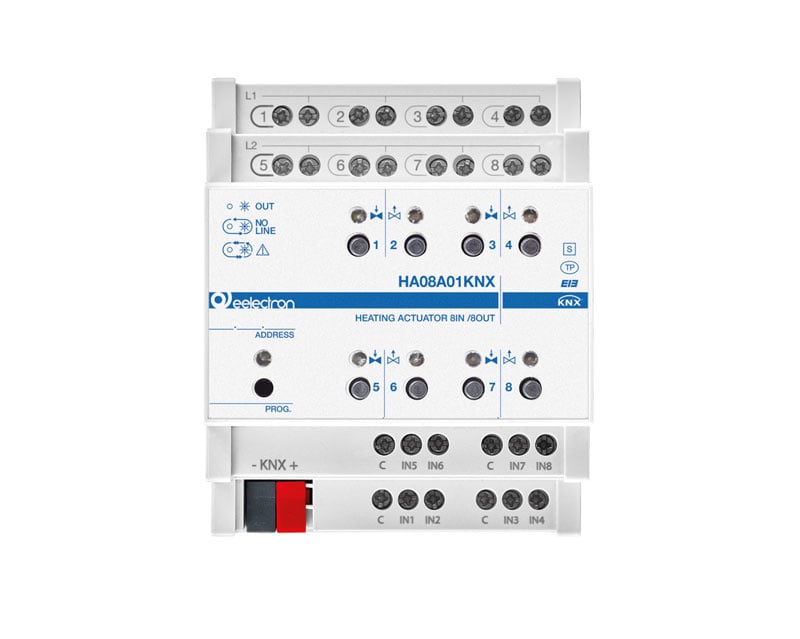

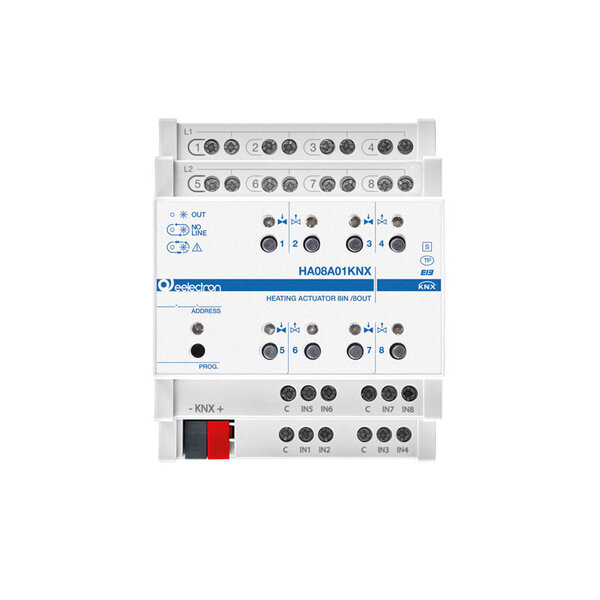

Actionneur chauffage KNX DIN 8 In / 8 Out
Réf. : HA08A01KNX
Cet actionneur de chauffage KNX pour montage sur rail DIN est conçu pour la commande de vannes thermoélectriques dans les systèmes de chauffage et de refroidissement. L’appareil dispose de 8 sorties triac et de 8 entrées librement configurables et convient aux applications HVAC professionnelles dans les installations KNX des bâtiments résidentiels et tertiaires.
Les sorties peuvent être configurées individuellement comme 8 canaux en marche/arrêt ou en régulation PWM, ou comme 4 canaux pour la commande de vannes à 3 points. L’actionneur est ainsi adapté à des applications telles que le chauffage par le sol, les radiateurs, les systèmes fan-coil (2 et 4 tubes) et le chauffage par zones.
Les 8 entrées sont prévues pour des contacts secs et peuvent être utilisées pour des interrupteurs, boutons-poussoirs, scénarios, la commande de stores et de volets roulants, des séquences et des commandes par pas. De plus, les entrées 1 à 4 peuvent être configurées comme sorties pour LED de signalisation ou comme entrées analogiques pour des sondes de température NTC.
L’actionneur offre des fonctions de thermostat intégrées étendues. Un total de 8 modules thermostat est disponible, chaque module gérant 2 étages de régulation avec un régulateur PI intégré. Cela permet un pilotage précis des systèmes de chauffage et de refroidissement, des vannes et des fan-coils.
En outre, 8 blocs logiques sont disponibles pour mettre en œuvre des fonctions logiques simples ou des calculs plus complexes à l’aide d’opérateurs algébriques et conditionnels. Des algorithmes prédéfinis sont également disponibles, tels que la régulation proportionnelle de la température et de l’humidité ou le calcul du point de rosée.
Caractéristiques techniques
- Interface de communication KNX / EIB
- Montage : rail DIN (4 modules)
- Alimentation : via le bus KNX, 21 – 32 V DC
- Consommation : ≤ 15 mA
- Nombre de sorties : 8 sorties triac
- Tension de sortie : 24 – 230 V AC, 50/60 Hz
- Courant nominal par sortie : 500 mA
- Courant d’appel (par groupe de 4) : max. 4 A
- Nombre d’entrées : 8 entrées à contact sec
- Prise en charge des sondes de température NTC
- Longueur maximale des câbles d’entrée : 30 m (câble torsadé)
- Température de fonctionnement : -5 °C à +45 °C
- Indice de protection : IP20
- Humidité relative : max. 90 % (sans condensation)
Remarque importante
Le nombre maximal de vannes thermoélectriques par sortie dépend du courant d’appel des vannes utilisées. Ne jamais dépasser un courant d’appel total de 4 A par groupe de 4 sorties. Il est recommandé d’utiliser un délai d’activation entre plusieurs sorties afin de limiter les pics de courant.
L’appareil est exclusivement destiné à une utilisation en intérieur et doit être installé dans des tableaux de distribution basse tension conformément aux normes KNX et de sécurité en vigueur.
