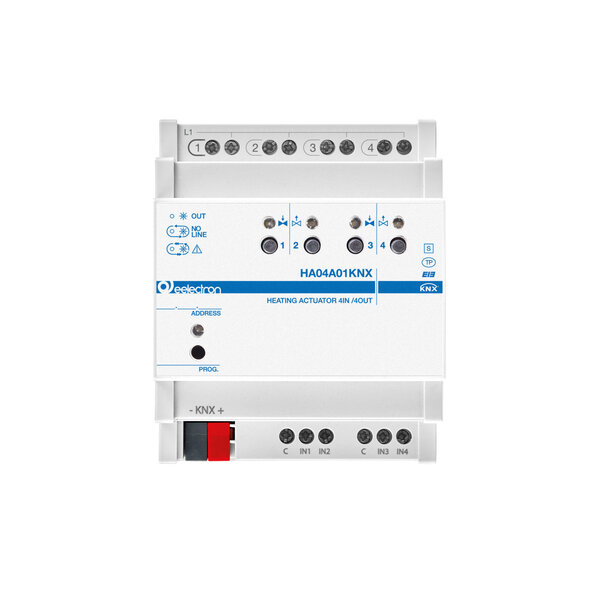

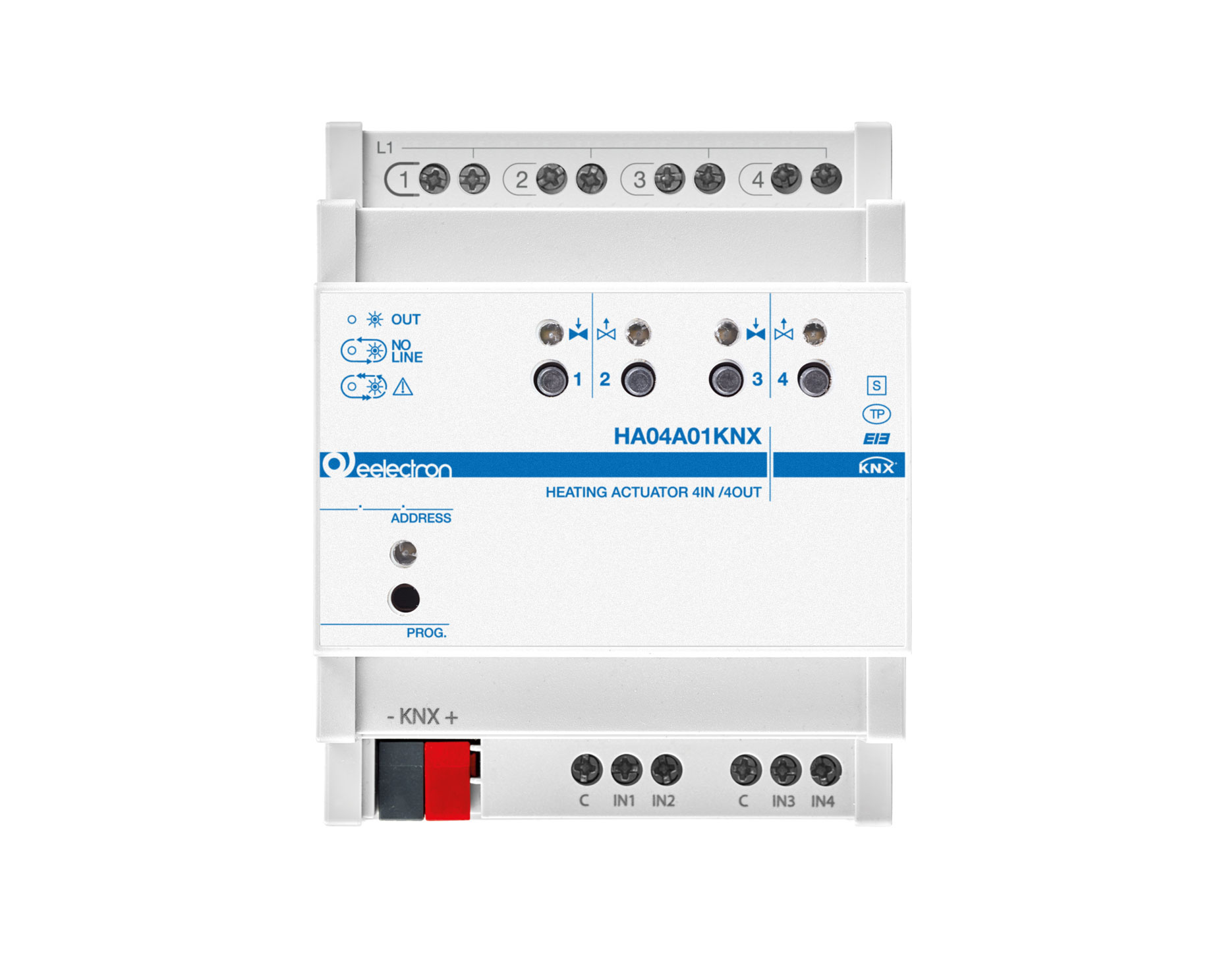

Actionneur chauffage KNX DIN 4 In / 4 Out
Réf. : HA04A01KNX
Cet actionneur de chauffage KNX pour montage sur rail DIN est conçu pour la commande de vannes thermoélectriques dans les systèmes de chauffage et de refroidissement. L’appareil dispose de 4 sorties triac et de 4 entrées librement configurables et convient aux applications HVAC professionnelles dans les installations KNX.
Les sorties peuvent être configurées individuellement pour un fonctionnement marche/arrêt, une régulation PWM ou comme 2 canaux pour la commande de vannes à 3 points. L’actionneur convient ainsi aux applications telles que le chauffage par le sol, les radiateurs, les systèmes fan-coil et le chauffage par zones.
Les 4 entrées sont prévues pour des contacts secs et peuvent être utilisées pour des interrupteurs, boutons-poussoirs, scénarios, la commande de stores ou de volets roulants et des commandes par pas. De plus, les entrées 1 à 4 peuvent être configurées comme entrées analogiques pour des sondes de température NTC ou comme sorties pour LED de signalisation.
L’actionneur intègre des fonctions de thermostat. Un total de 8 modules thermostat est disponible, chaque module gérant 2 étages de régulation avec un régulateur PI intégré pour le pilotage des équipements de chauffage et de refroidissement, des ventilo-convecteurs 2 et 4 tubes et des vannes.
En outre, 8 blocs logiques sont disponibles pour la mise en œuvre de fonctions logiques simples ou d’expressions plus complexes avec des opérateurs algébriques et conditionnels. Des algorithmes prédéfinis sont également disponibles, tels que la régulation proportionnelle de la température et de l’humidité ou le calcul du point de rosée.
Caractéristiques techniques
- Interface de communication KNX / EIB
- Montage : rail DIN (4 modules)
- Alimentation : via bus KNX, 21 – 32 V DC
- Consommation : ≤ 10 mA
- Nombre de sorties : 4 sorties triac
- Tension de sortie : 24 – 230 V AC, 50/60 Hz
- Courant nominal par sortie : 500 mA
- Courant d’appel (par groupe de 4) : max. 4 A
- Nombre d’entrées : 4 entrées à contact sec
- Prise en charge de sondes de température NTC
- Température de fonctionnement : -5 °C à +45 °C
- Indice de protection : IP20
- Humidité relative : max. 90 % (sans condensation)
Remarque importante
Le nombre maximal de vannes thermoélectriques par sortie dépend du courant d’appel des vannes utilisées. Ne jamais dépasser un courant d’appel total de 4 A par groupe de 4 sorties. Il est recommandé d’utiliser un délai d’activation entre plusieurs sorties afin de limiter les pics de courant.
L’appareil est exclusivement destiné à une utilisation en intérieur et doit être installé dans des tableaux de distribution basse tension conformément aux normes KNX et de sécurité en vigueur.
