Actionneur KNX / I/O | 16 IN / 16 OUT | 16A / 16AX – charge C-load
€407,77 Taxes incluses €724,79 Taxes incluses. Rupture de stock, mais disponible
Spécifications
Informations
Lien vers le site Eelectron (ENG)

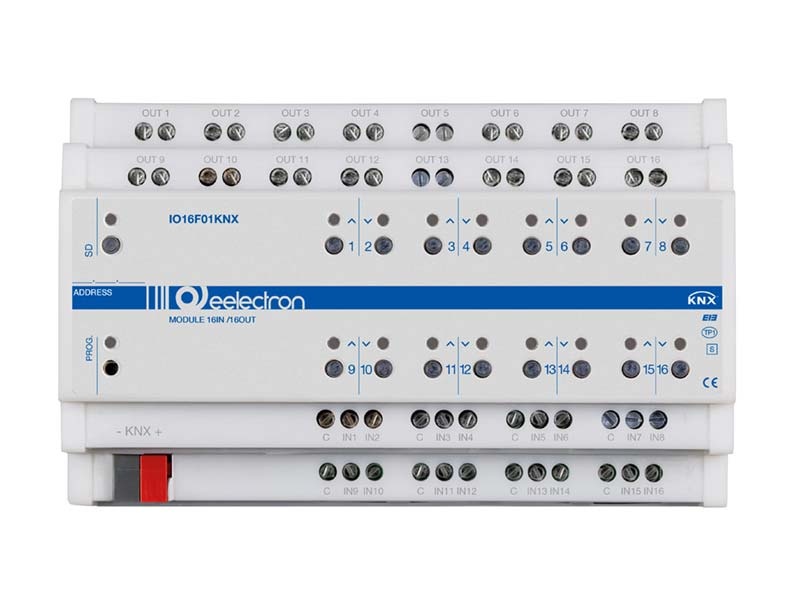

Actionneur KNX / I/O 16 IN / 16 OUT – 16A / 16AX charge C
Référence : IO16F01KNX
L’actionneur KNX / module I/O avec 16 sorties relais (16A/16AX – charge C) et 16 entrées libres de potentiel offre une flexibilité maximale pour le contrôle de l’éclairage, du CVC, des stores, des ventilateurs, des moteurs et des scènes. Les sorties peuvent être configurées individuellement ou par paires pour des applications telles que volets roulants, unités de ventilation ou vannes 3 points.
L’appareil prend en charge 16 canaux de vannes PWM, 8 canaux pour la commande de volets/stores, 8 canaux pour vannes 3 points et jusqu’à 4 actionneurs de ventilo-convecteurs (2 tubes). De plus, les relais peuvent être combinés à l’aide de verrouillages logiques afin de créer des configurations complexes de ventilo-convecteurs ou des fonctions spéciales (jusqu’à 8 relais liés).
Les 16 entrées peuvent être utilisées pour des boutons-poussoirs, des interrupteurs ou (en sortie) pour des LED de signalisation. Quatre de ces entrées peuvent être configurées comme entrées analogiques pour sondes de température NTC, fournissant jusqu’à 4 mesures de température sur le bus et permettant une régulation thermique simple.
Le module prend en charge jusqu’à 2 thermostats intégrés (lorsque les entrées 3–8 et 11–16 ne sont pas utilisées), avec régulation PI pour le chauffage, le refroidissement, les vannes et les systèmes de ventilo-convecteurs 2 ou 4 tubes. Une commande manuelle via boutons en façade et LED d’état est également disponible.
Caractéristiques techniques :
– 16 sorties relais 16A/16AX (140 µF) – adaptées aux charges C
– Courant de commutation minimal : 10 mA
– Courant de crête maximal : 165 A / 20 ms
– Moteurs / ballasts / drivers LED : max. 10 A (vérifier l’appel de courant)
– 16 entrées libres de potentiel (contact sec)
– 4 entrées analogiques pour sondes NTC (TS00A/B/D01ACC)
– Alimentation bus KNX : 21–32 V DC, consommation env. 10 mA
– microSD (version SD) pour reprogrammation rapide
Ce modèle fait partie de la F-Series d’Eelectron et est également disponible en versions 4, 8, 12 et 24 canaux. Voir la section Produits associés pour toutes les variantes.
La même série propose également des actionneurs de commutation sans entrées pour les projets nécessitant uniquement un contrôle par relais.
