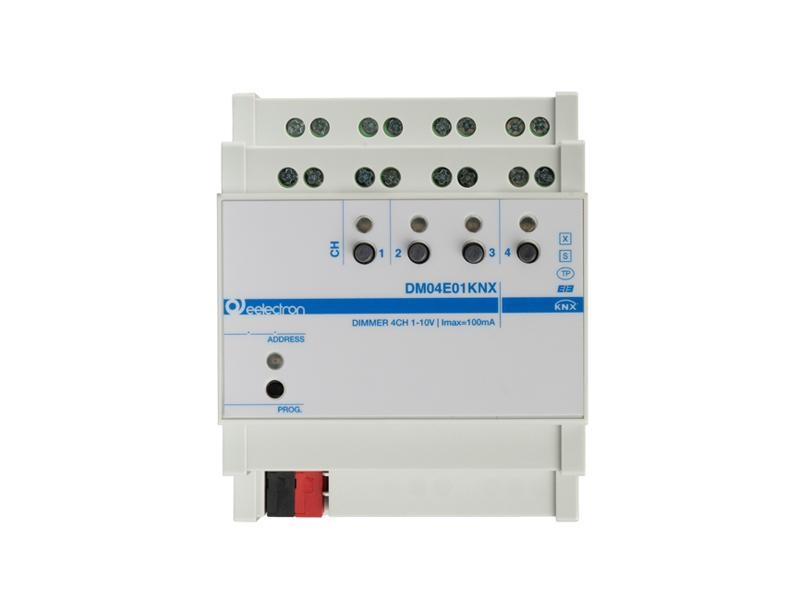

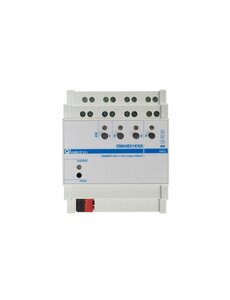

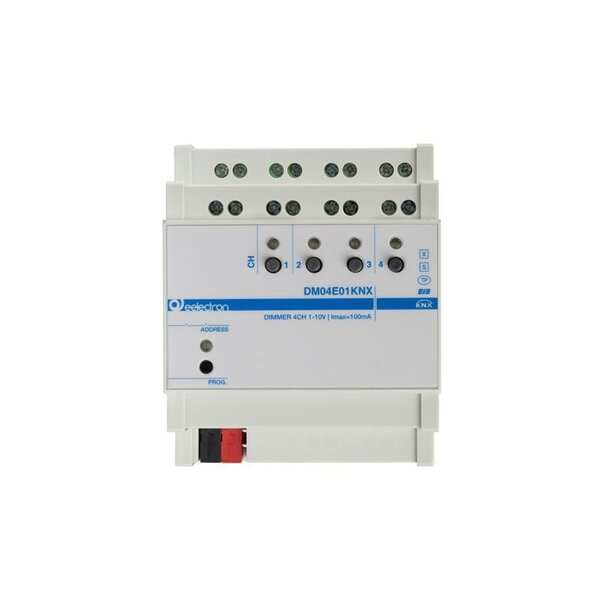

Variateur KNX 4 canaux 1–10 V | 4× relais 16 A
€180,00 Sans les taxes
€320,00 Sans les taxes
€217,80 Taxes incluses €387,20 Taxes incluses. Rupture de stock, mais disponible
€217,80 Taxes incluses €387,20 Taxes incluses. Rupture de stock, mais disponible
Variateur KNX 4 canaux avec sorties 1–10 V et 4 relais pour ballasts électroniques. Compatible canal unique, tunable white, RGB et RGBW, avec scènes, logique et fonctions d’économie d’énergie. Lire plus
Spécifications
Marque:
eelectron
Numéro de l'article:
DM04E01KNX
EAN:
8054144524986
Disponibilité:
Rupture de stock, mais disponible
Heure de livraison:
Expédié sous environ 8 jours ouvrables (remarque : il s'agit d'une estimation, sous réserve de la disponibilité chez le fabricant ; dans certains cas, l'expédition peut être plus rapide, mais elle peut aussi prendre plus de temps).
En raison des jours fériés, les commandes peuvent être retardées et le retrait n’est pas possible.
Informations
Lien vers le site eelectron (anglais)
Variateur KNX 4 canaux 1–10 V | 4× relais 16 A
Art. n° : DM04E01KNX
Ce variateur KNX à 4 canaux est conçu pour la commande de ballasts électroniques et de drivers LED au moyen d’un signal de commande 1–10 V. L’appareil fonctionne sans alimentation supplémentaire et combine des sorties de gradation analogiques avec des sorties relais de forte puissance dans une solution compacte sur rail DIN pour les installations d’éclairage professionnelles.
Applications
- Gradation de luminaires avec interface 1–10 V
- Commande de ballasts électroniques
- Éclairage tunable white
- Éclairage RGB et RGBW
- Commutation de l’alimentation des ballasts et drivers LED
Fonctions
- 4 canaux de gradation 1–10 V indépendants
- 4 sorties relais 16 A pour la commutation d’alimentation
- Affectation flexible des relais aux canaux 1–10 V (ex. RGBW)
- Prise en charge canal unique, tunable white, RGB et RGBW
- Absence de courants d’appel grâce au contrôle de charges capacitives
- Fonction de démarrage pour lampes fluorescentes
- Comportement configurable à la mise sous tension et lors de la gradation
- Fonctions temporisées : retard à l’enclenchement et fonction escalier
- Scènes, séquences, blocages et fonctions logiques
- Mode économie d’énergie (Economical Mode)
- Courbe de gradation personnalisable avec jusqu’à 5 points
- 4 boutons de commande manuelle avec LED d’état
- 16 blocs logiques
- Prise en charge de KNX Data Secure
Données techniques
- Alimentation bus KNX : 21–32 V DC (SELV)
- Consommation KNX : max. 15 mA
- Pertes de puissance : max. 4 W
- Sorties analogiques : 1–10 V
- Courant de commande max. par sortie : 100 mA
- Longueur de câble max. 1–10 V : 500 m (0,5 mm²)
- Contacts relais : µ-contact
- Courant max. relais : 16 A, 250 V AC, cos φ = 1
- Courant d’appel max. relais : 117 A (TV-8)
- Lampes à incandescence : max. 8 A
- Moteurs et motoréducteurs : max. 3 A
- Montage : rail DIN, 4 modules
- Indice de protection : IP20
- Température de fonctionnement : -5 °C à +45 °C
Remarques importantes
- Vérifier que le courant d’appel des drivers LED est inférieur au courant de pointe admissible du relais.
- Les sorties relais sont prévues pour la commutation d’alimentation et non pour la gradation directe.
- Utiliser un câblage approprié pour les longues liaisons 1–10 V afin d’éviter les chutes de tension.
- L’installation et le paramétrage doivent être réalisés par un installateur KNX qualifié.
