Détecteur de présence KNX | Standard BLE | Avec régulation d’éclairage

Détecteur de présence KNX | Standard BLE | Avec commande d’éclairage

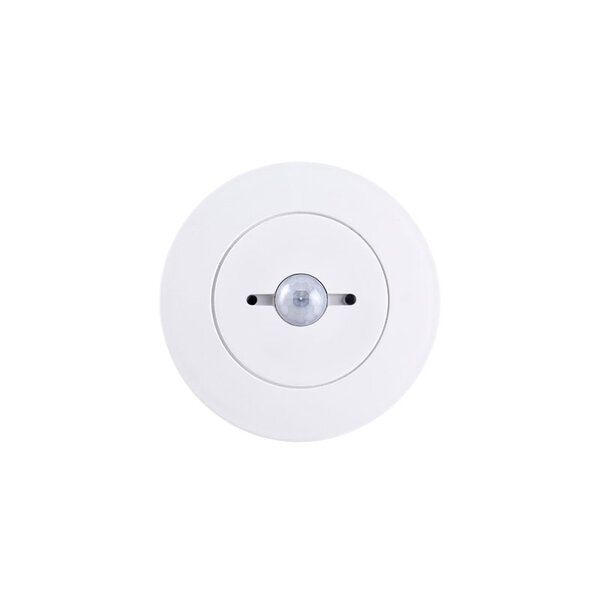

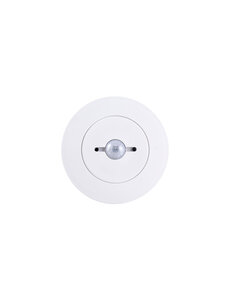

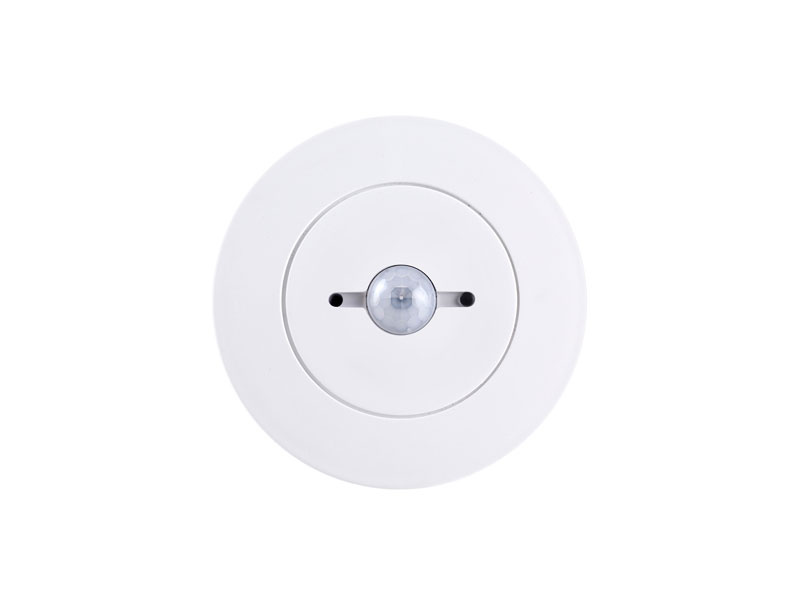

Réf. : PD00E11KNX (blanc)

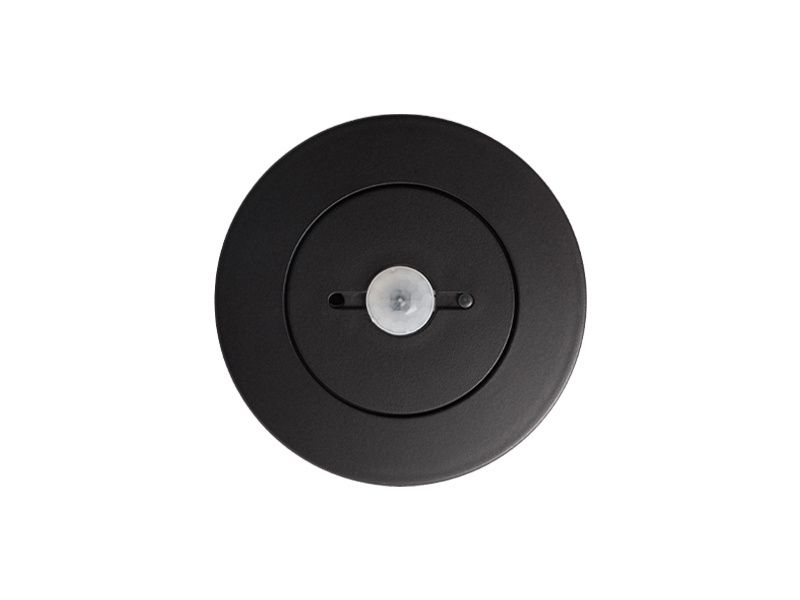

Réf. : PD00E11KNX-3 (noir)

Qu’est-ce que le BLE ?

Cette version intègre une balise BLE (Bluetooth Low Energy) qui émet à des intervalles et une puissance de signal configurables. Compatible avec iBeacon® et Eddystone®. À l’aide d’une application, les smartphones et tablettes peuvent interpréter le signal de la balise pour des notifications, une logique d’accès et de localisation, ou la gestion de pièces et de bâtiments. Le BLE complète le protocole KNX en ajoutant des fonctions contextuelles pour les environnements hôteliers, tertiaires et de bureau.

Description du produit

Le détecteur de présence KNX Standard BLE est un capteur PIR à montage plafond avec capteur de luminosité intégré, 5 canaux de détection configurables indépendamment, 12 blocs logiques et des fonctions avancées telles que le rythme circadien et la logique de support virtuel. Les 3 entrées numériques arrière (dont une configurable en entrée analogique pour sonde NTC) permettent la commande d’éclairage, le réglage de stores, de scènes et de gradation. L’intégration avec l’interface de serrure de porte sans fil IC01H10DLS (jusqu’à 8 portes) est possible, tout en conservant la disponibilité des entrées.

Fonctions et caractéristiques

• Détection de présence PIR avec 5 canaux configurables (avec/sans dépendance lumineuse ; automatique/semi-automatique)
• Régulation constante de la lumière selon l’éclairement mesuré
• 12 blocs logiques (seuils, algébriques, conditionnels ; y compris contrôle du point de rosée et régulateurs proportionnels)
• Fonction thermostat à 2 étages avec régulateur PI (chauffage/refroidissement ; ventilo-convecteurs 2 ou 4 tubes) avec sonde NTC
• Fonction Rythme circadien pour courbes lumineuses selon l’heure ou la position du soleil
• Virtual Holder Logic pour chambres d’hôtel (détection de présence inattendue)
• Intégration avec le module IC01H10DLS (jusqu’à 8 portes ; entrées toujours actives)
• Balise BLE pour interaction mobile, notifications et applications de micro-localisation

Données techniques

• Alimentation : bus KNX 21–32 V DC ; consommation ≤ 10 mA (≤ 15 mA avec IC01H10DLS)
• Connexions : connecteur 6 pôles (AWG24, 100 mm ; avec IC01H10DLS 300 mm) + connecteur bus KNX
• Entrées (arrière) : 3× numériques pour contacts secs (≤ 30 m, torsadés ; tension de balayage env. 3,3 V DC)
• Entrée analogique (NTC) : TS01A01ACC (−20…+100 °C), TS01B01ACC (−50…+60 °C), TS01D01ACC (−5…+45 °C) ; câble ≤ 30 m (torsadé)
• Capteur de luminosité : 50–20 000 lux (mesure indirecte ; étalonnage via ETS requis)
• Zone de détection PIR : env. 6 m de diamètre à 2,5 m de hauteur de montage (selon sensibilité et environnement)
• Hauteur de montage recommandée : 2,5–4 m (plafond, sans vibration)
• BLE : balise intégrée, iBeacon®/Eddystone® ; intervalle et puissance d’émission réglables
• Dimensions/poids : Ø 81 × 37 mm ; env. 120 g ; boîtier PC-ABS
• Indice de protection : IP20 (EN 60529)
• Conditions environnementales : fonctionnement −5…+45 °C ; stockage −20…+55 °C ; HR ≤ 90 % (non condensant) ; usage intérieur
• Normes et conformité : EN 63044-5-1/-5-2/-5-3 ; KNX ; CEM 2014/30/UE ; Basse Tension 2014/35/UE ; RED 2014/53/UE ; UK SI 2016:1101 / SI 2016:1091 / SI 2017:1206

Remarque importante (installation et étalonnage)

• La mesure de la luminosité est indirecte (plafond) : effectuer un étalonnage via ETS à l’aide d’un luxmètre local
• Éviter l’exposition directe au soleil ou à la lumière artificielle, ainsi que les sources de chaleur ou objets mobiles dans la zone de détection
• Installer sur une surface stable et sans vibration ; ajouter des capteurs supplémentaires pour une couverture complète en cas d’obstacles ou d’espaces complexes

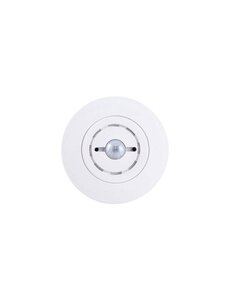

Découvrez également les autres détecteurs KNX de mouvement et de présence Eelectron disponibles sur notre boutique en ligne, tels que les modèles Basic, Multi et Space, pour des fonctionnalités et applications étendues.
