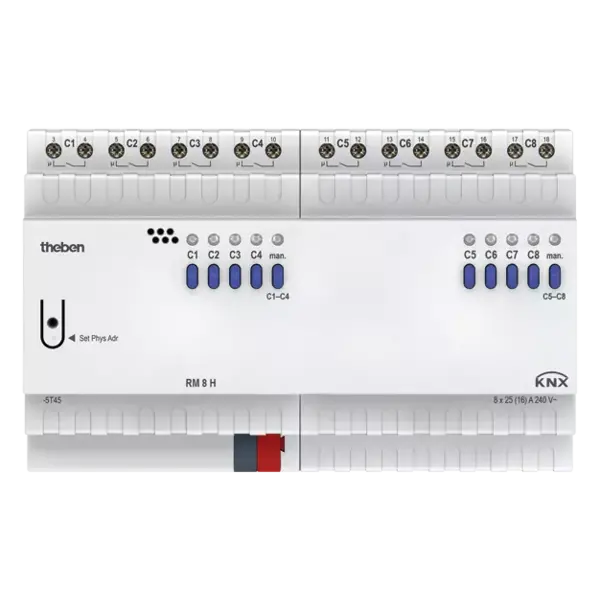

RM 8 H KNX actionneur 8x25A C-Load FIX2
€357,40 Taxes incluses €621,56 Taxes incluses. Rupture de stock, mais disponible
Spécifications
Informations
RM 8 H KNX – Actionneur de commutation KNX 8 canaux haute puissance
Réf. 4940217
Application
Le RM 8 H KNX de Theben est un actionneur de commutation à 8 canaux puissant pour les installations KNX, conçu pour commuter des charges électriques élevées telles que l’éclairage LED, les lampes à incandescence et halogènes. Équipé du module FIX2 et de relais bistables, l’appareil est optimisé pour les charges capacitives (charge C) jusqu’à 25 A par canal. Chaque sortie de commutation dispose d’un contrôle manuel et d’une indication d’état LED par canal. La configuration via le logiciel ETS permet d’activer des fonctions avancées telles que les retards, les impulsions, les fonctions logiques et l’éclairage d’escalier avec préavis.
Fonctions principales
- Actionneur KNX 8 canaux haute puissance, jusqu’à 25 A par canal
- Équipé du module FIX2 et de relais bistables
- Supporte des courants d’appel jusqu’à 1200 A (200 µs)
- Commande manuelle par canal, même sans tension de bus
- Indication LED de l’état de chaque canal
- Configuration via ETS : ON/OFF, impulsion, temporisation, éclairage d’escalier avec préavis
- Fonctions logiques : blocage, ET, OU, activation
- Commutation de phases différentes prise en charge
Données techniques
| Référence article | 4940217 |
| Tension d’alimentation KNX | <10 mA |
| Montage | Rail DIN (8 modules) |
| Type de connexion | Borniers à vis et borne bus KNX |
| Section max. du câble | Rigide : 0,5–6 mm² ; avec embout : 0,5–4 mm² |
| Nombre de canaux | 8 |
| Type de contact | Relais bistable, 25 A / 16 A |
| Ouverture des contacts | < 3 mm |
| Charge ohmique | 4800 W |
| Lampes basse consommation | 410 W |
| LED < 2 W | 75 W |
| LED 2–8 W | 850 W |
| LED > 8 W | 850 W |
| Courant d’appel | max. 1200 A / 200 µs |
| Sorties de commutation | Sans potentiel |
| Commutation de phases différentes | Possible |
| Compatible charge C | Oui, avec module FIX2 |
| Température ambiante | -5 °C à +45 °C |
| Indice de protection | IP20 |
| Classe de protection | Classe II selon EN 60669 |
Remarques importantes
- Le RM 8 H KNX est conçu pour commuter des charges élevées – à utiliser uniquement avec un câblage adapté et conforme aux normes en vigueur.
- La configuration via le logiciel ETS (version 5 ou supérieure) est requise pour un fonctionnement complet.
- Les contacts sans potentiel permettent la commutation de différentes phases secteur.
- La commande manuelle reste disponible même sans tension du bus KNX.
