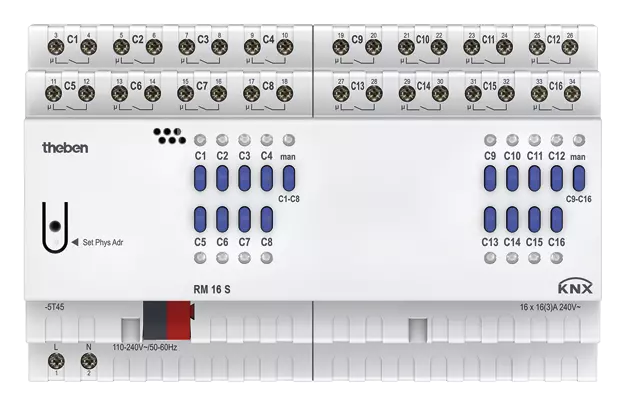

Theben RM 16 S KNX – Actionneur 16 canaux FIX2 avec affichage LED
€308,43 Sans les taxes
€536,41 Sans les taxes
€373,20 Taxes incluses €649,06 Taxes incluses. Rupture de stock, mais disponible
€373,20 Taxes incluses €649,06 Taxes incluses. Rupture de stock, mais disponible
Actionneur KNX 16 canaux avec module FIX2, affichage LED par canal, commande manuelle (même sans tension de bus), adapté aux charges de 16 A. Lire plus
Spécifications
Marque:
Theben
Numéro de l'article:
4940225
EAN:
4003468491256
Disponibilité:
Rupture de stock, mais disponible
Heure de livraison:
Sera expédié sous environ 8 jours ouvrables.
Informations
RM 16 S KNX – Actionneur de commutation KNX 16 canaux avec module FIX2
Réf. 4940225
Application
Le RM 16 S KNX de Theben est un actionneur de commutation KNX à 16 canaux puissant, conçu pour commander divers types de charges électriques telles que les lampes à incandescence, halogènes, fluorescentes et LED. Grâce au module FIX2, il est optimisé pour les charges capacitives (charge C). Il dispose d’un affichage LED de l’état de chaque canal et d’un contrôle manuel directement sur l’appareil, même sans tension de bus KNX, pour une flexibilité maximale dans les installations automatisées exigeantes.
Fonctions principales
- Actionneur 16 canaux avec module FIX2 pour charges capacitives (charge C)
- Commande manuelle sur l’appareil, même sans tension de bus
- Affichage LED de l’état de chaque canal
- Fonctions configurables via ETS : marche/arrêt, impulsion, temporisation
- Fonction d’éclairage d’escalier avec préavis
- Fonctions logiques : blocage, ET, OU, autorisation
- Prise en charge des commandes centrales : ON/OFF permanent, commutation centrale, mémorisation/rappel de scènes
- Sorties sans potentiel – commutation de phases différentes possible
- Adapté aux circuits SELV si tous les canaux commutent uniquement du SELV
Données techniques
| Référence | 4940225 |
| Tension d'alimentation KNX | Tension bus, ≤ 4 mA |
| Tension secteur | 110–240 V AC, 50/60 Hz |
| Consommation en veille | ~0,5 W |
| Montage | Rail DIN, 8 modules |
| Connexion | Borne bus KNX |
| Section de câble max. | Rigide : 0,5–6 mm² ; avec embout : 0,5–4 mm² |
| Nombre de canaux | 16 |
| Type de contact | Contact de fermeture, 16 A / 3 A |
| Ouverture du contact | < 3 mm |
| Charge résistive | 3680 W |
| Lampes à incandescence / halogènes | 2000 W |
| Lampes fluorescentes (ballast conventionnel, compensation parallèle) | 1300 W (140 µF) |
| Lampes fluorescentes (ballast conventionnel, sans compensation) | 2000 VA |
| Lampes fluorescentes (ballast électronique) | 1200 W |
| Lampes basse consommation | 300 W |
| LED < 2 W | 55 W |
| LED 2–8 W | 600 W |
| LED > 8 W | 600 W |
| Courant d'appel | max. 800 A / 200 µs |
| Tension de sortie | 240 V AC |
| Sorties de commutation | Sans potentiel |
| Commutation de phases différentes | Possible |
| Adapté au SELV | Oui, si tous les canaux sont utilisés en SELV |
| Type de module | FIX2 |
| Température ambiante | -5 °C à +45 °C |
| Indice de protection | IP20 |
| Classe de protection | Classe II (conformément à EN 60669) |
Remarques importantes
- Utiliser uniquement un câblage approprié et respecter les normes d’installation en vigueur pour les charges capacitives.
- La configuration complète nécessite le logiciel ETS (version 5 ou supérieure).
- La commande manuelle reste disponible même en l’absence de tension bus KNX.
- Les sorties sans potentiel permettent la commutation de phases secteur différentes.
