Theben RM 16 S KNX – Attuatore 16 canali FIX2 con LED di stato
€308,43 IVA Esc.
€536,41 IVA Esc.
€373,20 IVA Incl. €649,06 IVA Incl.. Non disponibile, ma disponibile
€373,20 IVA Incl. €649,06 IVA Incl.. Non disponibile, ma disponibile
Attuatore KNX a 16 canali con modulo FIX2, LED di stato per canale, controllo manuale (anche senza tensione bus), adatto a carichi da 16 A. Per saperne di più
Specifiche
Marchio:
Theben
Numero dell'articolo::
4940225
EAN:
4003468491256
Disponibilità:
Non disponibile, ma disponibile
Tempi di consegna:
Verrà spedito entro circa 8 giorni lavorativi.
Informazioni

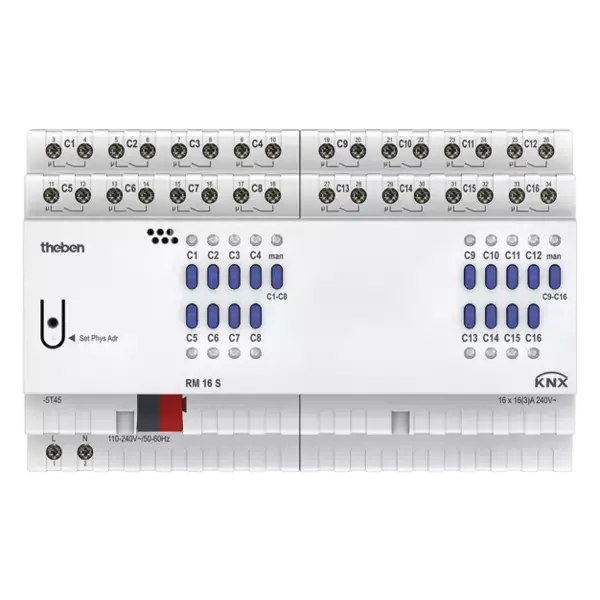

RM 16 S KNX – Attuatore KNX a 16 canali con modulo FIX2
Art. n. 4940225
Applicazione
Il RM 16 S KNX di Theben è un attuatore di commutazione KNX a 16 canali, progettato per il controllo di carichi elettrici come lampade a incandescenza, alogene, fluorescenti e LED. Grazie al modulo FIX2, è ottimizzato per carichi capacitivi (C-Load). L'indicazione LED per ciascun canale e il comando manuale sul dispositivo, anche in assenza di tensione bus KNX, garantiscono massima affidabilità e flessibilità in impianti KNX complessi.
Funzioni principali
- Attuatore a 16 canali con modulo FIX2 per carichi capacitivi (C-Load)
- Controllo manuale disponibile sul dispositivo anche senza tensione bus
- Indicazione LED dello stato per ciascun canale
- Funzioni configurabili via ETS: ON/OFF, impulso, ritardi ON/OFF
- Funzione luce scala con preavviso
- Funzioni logiche: blocco, AND, OR, abilitazione
- Supporto di comandi centrali: ON/OFF permanente, commutazione centrale, memorizzazione/richiamo scene
- Uscite senza potenziale – possibile commutazione di fasi diverse
- Adatto per SELV se tutti i canali commutano solo circuiti SELV
Dati tecnici
| Codice articolo | 4940225 |
| Tensione di alimentazione KNX | Tensione bus, ≤ 4 mA |
| Tensione di rete | 110–240 V AC, 50/60 Hz |
| Consumo in standby | ~0,5 W |
| Montaggio | Guida DIN, 8 moduli |
| Tipo di collegamento | Morsetto bus KNX |
| Diametro massimo del cavo | Rigido: 0,5–6 mm²; con capocorda: 0,5–4 mm² |
| Numero di canali | 16 |
| Tipo di contatto | Contatto di chiusura, 16 A / 3 A |
| Apertura del contatto | < 3 mm |
| Carico resistivo | 3680 W |
| Lampade a incandescenza/alogene | 2000 W |
| Lampade fluorescenti (VVG compensato in parallelo) | 1300 W (140 µF) |
| Lampade fluorescenti (VVG non compensato) | 2000 VA |
| Lampade fluorescenti (EVG) | 1200 W |
| Lampade a risparmio energetico | 300 W |
| LED < 2 W | 55 W |
| LED 2–8 W | 600 W |
| LED > 8 W | 600 W |
| Corrente di spunto | max. 800 A / 200 µs |
| Tensione di uscita | 240 V AC |
| Uscite di commutazione | Senza potenziale |
| Commutazione di fasi diverse | Possibile |
| Adatto per SELV | Sì, se tutti i canali commutano SELV |
| Tipo di modulo | FIX2 |
| Temperatura ambiente | -5 °C a +45 °C |
| Grado di protezione | IP20 |
| Classe di protezione | Classe II (secondo EN 60669) |
Note importanti
- Utilizzare solo con cablaggio adeguato e nel rispetto delle normative vigenti per carichi capacitivi.
- Per la piena funzionalità è necessaria la configurazione tramite software ETS (versione 5 o superiore).
- Il controllo manuale è disponibile anche in assenza di tensione del bus KNX.
- Le uscite senza potenziale consentono la commutazione di fasi diverse.
