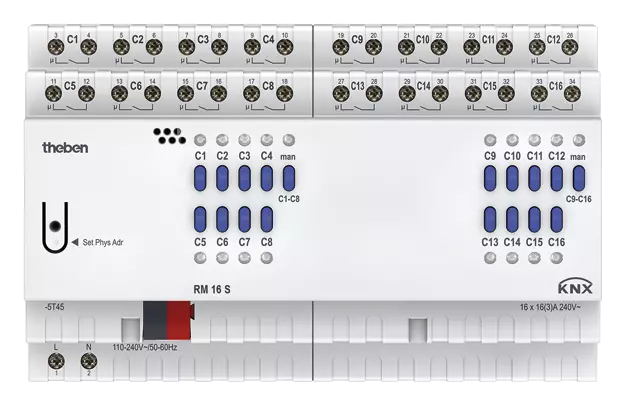

Theben RM 16 S KNX – Attuatore 16 canali FIX2 con LED di stato
L1.720,14 IVA Esc.
L2.866,90 IVA Esc.
L2.081,37 IVA Incl. L3.468,94 IVA Incl.. Non disponibile nel nostro magazzino, ma ordinabile su richiesta.
L2.081,37 IVA Incl. L3.468,94 IVA Incl.. Non disponibile nel nostro magazzino, ma ordinabile su richiesta.
Attuatore KNX a 16 canali con modulo FIX2, LED di stato per canale, controllo manuale (anche senza tensione bus), adatto a carichi da 16 A. Per saperne di più
Specifiche
Marchio:
Theben
Numero dell'articolo::
4940225
EAN:
4003468491256
Disponibilità:
Non disponibile nel nostro magazzino, ma ordinabile su richiesta.
Tempi di consegna:
Spedito entro circa 10 giorni lavorativi (nota: si tratta di un'indicazione e dipende dalla disponibilità del produttore; in alcuni casi la spedizione può avvenire prima, ma può anche richiedere più tempo).
Informazioni
RM 16 S KNX – Attuatore KNX a 16 canali con modulo FIX2
Art. n. 4940225
Applicazione
Il RM 16 S KNX di Theben è un attuatore di commutazione KNX a 16 canali, progettato per il controllo di carichi elettrici come lampade a incandescenza, alogene, fluorescenti e LED. Grazie al modulo FIX2, è ottimizzato per carichi capacitivi (C-Load). L'indicazione LED per ciascun canale e il comando manuale sul dispositivo, anche in assenza di tensione bus KNX, garantiscono massima affidabilità e flessibilità in impianti KNX complessi.
Funzioni principali
- Attuatore a 16 canali con modulo FIX2 per carichi capacitivi (C-Load)
- Controllo manuale disponibile sul dispositivo anche senza tensione bus
- Indicazione LED dello stato per ciascun canale
- Funzioni configurabili via ETS: ON/OFF, impulso, ritardi ON/OFF
- Funzione luce scala con preavviso
- Funzioni logiche: blocco, AND, OR, abilitazione
- Supporto di comandi centrali: ON/OFF permanente, commutazione centrale, memorizzazione/richiamo scene
- Uscite senza potenziale – possibile commutazione di fasi diverse
- Adatto per SELV se tutti i canali commutano solo circuiti SELV
Dati tecnici
| Codice articolo | 4940225 |
| Tensione di alimentazione KNX | Tensione bus, ≤ 4 mA |
| Tensione di rete | 110–240 V AC, 50/60 Hz |
| Consumo in standby | ~0,5 W |
| Montaggio | Guida DIN, 8 moduli |
| Tipo di collegamento | Morsetto bus KNX |
| Diametro massimo del cavo | Rigido: 0,5–6 mm²; con capocorda: 0,5–4 mm² |
| Numero di canali | 16 |
| Tipo di contatto | Contatto di chiusura, 16 A / 3 A |
| Apertura del contatto | < 3 mm |
| Carico resistivo | 3680 W |
| Lampade a incandescenza/alogene | 2000 W |
| Lampade fluorescenti (VVG compensato in parallelo) | 1300 W (140 µF) |
| Lampade fluorescenti (VVG non compensato) | 2000 VA |
| Lampade fluorescenti (EVG) | 1200 W |
| Lampade a risparmio energetico | 300 W |
| LED < 2 W | 55 W |
| LED 2–8 W | 600 W |
| LED > 8 W | 600 W |
| Corrente di spunto | max. 800 A / 200 µs |
| Tensione di uscita | 240 V AC |
| Uscite di commutazione | Senza potenziale |
| Commutazione di fasi diverse | Possibile |
| Adatto per SELV | Sì, se tutti i canali commutano SELV |
| Tipo di modulo | FIX2 |
| Temperatura ambiente | -5 °C a +45 °C |
| Grado di protezione | IP20 |
| Classe di protezione | Classe II (secondo EN 60669) |
Note importanti
- Utilizzare solo con cablaggio adeguato e nel rispetto delle normative vigenti per carichi capacitivi.
- Per la piena funzionalità è necessaria la configurazione tramite software ETS (versione 5 o superiore).
- Il controllo manuale è disponibile anche in assenza di tensione del bus KNX.
- Le uscite senza potenziale consentono la commutazione di fasi diverse.
