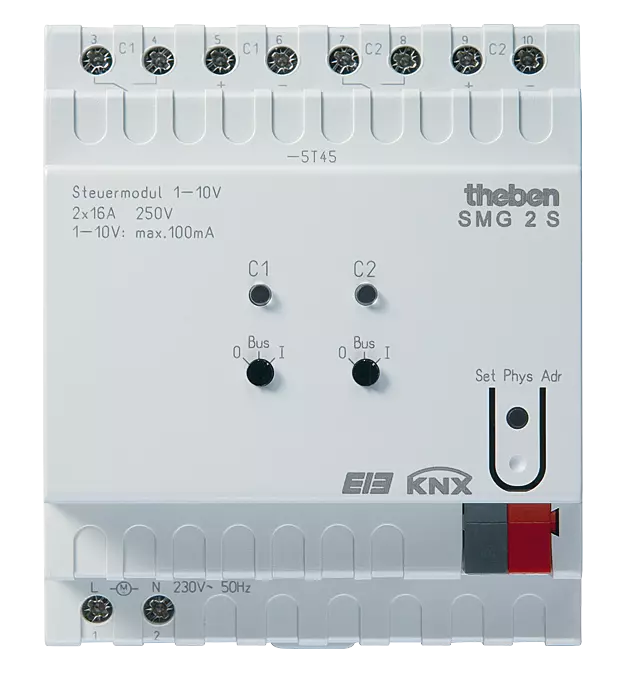

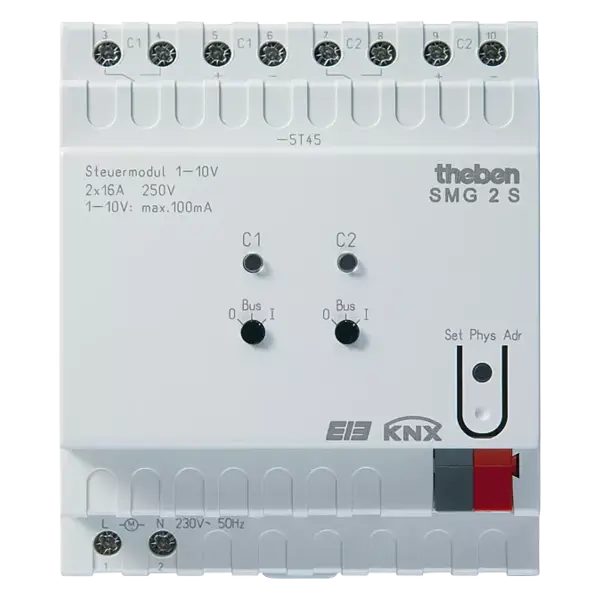

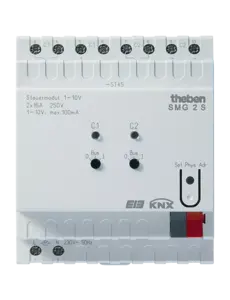

SMG 2 S KNX | Contrôle 1–10 V x2, module de base MIX

Name: Theben SMG 2 S KNX | Contrôle 1–10 V x2, module de base MIX
Brand: Theben
Price: 181.35 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€181,35 Sans les taxes €315,38 Sans les taxes
€219,43 Taxes incluses €381,61 Taxes incluses. Rupture de stock, mais disponible

Prix unitaire: €181,35 / Article

Commande 1–10 V à 2 canaux pour variation/commutation de ballasts EVG et LED. Module de base MIX extensible à 6 canaux. LED d’état et commande manuelle. Lire plus

Spécifications

Marque:

Theben

Numéro de l'article:

4910273

EAN:

4003468491737

Disponibilité:

Rupture de stock, mais disponible

Heure de livraison:

Expédié sous environ 8 jours ouvrables (remarque : il s'agit d'une estimation, sous réserve de la disponibilité chez le fabricant ; dans certains cas, l'expédition peut être plus rapide, mais elle peut aussi prendre plus de temps).

En raison des jours fériés, les commandes peuvent être retardées et le retrait n’est pas possible.

Informations

Lien vers le site Web de Theben

SMG 2 S KNX – Unité de commande 1–10 V à 2 canaux, module de base MIX

Référence : 4910273

Application

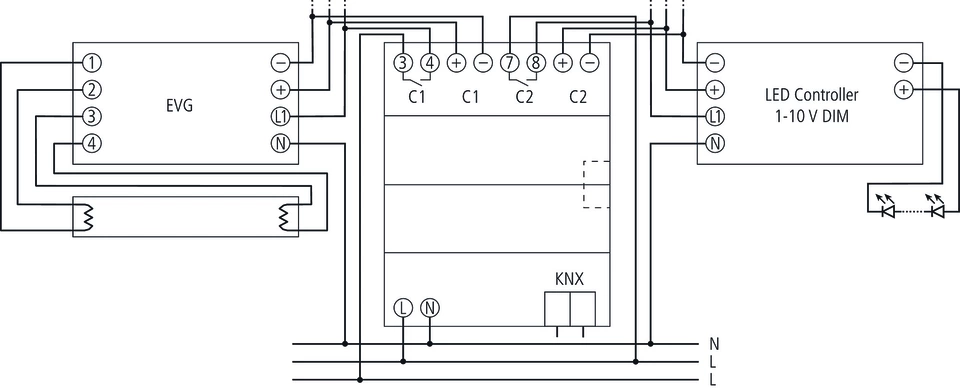

Le Theben SMG 2 S KNX est une unité de commande à 2 canaux pour la variation 1–10 V, conçue spécifiquement pour les installations KNX. Faisant partie du système modulaire MIX, cet appareil agit comme module de base et peut être étendu à jusqu'à deux modules d'extension, soit un total de 6 canaux. L’unité convient pour la commutation et la variation d’éclairage en combinaison avec des ballasts électroniques (EVG) et des drivers LED. Chaque canal dispose d’une sortie 1–10 V et d’un relais de commutation sans potentiel.

Fonctions

Module de base MIX pour installations KNX
2 canaux avec commande 1–10 V et relais de commutation
Compatible avec EVG et drivers LED
Extensible jusqu'à 6 canaux avec modules d'extension MIX
Commande manuelle par canal (ON/OFF/BUS)
Indicateur LED d'état pour chaque canal
Compatible avec d'autres modules MIX (commutation, stores, chauffage, entrées binaires)
Commutation au passage par zéro pour préserver les relais

Données techniques

Tension bus KNX : ≤ 10 mA
Tension d’alimentation : 230 V AC, 50 Hz
Consommation en veille : 1,6 W
Perte de puissance max. : 2,4 W
Largeur : 4 modules (TE)
Montage : Rail DIN
Connexions : Bornes à vis | Borne bus KNX
Section câble (rigide) : 0,5 mm² (Ø 0,8) à 6 mm²
Section câble (avec embout) : 0,5 mm² à 4 mm²
Nombre de canaux : 2
Type de contact : Fermeture, 16 A, 10 A
Ouverture de contact : < 3 mm
Sortie de commutation : Sans potentiel
Tension de sortie : 230 V AC
Fréquence de sortie : 50 Hz
Courant d'appel : 400 A (150 µs), 200 A (600 µs)
Charge résistive : 3680 W
Charge lampe à incandescence/halogène : 2500 W
Charge capacitive : 140 µF
Tension d'entrée : 1–10 V
Courant d'entrée max. : 100 mA
Durée du signal : Continue
Longueur de câble max. : 500 m
Température ambiante : -5 °C à +45 °C
Indice de protection : IP 20
Classe de protection : II selon EN 60 730-1

Remarque importante : Ce module est un module de base du système MIX. Jusqu'à deux modules d’extension MIX peuvent être connectés pour obtenir 6 canaux.
