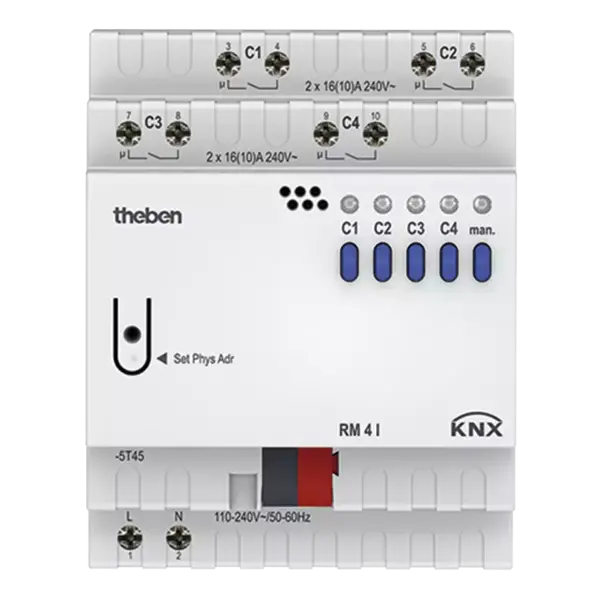

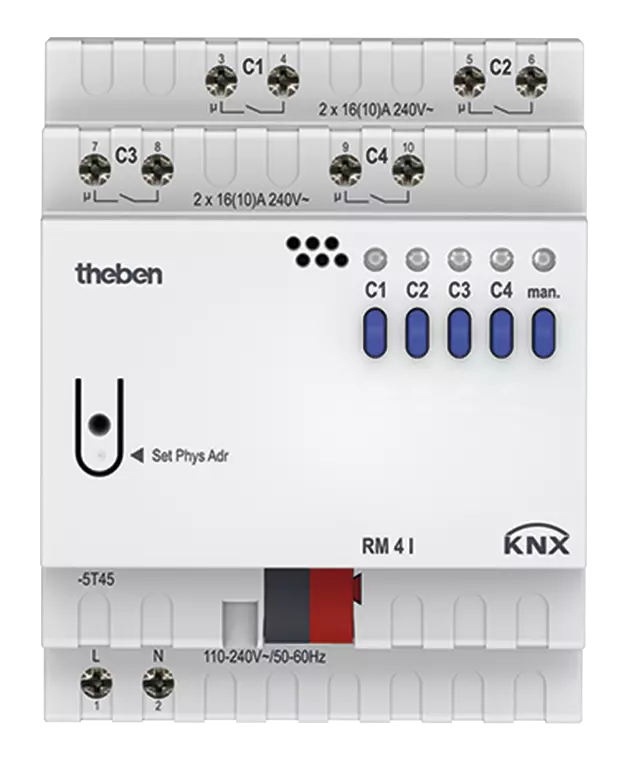

RM 4 I KNX actionneur 4x16A C-Load FIX1 avec détection de courant

Name: Theben RM 4 I KNX actionneur 4x16A C-Load FIX1 avec détection de courant
Brand: Theben
Price: 198.16 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€198,16 Sans les taxes €344,63 Sans les taxes
€239,77 Taxes incluses €417,00 Taxes incluses. Rupture de stock, mais disponible

Prix unitaire: €198,16 / Article

Actionneur 4 sorties (16 A charge C) avec FIX1 et détection de courant. Pour forts courants d’appel. Contrôle manuel, LED par canal. Lire plus

Spécifications

Marque:

Theben

Numéro de l'article:

4940210

EAN:

4003468490297

Disponibilité:

Rupture de stock, mais disponible

Heure de livraison:

Expédié sous environ 8 jours ouvrables (remarque : il s'agit d'une estimation, sous réserve de la disponibilité chez le fabricant ; dans certains cas, l'expédition peut être plus rapide, mais elle peut aussi prendre plus de temps).

En raison des jours fériés, les commandes peuvent être retardées et le retrait n’est pas possible.

Informations

Datasheet

RM 4 I KNX – Actionneur 4 sorties charge C

Réf. 4940210

Application

Le RM 4 I KNX (réf. 4940210) de Theben est un actionneur de commutation 4 sorties puissant pour les installations KNX, conçu pour les charges électriques élevées telles que les lampes LED, les tubes fluorescents, les lampes à incandescence et halogènes. Grâce au module FIX1, il est optimisé pour les charges capacitives (charge C) jusqu'à 16 A et dispose d'une détection de courant par canal. Les sorties de commutation peuvent être commandées manuellement, même sans tension de bus, et affichent l'état via des LED par canal.

Fonctions principales

Actionneur 4 sorties pour charges capacitives (charge C) jusqu’à 16 A
Module FIX1 : adapté aux courants d'appel élevés (max. 1500 A / 200 µs)
Détection de courant par canal avec précision de mesure à partir de 150 mA
Commande manuelle directement sur l'appareil, même sans tension KNX
Indication d'état par LED pour chaque canal
Paramétrage via ETS : commutation, impulsion, temporisation, éclairage d’escalier avec préavis
Fonctions logiques : blocage, autorisation, ET/OU
Prise en charge des fonctions centrales : ON/OFF, mémorisation/rappel de scènes
Commutation possible de phases différentes et de circuits SELV (si tous les canaux sont configurés pour SELV)

Données techniques

Référence article :	4940210
Alimentation KNX :	Par bus, ≤ 4 mA
Tension secteur :	110–240 V AC, 50/60 Hz
Consommation en veille :	env. 1,3 W
Montage :	Rail DIN (4 modules)
Type de connexion :	Borniers à vis et borne bus KNX
Section de câble max. :	Plein : 0,5–6 mm², embouts : 0,5–4 mm²
Nombre de canaux :	4
Type de contact :	Contact NO, 16 A / 10 A
Distance d’ouverture :	< 3 mm
Charge ohmique :	3680 W
Charge capacitive :	200 µF
Lampes à incandescence/halogènes :	2600 W
Lampes fluorescentes (ballast conventionnel) :	2000 W (compensées, 200 µF)
Lampes fluorescentes (ballast électronique) :	1650 W
Lampes basse consommation :	410 W
LED < 2 W :	75 W
LED 2–8 W :	850 W
LED > 8 W :	850 W
Courant d'appel :	max. 1500 A / 200 µs
Tension de sortie :	240 V AC (sans potentiel)
Compatible SELV :	Oui, si tous les canaux sont configurés en SELV
Mesure de courant :	I > 1 A : ±8 %, I < 1 A : ±100 mA, min. : 150 mA
Type de module :	FIX1
Température ambiante :	-5 °C à +45 °C
Indice de protection :	IP20
Classe de protection :	Classe II (conformément à EN 60669)

Remarques importantes

Le RM 4 I KNX est conçu pour la commutation de charges élevées, telles que les LED avec fort courant d'appel – utiliser uniquement avec un câblage et une installation adaptés.
La configuration via le logiciel ETS (version 5 ou supérieure) est nécessaire pour un fonctionnement complet.
La commutation de différentes phases est possible grâce aux sorties sans potentiel.
La commande manuelle reste disponible, même sans tension du bus KNX.
Pour une mesure de courant précise, la charge par canal doit être d’au moins 150 mA.
