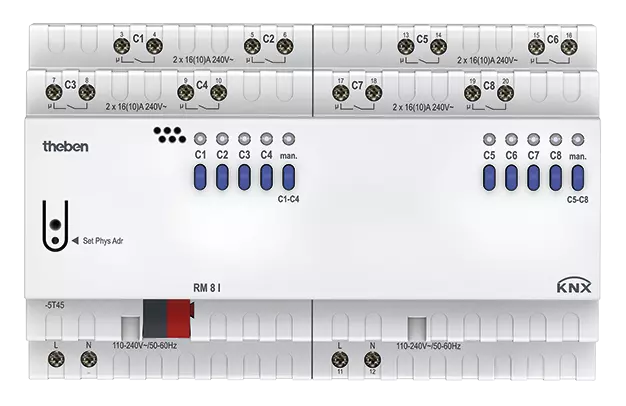

RM 8 I KNX actionneur 8x16A C-Load FIX2 avec détection de courant

Name: Theben RM 8 I KNX actionneur 8x16A C-Load FIX2 avec détection de courant
Brand: Theben
Price: 287.32 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€287,32 Sans les taxes €499,70 Sans les taxes
€347,66 Taxes incluses €604,64 Taxes incluses. Rupture de stock, mais disponible

Prix unitaire: €287,32 / Article

Actionneur de commutation 8 canaux (16 A) avec module FIX2. Pour forts courants d’appel, détection de courant, commande manuelle et LED. Lire plus

Spécifications

Marque:

Theben

Numéro de l'article:

4940215

EAN:

4003468490303

Disponibilité:

Rupture de stock, mais disponible

Heure de livraison:

Sera expédié sous environ 8 jours ouvrables.

Informations

Datasheet

RM 8 I KNX – Actionneur de commutation 8 canaux C-charge

Art. n° 4940215

Application

Le RM 8 I KNX de Theben est un actionneur de commutation puissant à 8 canaux pour les installations KNX, conçu pour la commutation de charges électriques élevées telles que les LED, les lampes fluorescentes, les lampes à incandescence et les lampes halogènes. Grâce au module FIX2, l’appareil est parfaitement adapté aux charges capacitives (C-charge) jusqu’à 16 A par canal et offre des performances fiables avec des courants d’appel élevés jusqu’à 1500 A (200 µs). Les sorties de commutation disposent d'une détection de courant par canal et peuvent être commandées manuellement, même sans tension du bus KNX. Des LED indiquent l’état de commutation de chaque canal individuellement.

Fonctions principales

Actionneur de commutation 8 canaux pour charges capacitives (C-charge) jusqu’à 16 A
Module FIX2 : adapté aux courants d’appel élevés (max. 1500 A / 200 µs)
Détection de courant par canal avec précision à partir de 150 mA
Commande manuelle par canal, même sans tension de bus
Indication LED de l’état de commutation par canal
Fonctions configurables via ETS : commutation, impulsion, temporisation marche/arrêt, minuterie d’escalier avec préavis
Fonctions logiques telles que blocage, ET, OU, libération
Prise en charge des commandes centrales : MARCHE/ARRÊT forcé, commutation centrale, mémorisation et rappel de scènes lumineuses
Convient pour la commutation de différentes phases
Utilisation SELV possible si tous les canaux commutent uniquement des circuits SELV

Données techniques

Référence article	4940215
Tension d’alimentation KNX	Via bus, ≤ 4 mA
Tension secteur	110–240 V AC, 50/60 Hz
Consommation en veille	env. 2,4 W
Montage	Rail DIN (8 TE)
Type de raccordement	Borniers à vis et borne bus KNX
Section de câble max.	Rigide : 0,5–6 mm², embout : 0,5–4 mm²
Nombre de canaux	8
Type de contact	Contact à fermeture, 16 A / 10 A
Distance d’ouverture des contacts	< 3 mm
Charge ohmique	3680 W
Charge capacitive	200 µF
Lampes à incandescence / halogènes	2600 W
Lampes fluorescentes (ballast conventionnel, compensation parallèle)	2000 W (200 µF)
Lampes fluorescentes (ballast électronique)	1650 W
Lampes à économie d’énergie	410 W
LED < 2 W	75 W
LED 2–8 W	850 W
LED > 8 W	850 W
Courant d’appel	max. 1500 A / 200 µs
Sorties de commutation	Sans potentiel, 240 V AC
Compatible SELV	Oui, si tous les canaux commutent uniquement des circuits SELV
Précision de mesure du courant	I > 1 A : ±8 %, I < 1 A : ±100 mA, min. 150 mA mesurable
Type de module	FIX2
Température ambiante	-5 °C à +45 °C
Indice de protection	IP20
Classe de protection	Classe II selon EN 60669

Remarques importantes

Le RM 8 I KNX est optimisé pour la commutation de charges élevées avec des courants d’appel importants – utiliser uniquement avec un câblage approprié et conforme aux normes d’installation en vigueur.
Une configuration via le logiciel ETS (à partir de la version 5) est nécessaire pour bénéficier de toutes les fonctionnalités.
Grâce à ses sorties sans potentiel, la commutation de différentes phases est possible.
La commande manuelle reste disponible, même sans tension de bus KNX.
Pour une mesure précise du courant, la charge par canal doit être d’au moins 150 mA.
