PD-C 360i/24 KNX UP | 360°, 24 m | Rivelatore di presenza
€136,81 IVA Incl. €227,48 IVA Incl.. Non disponibile, ma disponibile
Specifiche
Informazioni
PD-C 360i/24 KNX UP – Rivelatore di presenza a soffitto

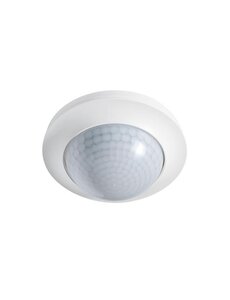

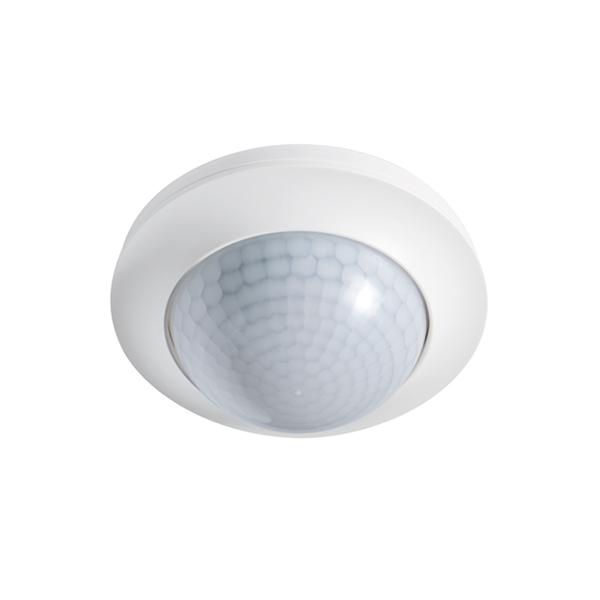

PD-C 360i/24 KNX UP
bianco RAL9010 — cod. art.: EP10427428

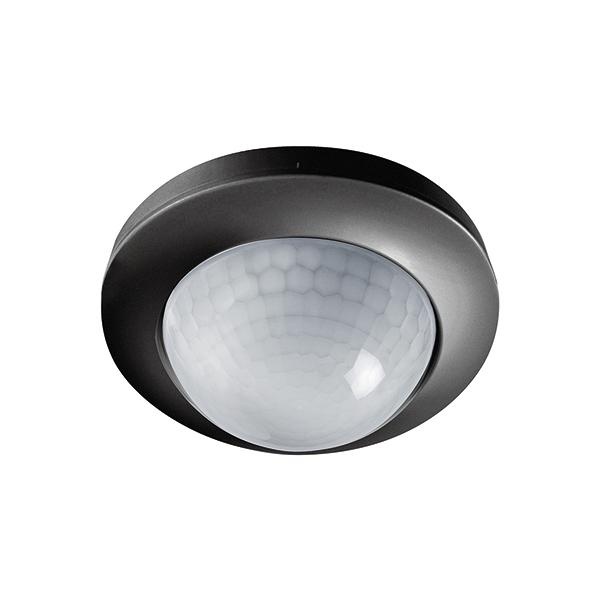

PD-C 360i/24 KNX UP BK
nero RAL9005 — cod. art.: EP10427671
PD-C 360i/24 KNX UP è un rivelatore di presenza da soffitto per impianti KNX con rilevamento a 360° e copertura fino a Ø 24 m. Offre rilevazione presenza/movimento, regolazione costante della luce in funzione della luce diurna (5–2000 lx), 2 canali luce e 1 canale HVAC. Funzioni: comando manuale, master/slave, luce notturna, luce di orientamento, regolazione offset (C2 rispetto a C1) e commutazione HVAC. Rispetto alla versione ECO, include dimmer/regolazione, luce di orientamento e canale HVAC.
Nota importante
Mantenere una distanza minima di 5 m tra il rivelatore e antenne radio (es. access point Wi-Fi) per evitare interferenze.
Caratteristiche & funzioni

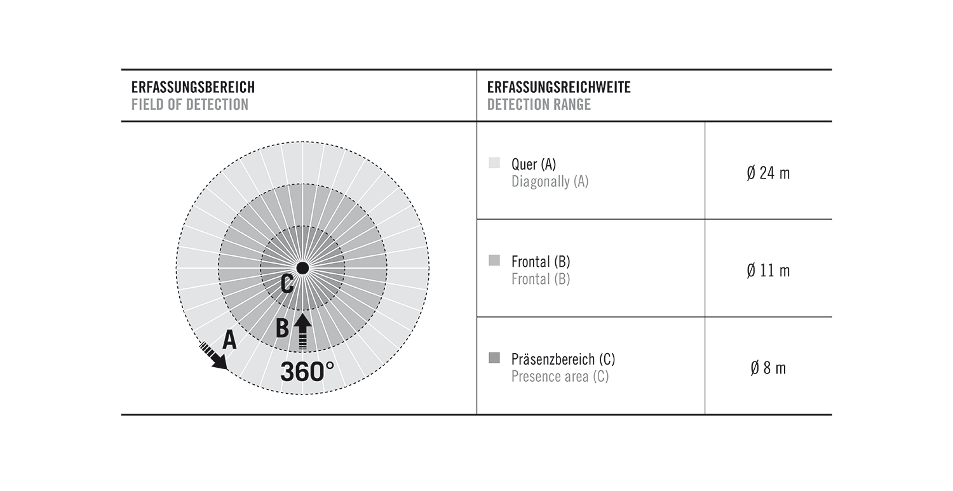

- Rilevamento 360°, portata diagonale Ø 24 m; frontale Ø 11 m; area presenza Ø 8 m (fino a 453 m²)
- Regolazione costante della luce (5–2000 lx)
- 2 canali luce (commutazione & regolazione/dimmer) + 1 canale HVAC (commutazione)
- Modalità: semiautomatica e completamente automatica
- Comando manuale, funzione master/slave, funzione luce notturna
- Luce di orientamento: spenta / 10–50 % (2 valori selezionabili)
- Offset C2 rispetto a C1: −50 %…+50 %
- Sensibilità regolabile; invio ciclico dei telegrammi
- Ingressi KNX: regolazione manuale luce, blocchi, reset, slave
- Uscite KNX: presenza, stato, valore di luminosità, HVAC
- Telecomandabile; fornitura con maschera della lente
Installazione
- Posizione: soffitto
- Montaggio: incasso in scatola Ø 68 mm

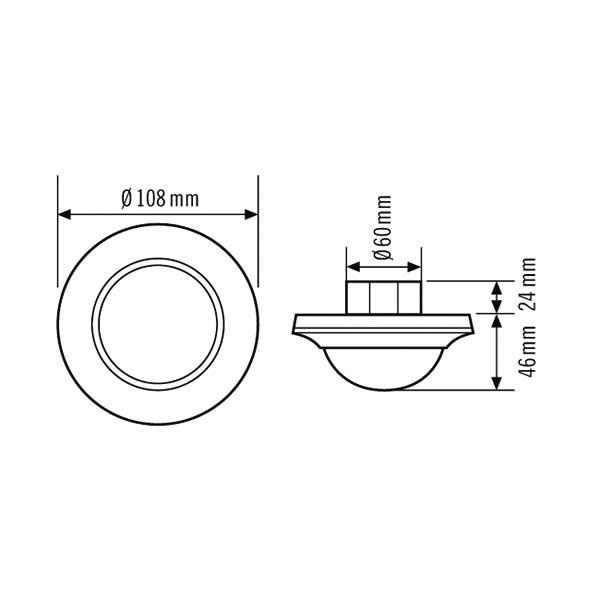

- Quote d’incasso: profondità 24 mm, foro Ø 60 mm
- Altezza consigliata: 3 m (max. consigliata 5 m)
Dati tecnici
| Generale | |
|---|---|
| Categoria del dispositivo | Rivelatore di presenza a soffitto |
| Conformità | CE, EAC, RoHS, RAEE |
| Garanzia | 5 anni |
| Custodia & ambiente | |
| Dimensioni | H/P 70 mm, Ø 108 mm |
| Peso | 128 g |
| Materiale | Policarbonato stabilizzato UV |
| Grado di protezione | IP20 |
| Temperatura di esercizio | +5 °C…+50 °C |
| Umidità relativa | 5–93 %, senza condensa |
| Varianti colore | Bianco RAL9010 (UP), Nero RAL9005 (UP BK) |
| Elettrico | |
| Sistema di controllo | KNX |
| Classe di protezione | III |
| Tensione nominale | 29–31 V DC |
| Potenza assorbita | 0,2 W |
| Assorbimento di corrente | 6 mA |
| Sensori & rilevamento | |
| Angolo di rilevamento | 360° |
| Portate | Diagonale Ø 24 m; frontale Ø 11 m; presenza Ø 8 m |
| Area di rilevamento | Fino a 453 m² |
| Intervallo luminosità | 5–2000 lx |
| Canali & controllo | |
| Canali luce | 2 (C1 & C2) |
| Funzione C1/C2 | Commutazione & regolazione/dimmer |
| Tempo di mantenimento C1 | 30 s…720 min (a passi) |
| Tempo di mantenimento C2 | 10 s…60 min (a passi) |
| Luce di orientamento | Spenta / 10–50 % (2 valori), mantenimento 60 s…250 min |
| Offset C2/C1 | −50 %…+50 % |
| Canali HVAC | 1 (C3) |
| Funzione C3 (HVAC) | Commutazione; ritardo accensione 120 s…30 min; mantenimento 30 s…720 min |
| Ingressi impulso | 2× illuminazione, 1× HVAC; ingresso slave presente |
| Ritardi generali | Accensione 30 s; spegnimento 300 s (predefinito) |
| Connessione | Morsetto ad innesto; contatto di commutazione via bus KNX |
Confronto con versione ECO
| Caratteristica | PD-C 360i/24 KNX UP | PD-C 360i/24 KNX ECO UP |
|---|---|---|
| Regolazione costante della luce | Sì (5–2000 lx) | No |
| Canale HVAC | 1 canale (commutazione) | Nessun canale HVAC |
| Canali luce | 2 (commutazione & regolazione/dimmer) | 2 (solo commutazione) |
| Offset C2/C1 | Sì | No |
| Luce di orientamento | Sì (10–50 %, 2 valori) | No |
| Altezza max. di montaggio consigliata | 5 m | 10 m |
