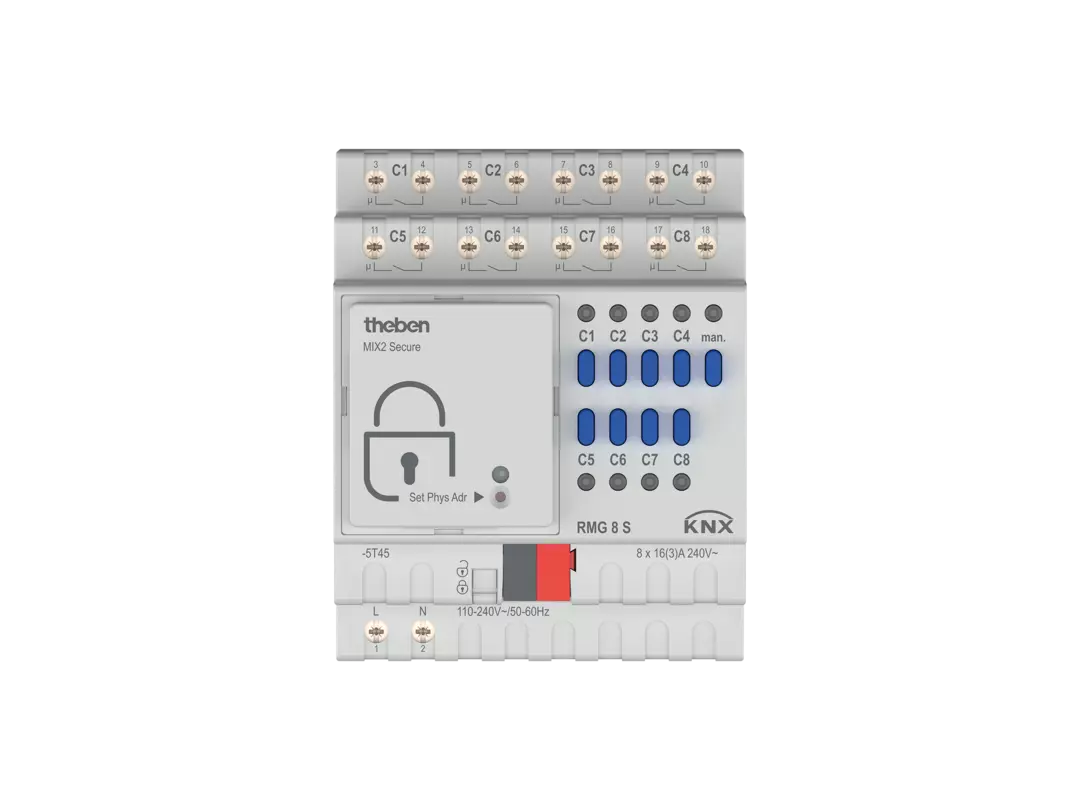

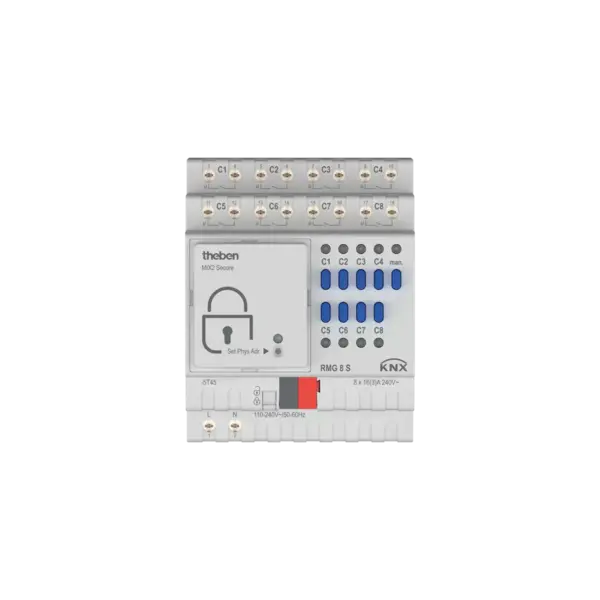

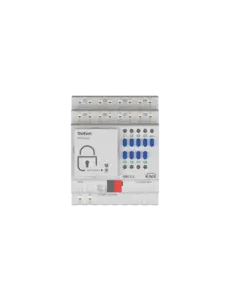

RMG 8 S KNX Attuatore di commutazione 8 canali MIX2
Numero articolo: 4930220
Descrizione del prodotto
L'RMG 8 S KNX Attuatore di commutazione 8 canali MIX2 è un modulo base potente e versatile per impianti KNX. Questo attuatore dispone di otto canali indipendenti, ciascuno con una corrente massima di 16 A. Il modulo base MIX2 è ideale per il controllo di carichi di lampade elevati in edifici residenziali e commerciali e può essere espanso fino a 24 canali aggiungendo due moduli di espansione (MIX o MIX2).
Ogni canale offre indicazione LED dello stato e comando manuale, anche senza tensione del bus o modulo bus. L'attuatore supporta diverse funzioni di commutazione e logiche, come ritardi, funzione impulso, funzione scala, comandi centrali (ON/OFF) e scenari luminosi. Grazie al modulo bus KNX rimovibile, il dispositivo può essere sostituito facilmente senza riprogrammazione. Il RMG 8 S KNX è adatto per commutare carichi ohmici, capacitivi e vari tipi di illuminazione, inclusi LED, lampade a incandescenza e alogene.
Applicazioni
- Controllo di illuminazione (LED, lampade a incandescenza, alogene, fluorescenti)
- Commutazione di carichi ohmici, capacitivi e induttivi
- Adatto per edifici residenziali, uffici e commerciali
- Espansione flessibile all'interno del sistema MIX2
Caratteristiche principali
- 8 canali di commutazione, ciascuno 16A, senza potenziale
- Modulo base MIX2, espandibile fino a 24 canali con 2 moduli di espansione (MIX/MIX2)
- Comando manuale e messa in servizio possibili anche senza modulo bus/tensione bus KNX
- Indicazione LED di stato per ogni canale
- Funzioni configurabili: commutazione, commutazione ritardata, impulso, funzione scala, scenari luminosi
- Funzioni logiche: blocco, AND, rilascio, OR
- Sostituzione del dispositivo e del modulo bus senza riprogrammazione grazie al modulo bus rimovibile
- Adatto per elevate correnti di spunto
Specifiche tecniche
| Tensione di funzionamento KNX | Tensione bus, ≤4 mA |
|---|---|
| Tensione di funzionamento | 110 V AC - 240 V AC, 50 Hz - 60 Hz |
| Frequenza | 50 - 60 Hz |
| Consumo in standby | ~0,3 W |
| Perdita di potenza massima | 6,4 W |
| Montaggio | Guida DIN |
| Larghezza | 4 moduli (TE) |
| Collegamento | Morsetto bus KNX |
| Diametro massimo del cavo | Rigido: 0,5 mm² (Ø 0,8) a 6 mm²; flessibile con capocorda: 0,5 mm² a 4 mm² |
| Numero di canali | 8 (espandibile fino a 24 con moduli MIX/MIX2) |
| Tipo di contatto | Contatto NA, 16 A, 3 A |
| Apertura del contatto | < 3 mm |
| Carico ohmico | 3680 W |
| Carico lampade a incandescenza/alogene | 2000 W |
| Carico lampade fluorescenti (ballast convenzionale, compensazione parallela) | 1300 W (140 µF) |
| Carico lampade fluorescenti (ballast convenzionale, non compensato) | 2000 VA |
| Carico lampade fluorescenti (ballast elettronico) | 1200 W |
| Lampade a basso consumo | 300 W |
| LED < 2 W | 55 W |
| LED 2-8 W | 600 W |
| LED > 8 W | 600 W |
| Corrente di spunto | max. 800 A / 200 µs |
| Tensione di uscita | 240 V AC |
| Uscita di commutazione | Senza potenziale |
| Commutazione di fasi diverse | Possibile |
| Adatto per SELV | Sì, se tutti i canali commutano SELV |
| Tipo | Modulo base |
| Temperatura ambiente | -5°C ... 45°C |
| Grado di protezione | IP 20 |
| Classe di protezione | II |
Note importanti
- Modulo base MIX2: espandibile con massimo 2 moduli di espansione (MIX/MIX2) fino a 24 canali.
- Dispositivo e modulo bus KNX sostituibili indipendentemente senza riprogrammazione.
- Comando manuale e messa in servizio possibili anche senza modulo bus KNX.
- Adatto per elevate correnti di spunto e vari tipi di carichi di lampade.
- Rispettare il carico massimo per tipo di lampada e canale per un funzionamento ottimale e una lunga durata.
