Presentia C MultiSensor KNX da soffitto con CO₂ e umidità PT
€141,89 IVA Esc.
€199,00 IVA Esc.
€171,69 IVA Incl. €240,79 IVA Incl.. Non disponibile, ma disponibile
€171,69 IVA Incl. €240,79 IVA Incl.. Non disponibile, ma disponibile
Rilevatore di presenza KNX da soffitto con sensori PIR, luce, temperatura, umidità e CO₂. Per controllo luce, clima e qualità aria. Installazione a incasso o superficiale, KNX Secure. Per saperne di più
Specifiche
Marchio:
Zennio
Numero dell'articolo::
ZPDCMSW
EAN:
8411080792587
Disponibilità:
Non disponibile, ma disponibile
Tempi di consegna:
Spedito entro circa 8 giorni lavorativi (nota: si tratta di un'indicazione e dipende dalla disponibilità del produttore; in alcuni casi la spedizione può avvenire prima, ma può anche richiedere più tempo).
Informazioni
Link al sito web di Zennio (Inglese)

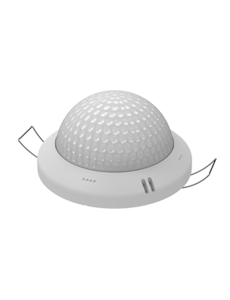

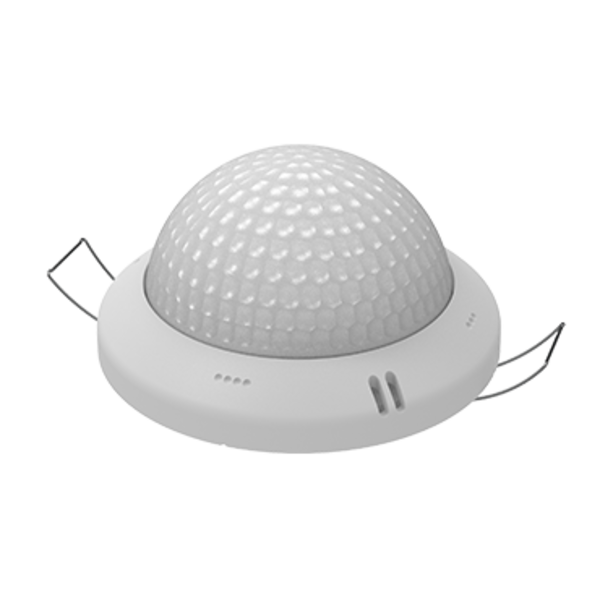

Presentia C MultiSensor – Bianco e Antracite
Cod.: ZPDCMSW (Bianco), ZPDCMSA (Antracite)
Descrizione
Rilevatore di presenza KNX da soffitto con copertura a 360° e sensori integrati di illuminamento, temperatura, umidità relativa e CO₂. Ideale per regolazione costante della luce, rilevamento di presenza/occupazione e gestione del clima e della qualità dell’aria. Disponibile in bianco (ZPDCMSW) e antracite (ZPDCMSA). Compatibile con KNX Data Secure e installazione a incasso o in superficie.
Applicazioni
- Uffici, sale riunioni, aule scolastiche, hotel e strutture sanitarie
- Illuminazione automatica con regolazione costante dei lux o soglia
- Controllo climatico tramite termostato integrato e misura temperatura/umidità
- Monitoraggio qualità aria e controllo ventilazione in base al CO₂
Caratteristiche principali
- Rilevatore di presenza PIR con 4 settori e sensibilità regolabile
- Sensore di luce con sensibilità spettrale simile all’occhio umano
- Sensori integrati di temperatura, umidità e CO₂ + regolatore CO₂
- 6 canali di presenza e 2 canali di regolazione costante della luce
- Rilevamento occupazione, 10 funzioni logiche, modulo termostato
- 2 ingressi analogici/digitali (contatto pulito) per contatti esterni/NTC
- Configurazione master/slave per grandi spazi
- Memorizzazione dati in caso di guasto bus KNX e recupero automatico
- BCU KNX integrata (TP1-256); compatibile con KNX Data Secure
- Indicazione LED per settore e pulsante di programmazione con modalità sicura
Dati tecnici
Generali
| Alimentazione KNX | 29 VDC SELV (tip.); gamma 21–31 VDC |
|---|---|
| Potenza/Consumo | 8,4 mA / 243,6 mW @29 VDC (tip.); 10 mA / 240 mW @24 VDC |
| Connessione bus | Connettore TP1 per conduttore rigido Ø0,8 mm |
| Alimentazione esterna | Non richiesta |
| Temperatura di funzionamento | 0 … +35 °C |
| Temperatura di stoccaggio | −20 … +55 °C |
| Umidità relativa (funzionamento/stoccaggio) | 5 … 95 % (senza condensa) |
| Grado di protezione | IP20, ambiente pulito |
| Classe di protezione | Classe III |
| Dimensioni | Ø 84 × 47 mm |
| Peso | 66 g |
| Montaggio | A incasso o in superficie (accessorio incluso) |
| Conformità | CE, UKCA (marcatura sul retro) |
Sensori integrati
| Temperatura | Gamma −10 … +60 °C; risoluzione 0,1 °C; precisione ±0,8 °C (@25 °C) |
|---|---|
| Umidità relativa | Gamma 0 … 100 %UR; risoluzione 1 %; precisione ±6 %UR; risposta ≈ 1 s; deriva ±0,25 %/anno |
| CO₂ | Gamma 400 … 2000 ppm; risoluzione 10 ppm; precisione ±50 ppm; deriva ±5 ppm / 5 anni |
| Sensore di luce | Risposta spettrale simile all’occhio umano; calibrazione regolabile |
Aree di rilevamento e presenza (h = 2,7 / 4,0 m)
| Parametro | 2,7 m | 4,0 m |
|---|---|---|
| Rilevamento movimento max. (tangenziale) | Ø 30 m | Ø 25 m |
| Rilevamento movimento max. (radiale) | Ø 20 m | Ø 16 m |
| Area di presenza (1 m dal pavimento) | Ø 10 m | Ø 10 m |
| Area max. (indipendente dalla sensibilità) | Ø 6 m | Ø 6 m |
Nota: altezze di montaggio differenti modificano le aree. Il rilevamento radiale è inferiore a quello tangenziale.
Logica e canali
| Canali di presenza | 6 configurabili indipendentemente |
|---|---|
| Regolazione costante della luce | 2 canali (setpoint lux regolabile) |
| Funzioni logiche | 10 (AND/OR, timer, soglie, inversioni) |
| Termostato | Controller integrato (riscaldamento/raffreddamento, setpoint) |
| Rilevamento occupazione | Sì (per stato stanza e scene) |
Ingressi (A/D)
| Numero | 2 (per comune: 2) |
|---|---|
| Tipo di commutazione | Contatto pulito tra ingresso e comune |
| Tensione di funzionamento | +3,3 VDC sul comune |
| Corrente per ingresso | ≈ 1 mA @ 3,3 VDC |
| Cablaggio | Morsetto a vite, 0,5–1 mm² (IEC) / 26–16 AWG (UL), max. 30 m |
| NTC (sonda esterna) | Risoluzione 0,1 °C; precisione ±0,5 °C (@25 °C) |
| Tempo max. di risposta | 10 ms |
Varianti e identificazione
- Bianco: ZPDCMSW — EAN 8411080792587

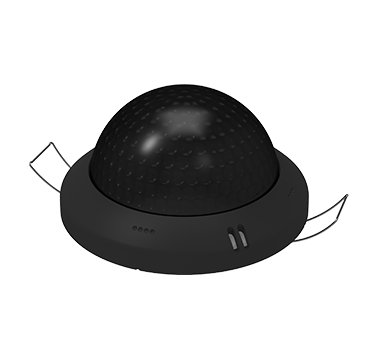

- Antracite: ZPDCMSA — EAN 8411080792594
Installazione e utilizzo
- Montaggio a incasso o in superficie; marcature di orientamento sul corpo
- Pulsante di programmazione: pressione breve per modalità programmazione; tenere premuto all’alimentazione per modalità sicura
- Reset di fabbrica KNX Secure: in modalità sicura, tenere premuto ≈ 10 s fino al cambio stato LED
- Indicazione LED: rosso per programmazione/sicurezza, blu lampeggiante durante l’inizializzazione; flash bianco per settore
Contenuto della confezione
- Rilevatore (bianco o antracite), base/piastra di montaggio, manuale
Note importanti
- Installazione solo da parte di personale qualificato secondo le normative locali.
- Mai collegare tensione di rete o altre tensioni esterne al bus KNX.
- Garantire adeguata separazione tra tensione di rete/ausiliaria, cablaggio KNX e accessori.
- Uso interno in ambienti asciutti e puliti (IP20). Evitare condensa e coperture.
- I valori di lux e rilevamento dipendono da altezza di montaggio, posizione e ambiente.
- Memorizzazione completa dati in caso di guasto bus; comportamento al riavvio secondo parametrizzazione ETS.
- Questo dispositivo contiene software sotto licenze specifiche; consultare informazioni del produttore.
