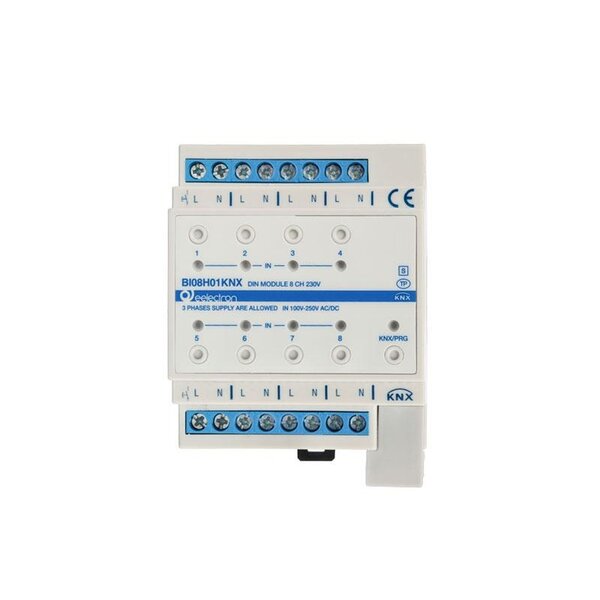

Modulo DIN universale 8 IN – Alta tensione 100–250 V AC/DC
€205,70 IVA Incl. €385,99 IVA Incl.. Non disponibile, ma disponibile
Specifiche
Informazioni
Modulo DIN universale – 8 ingressi ad alta tensione (100–250 V AC/DC, KNX)
Numero articolo: BI08H01KNX

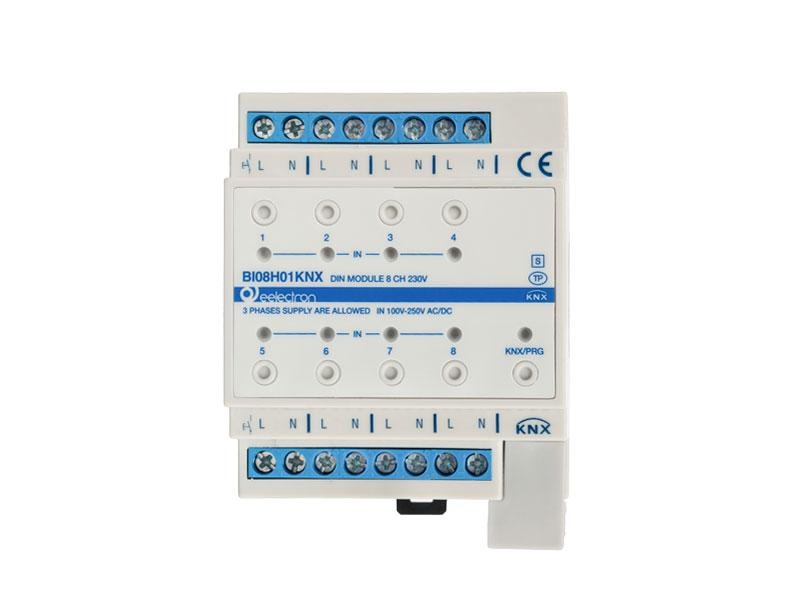

Il Eelectron BI08H01KNX è un modulo di ingresso universale KNX da installare su guida DIN, dotato di 8 ingressi ad alta tensione compatibili con 100–250 V AC/DC. Il dispositivo rileva sia la presenza della tensione sia gli impulsi, rendendolo adatto al monitoraggio della tensione di rete, al rilevamento degli stati di commutazione, alla rilevazione degli impulsi e al controllo di funzioni KNX come accensione/spegnimento, dimmerazione, comando tapparelle e gestione delle scene. L’unità è alloggiata in un contenitore da 4 TE ed è progettata per l’installazione in quadri di distribuzione standard.
Applicazioni
- Monitoraggio di tensioni da 100–250 V AC/DC
- Rilevamento di stati di commutazione, stati di sistema e impulsi
- Controllo di funzioni on/off, dimmer e tapparelle in impianti KNX
- Gestione di scene, sequenze e funzioni avanzate di automazione
- Integrazione di interruttori convenzionali 230 V e sensori (es. sensori di movimento)
Funzioni principali
- 8 ingressi indipendenti ad alta tensione (100–250 V AC/DC)
- Rilevamento della presenza di tensione e degli impulsi
- Supporto per comandi di commutazione, dimmer e tapparelle
- Funzioni avanzate: timer, logiche, allarmi, setpoint
- Comportamento configurabile dopo il ripristino del bus
- Azioni multiple e controller avanzato di scene
- Supporto fino a 3 fasi (ogni ingresso può essere alimentato da una fase diversa)
- Interfaccia bus KNX integrata
Dati tecnici
| Modello | BI08H01KNX |
|---|---|
| Marca | Eelectron |
| EAN | 8054144522951 |
| Numero ingressi | 8 ingressi binari ad alta tensione (100–250 V AC/DC) |
| Rilevamento tensione | Scansione 230 V AC, rilevamento impulsi e stati |
| Corrente di ingresso | 0,06 mA per ingresso |
| Fasi supportate | Fino a 3 fasi (ingressi su fasi indipendenti possibili) |
| Lunghezza massima cavo | 100 m |
| Alimentazione KNX | 21–30 V DC tramite bus KNX (max 9,4 mA) |
| Interfaccia bus | Integrata (KNX TP) |
| Montaggio | Guida DIN (4 TE, 35 mm) |
| Alloggiamento | ABS V0 — 70 × 58 × 90 mm — 235 g |
| Grado di protezione | IP20 (EN 60529) |
| Classe di sicurezza | Classe III |
| Intervallo di temperatura | -5 °C a +45 °C (funzionamento), -25 °C a +55 °C (stoccaggio) |
| Umidità relativa | Max 93%, senza condensa |
| Norme | EN 63044-5-1 / EN 63044-5-2 — Direttiva EMC 2014/30/UE — Certificazione KNX |
Note importanti
- Ogni ingresso può essere alimentato da una fase diversa (max 3 fasi).
- Solo per uso interno in ambienti asciutti (IP20).
- Il modulo è destinato esclusivamente al rilevamento di alta tensione, non ai contatti puliti.
- L’installazione e la configurazione ETS devono essere effettuate da un installatore KNX qualificato.
