Universal Module 16 OUTPUTS Plus 16A/16AX – luci, tapparelle & HVA
€363,00 IVA Incl. €646,14 IVA Incl.. Non disponibile, ma disponibile
Specifiche
Informazioni
Universal Module 16 OUTPUTS Plus – 16A / 16AX carico C
Numero articolo: BO16F01KNX
L’Universal Module 16 OUTPUTS Plus è un attuatore KNX ad alte prestazioni con sedici uscite a relè (16A/16AX – adatte ai carichi C) progettato per il controllo professionale di illuminazione, HVAC, tende, tapparelle, valvole a 3 punti, attuatori PWM e unità fan coil. Grazie alle sue ampie possibilità di configurazione, questo modulo è ideale per applicazioni residenziali, commerciali e di automazione degli edifici.
Funzioni e configurazioni
- 16 uscite per il controllo di luci e carichi
- 16 canali PWM per attuatori di valvole (elettrovalvole)
- 8 canali per il controllo di tende o tapparelle
- 8 canali per il controllo di valvole a 3 punti (bidirezionali)
- Configurazioni fan coil:
- 4 attuatori fan coil (sistemi a 2 tubi)
- Interblocco logico per combinare 2 o 3 relè (ad es. fan coil a 4 tubi o a 3 velocità)
- Raggruppamento dei relè (fino a 8 relè combinati) per funzioni speciali
- Comando manuale tramite pulsanti frontali
- Indicazione dello stato tramite LED per ogni canale
Dati tecnici
Uscite:
– 16A cos φ 1 – 230 V AC
– 8A cos φ 0,6 – 230 V AC
– 16A / 16AX (140 µF) – adatto ai carichi C
– Corrente minima di commutazione: 10 mA
– Corrente di picco massima per relè: 165 A / 20 ms
– Lampade a incandescenza / alogene: max. 10 A
– Lampade fluorescenti (max. 140 µF): max. 3 A (700 W)
– Driver LED / ballast elettronici: max. 6 A (verificare la corrente di spunto)
– Motori / attuatori: max. 10 A
– Corrente totale massima del dispositivo: 180 A
Controllo HVAC:
– Controllo PWM per attuatori di valvole (elettrovalvole)
– Valvole a 3 punti: apri / chiudi / stop
– Supporto per unità fan coil (2 tubi)
– Interblocco logico per fan coil a 4 tubi o 3 velocità
– Adatto per riscaldamento, raffrescamento e applicazioni HVAC combinate
Comunicazione e alimentazione:
– Alimentazione bus KNX: 21–32 V DC
– Consumo: ≤ 10 mA
– Consumo durante l’impulso di commutazione (50 ms): 10–30 mA (parametro ETS)
– Interfaccia di comunicazione KNX TP1
– Versione microSD (BO16F01KNX-SD) per il salvataggio locale della configurazione ETS e una rapida sostituzione
Dati meccanici:
– Installazione su guida DIN standard (EN 60715)
– Dimensioni: 8 moduli
– Materiale: PC-ABS
– Peso: ca. 520 g
– Grado di protezione: IP20 (EN 60529)
Varianti disponibili – Serie F
La serie Universal OUTPUTS Plus è disponibile con:
- 4, 8, 12, 16 e 24 uscite
Inoltre, sono disponibili modelli IN/OUT PLUS con ingressi binari integrati:
- IO04F01KNX – 4 IN / 4 OUT
- IO08F01KNX – 8 IN / 8 OUT
- IO12F01KNX – 12 IN / 12 OUT
- IO16F01KNX – 16 IN / 16 OUT
Grazie a queste varianti, la Serie F è ideale sia per sistemi basati esclusivamente su relè, sia per progetti che combinano ingressi locali, sensori KNX e funzionalità HVAC avanzate.
Prodotti correlati
Attuatore/I/O con 4 uscite a relè 16A/16AX per carichi C e 4 ingressi senza potenziale. Per luci, HVAC, tende e scenari. Supporta sonde NTC, funzioni termostato e configurazione KNX flessibile.
€183,92 IVA Incl.

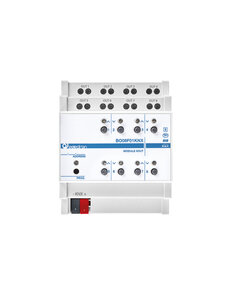

Modulo KNX Universal 8 OUTPUTS Plus con otto uscite a relè 16A/16AX per carichi C. Ideale per luci, HVAC, tapparelle, valvole a 3 punti e fan-coil. Supporta valvole PWM, interblocco logico e comando manuale.
