Gateway KNX DALI – 2 canali

Name: eelectron Gateway KNX DALI – 2 canali
Brand: eelectron
Price: 617.00 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€617,00 IVA Esc. €685,00 IVA Esc.
€746,57 IVA Incl. €828,85 IVA Incl.. Non disponibile, ma disponibile

Prezzo unitario: €617,00 / Pezzo

Gateway KNX-DALI con 2 canali indipendenti per controllare fino a 128 ECG (64 per canale). Supporta Tunable White (DT-8), scene, programmazione oraria e diagnostica guasti via KNX. Per saperne di più

Specifiche

Marchio:

eelectron

Numero dell'articolo::

IC02D01DAL

EAN:

8054144522234

Disponibilità:

Non disponibile, ma disponibile

Tempi di consegna:

Spedito entro circa 8 giorni lavorativi (nota: si tratta di un'indicazione e dipende dalla disponibilità del produttore; in alcuni casi la spedizione può avvenire prima, ma può anche richiedere più tempo).

Informazioni

Link al sito web di eelectron

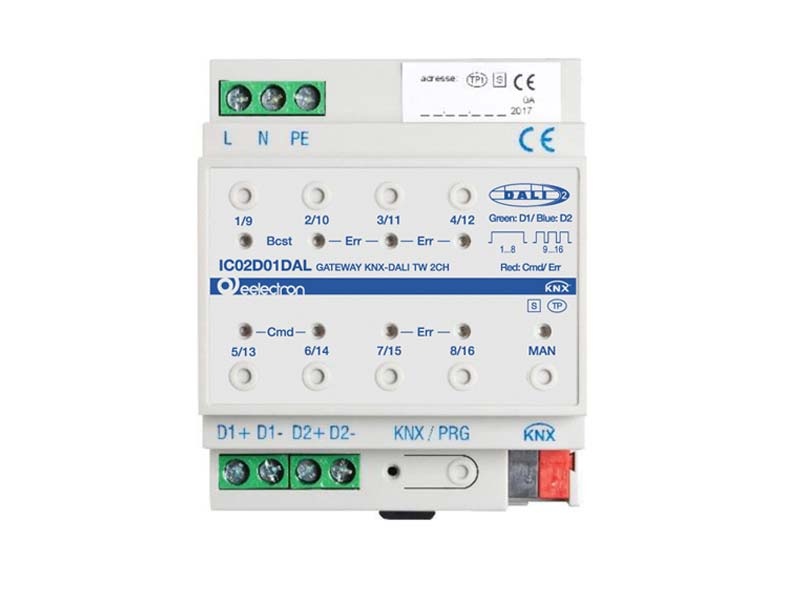

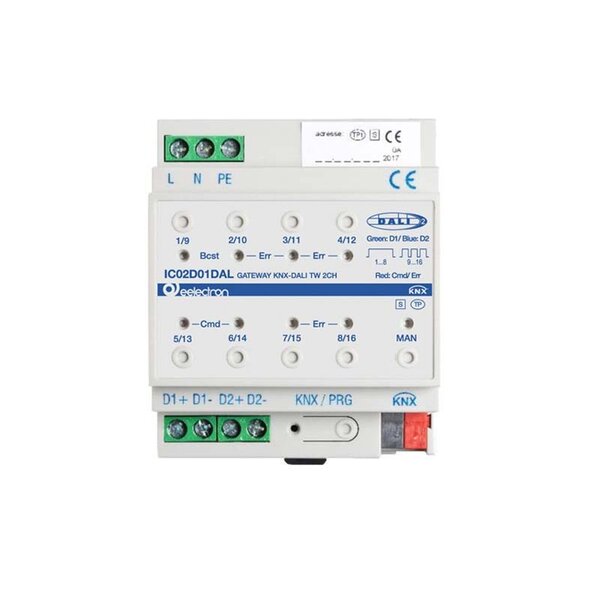

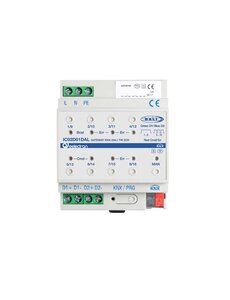

Gateway KNX DALI TW – 2 canali

Codice articolo: IC02D01DAL | EAN: 8054144522234

Il Eelectron IC02D01DAL è un gateway KNX–DALI universale con due canali completamente indipendenti (Single Master Application Controller) per il controllo di reattori elettronici (ECG) con interfaccia DALI conforme alla norma EN 62386. Ogni canale può gestire fino a 64 ECG, singolarmente o in fino a 16 gruppi DALI, consentendo il controllo di un massimo di 128 dispositivi tramite un unico gateway. Il dispositivo supporta Tunable White (DT-8) e DALI-2, fornendo alimentazione diretta agli ECG collegati senza necessità di alimentatori DALI esterni.

Applicazioni

Integrazione KNX–DALI per il controllo dell’illuminazione in uffici, edifici pubblici e ambienti commerciali
Controllo dell’illuminazione Tunable White (DT-8) e del colore dinamico tramite KNX
Gestione di scene, orari e gruppi per un’illuminazione efficiente ed intelligente
Monitoraggio dei guasti, contatore delle ore di funzionamento e manutenzione tramite KNX
Installazione su guida DIN da 35 mm in quadri elettrici a bassa tensione

Funzioni principali

2 uscite DALI indipendenti – fino a 64 ECG per uscita (compatibile DALI/DT-8)
Controllo Tunable White (DT-8 sotto-tipo Tc) e gestione dei colori (XY, RGB, HSV, RGBW)
Piena compatibilità DALI-2 secondo EN 62386-101/-102/-103 ed.2
Configurazione completa tramite ETS5 e applicazione DCA (Device Control App)
Indirizzamento fino a 16 gruppi per uscita
Modulo scene con funzioni di regolazione e programmazione oraria per valori e colori
Contatore ore per gruppo/ECG con avviso alla fine della durata utile
Rilevamento guasti individuale con analisi dettagliata per gruppo/dispositivo
Monitoraggio soglie con limiti configurabili
Funzione “Quick Exchange” per la sostituzione rapida degli ECG difettosi
Controllo manuale dei gruppi e dei telegrammi broadcast tramite pulsanti frontali
Indicatori LED per modalità, errore e stato dei gruppi (rosso/verde/blu)

DALI e compatibilità

Single Master Application Controller – non è consentito il funzionamento multi-master
Compatibile con ECG secondo EN 62386-102 ed.1 (DALI v1) ed ed.2 (DALI-2)
Certificato secondo EN 62386-101 e -103 ed.2 (DALI-2, certificato DIIA)
Supporta Device Type 8 (DT-8) per gestione bianco variabile e colore
Sotto-tipi supportati: XY, Tc, RGB, HSV, RGBW (PrimaryN non supportato)
Lettura e controllo dei dispositivi DALI DT-1 (illuminazione di emergenza) senza funzioni di test

Dati tecnici

Alimentazione (rete)	110–240 V AC/DC, 50–60 Hz
Consumo massimo	16 W
Alimentazione bus KNX	SELV 24 V DC, circa 5 mA
Numero di uscite DALI	2 (Single Master Application Controller, EN 62386-103 ed.2)
Numero massimo di ECG	64 per uscita (128 totali)
Tensione DALI	Tip. 16–18 V DC, protetta da cortocircuiti, isolamento base (non SELV)
Corrente garantita	128 mA
Corrente massima	250 mA
Ritardo di spegnimento	600 ms dopo rilevamento cortocircuito
Ritardo di riavvio	5 s dopo la risoluzione del cortocircuito
Elementi di controllo	Pulsante di programmazione (KNX), pulsante manuale, 8 tasti funzione
Indicatori	LED rosso/verde/blu (modo, errore, stato) + 8 LED rossi (stato gruppo)
Custodia	Plastica ABS V0, 4 moduli DIN
Montaggio	Su guida DIN (35 mm) conforme a EN 60715
Peso	Circa 130 g
Classe di protezione	Classe I secondo IEC 1140
Grado di protezione	IP20 secondo EN 60529
Categoria di sovratensione	Categoria III
Grado di inquinamento	Classe 2 (EN 60664-1)
Temperatura di esercizio	-5 °C … +45 °C
Temperatura di stoccaggio	-25 °C … +55 °C
Umidità relativa	5 % – 93 % (senza condensa)
Norme e direttive	EN 62386-101/-102/-103, EN 63044-5-3, EMC 2014/30/UE, LVD 2014/35/UE

Note importanti

Utilizzare un solo controller DALI per segmento (funzionamento multi-master non consentito).
L’alimentazione DALI integrata fornisce corrente agli ECG collegati – alimentatori esterni non ammessi.
Il sotto-tipo DT-8 PrimaryN non è supportato.
Per il pieno controllo delle luci di emergenza DT-1, si consiglia il modello IC01D03DAL.
L’installazione e la configurazione devono essere effettuate da personale qualificato secondo gli standard KNX e DALI.
