Interfaccia da incasso KNX 4 ingressi / 2 uscite
€111,32 IVA Incl. €198,44 IVA Incl.. Non disponibile, ma disponibile
Specifiche
Informazioni

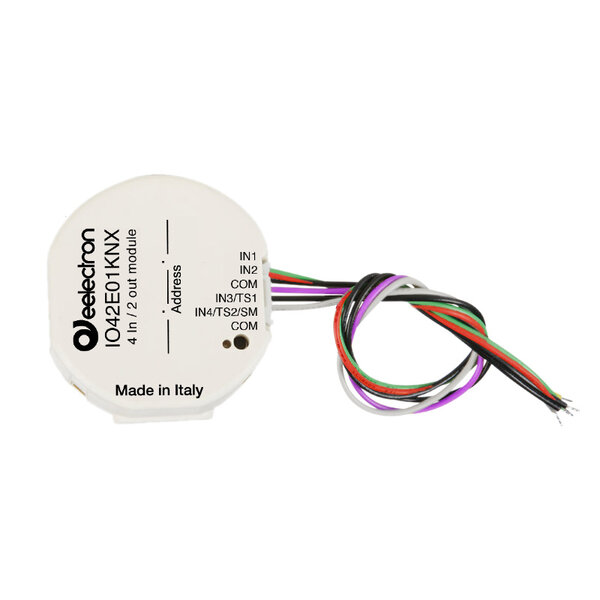

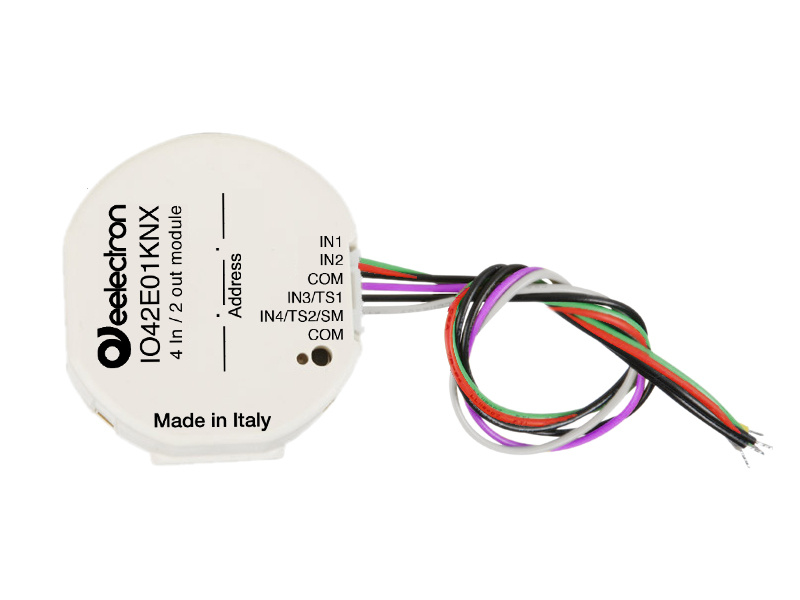

Interfaccia da incasso KNX 4 ingressi / 2 uscite
Rif.: IO42E01KNX
Questa interfaccia KNX da incasso è un modulo compatto di ingressi e uscite per installazioni KNX professionali. Il dispositivo è progettato per il montaggio in scatole da incasso e combina diversi tipi di ingressi con due uscite a relè bistabili. Il modulo supporta KNX Data Secure ed è adatto ad applicazioni residenziali, alberghiere e nel terziario.
Il modulo dispone di un totale di 4 ingressi: 2 ingressi digitali, 1 ingresso digitale/analogico configurabile e 1 ingresso digitale/analogico che può essere utilizzato opzionalmente come ingresso per smart sensor. Gli ingressi digitali sono destinati a contatti privi di potenziale come interruttori, pulsanti e sensori e possono essere utilizzati per funzioni di commutazione, controllo di tapparelle e frangisole, scenari, sequenze e funzioni logiche.
Gli ingressi 3 e 4 possono essere configurati come ingressi analogici per sonde di temperatura NTC. Ciò consente di inviare un valore di temperatura sul bus KNX o di gestire un modulo termostato completo. Il termostato integrato controlla due stadi con un regolatore PI ed è adatto per sistemi di riscaldamento e raffrescamento, valvole e fan-coil a 2 e 4 tubi.
L’ingresso 4 può inoltre essere utilizzato come ingresso per smart sensor per il collegamento di sensori plug-in. Questo permette di misurare valori di temperatura, CO₂, VOC ed eCO₂ per applicazioni quali il monitoraggio della qualità dell’aria interna e il controllo energetico efficiente degli edifici.
Il modulo è dotato di 2 uscite a relè bistabili. Queste possono essere utilizzate in modo indipendente per la commutazione dei carichi oppure configurate in coppia per applicazioni come il controllo di tapparelle e persiane, servomotori o interblocchi logici.
Inoltre, il modulo è dotato di un’antenna BLE Beacon (Bluetooth Low Energy) integrata, compatibile con iBeacon® ed Eddystone®. Ciò consente l’invio di segnali a dispositivi mobili per applicazioni legate alla localizzazione e alla presenza. La frequenza di trasmissione e l’intensità del segnale sono configurabili.
Sono inoltre disponibili 12 blocchi logici per funzioni logiche semplici e complesse, inclusi algoritmi predefiniti per il controllo della temperatura e dell’umidità e il calcolo del punto di rugiada. È inoltre integrata la Virtual Holder Logic, sviluppata specificamente per applicazioni alberghiere per rilevare in modo affidabile la presenza nelle camere.
Specifiche tecniche
- Interfaccia di comunicazione KNX / EIB con KNX Data Secure
- Montaggio: da incasso (scatola da incasso)
- Alimentazione: tramite bus KNX, 21 – 32 V DC
- Assorbimento di corrente: < 10 mA
- Numero di ingressi: 4 (digitale / analogico / smart sensor)
- Numero di uscite: 2 relè bistabili
- Carico relè: 10 A cos φ 1 – 230 V AC
- Corrente massima di spunto del relè: 50 A / 50 ms
- Supporto per sonde di temperatura NTC
- Supporto BLE Beacon (iBeacon® / Eddystone®)
- Temperatura di esercizio: -5 °C a +45 °C
- Grado di protezione: IP20
- Dimensioni: Ø 52 mm x 28 mm
- Peso: ca. 50 g
Nota importante
Le uscite a relè sono destinate esclusivamente ad applicazioni di commutazione. Verificare sempre che il carico collegato e la corrente di spunto degli alimentatori esterni rientrino nei limiti consentiti per i relè. In caso di utilizzo di driver LED, assicurarsi che la corrente di spunto non superi il valore massimo ammesso per il relè.
Il dispositivo è destinato esclusivamente all’uso in ambienti interni e deve essere installato in conformità alle norme KNX, elettriche e di sicurezza vigenti.
