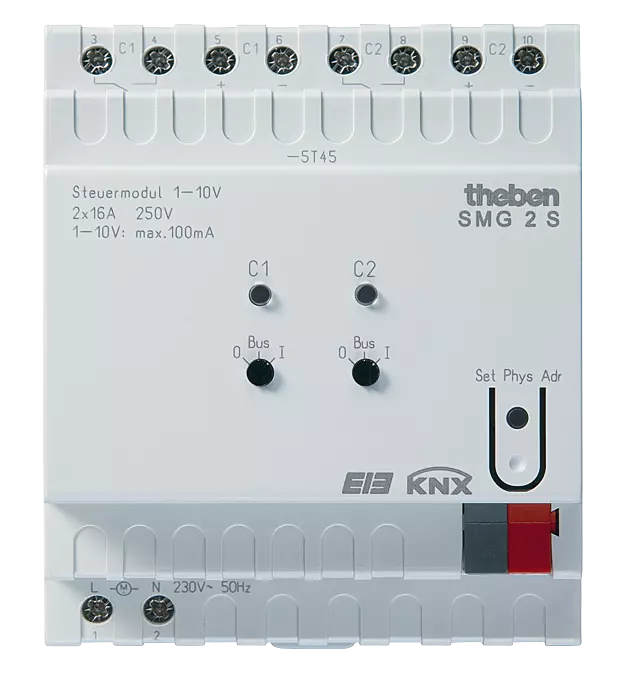

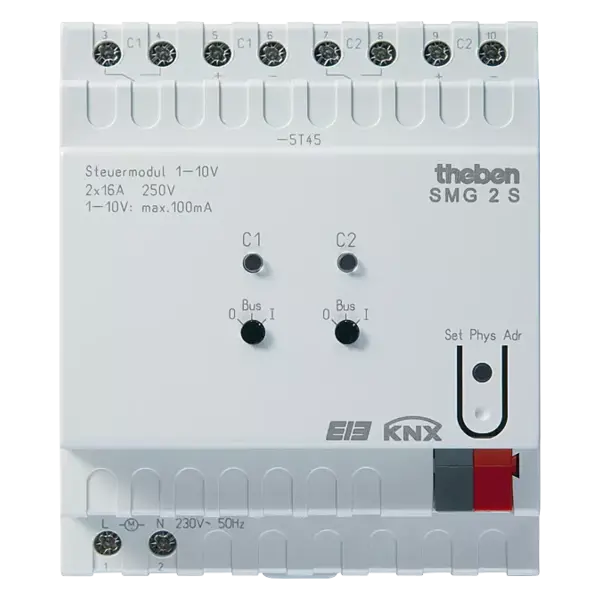

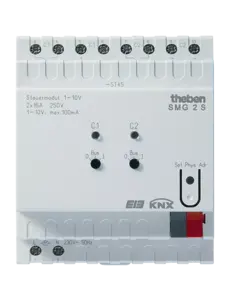

SMG 2 S KNX | 2 canali 1–10 V, modulo base MIX

Name: Theben SMG 2 S KNX | 2 canali 1–10 V, modulo base MIX
Brand: Theben
Price: 181.35 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€181,35 IVA Esc. €315,38 IVA Esc.
€219,43 IVA Incl. €381,61 IVA Incl.. Non disponibile, ma disponibile

Prezzo unitario: €181,35 / Pezzo

Modulo base MIX a 2 canali 1–10 V per dimmerare/commutare EVG e LED. Espandibile fino a 6 canali. Controllo manuale e LED di stato per ciascun canale. Per saperne di più

Specifiche

Marchio:

Theben

Numero dell'articolo::

4910273

EAN:

4003468491737

Disponibilità:

Non disponibile, ma disponibile

Tempi di consegna:

Spedito entro circa 8 giorni lavorativi (nota: si tratta di un'indicazione e dipende dalla disponibilità del produttore; in alcuni casi la spedizione può avvenire prima, ma può anche richiedere più tempo).

Informazioni

Link al sito web di Theben

SMG 2 S KNX – Unità di controllo 1–10 V a 2 canali, modulo base MIX

Numero articolo: 4910273

Applicazione

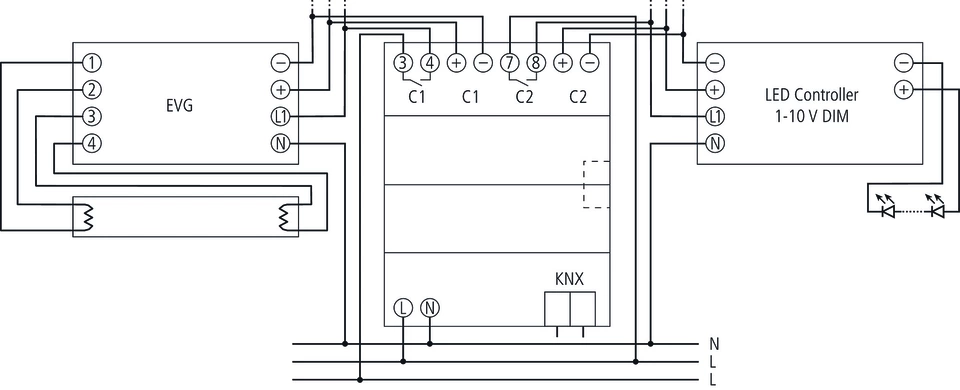

Il Theben SMG 2 S KNX è un'unità di controllo a 2 canali per la regolazione 1–10 V, progettata specificamente per impianti KNX. Come parte del sistema modulare MIX, questo dispositivo funge da modulo base ed è espandibile con un massimo di due moduli di estensione, per un totale di 6 canali. L'unità è adatta per il comando e la regolazione dell’illuminazione in combinazione con alimentatori elettronici (EVG) e driver LED. Ogni canale dispone di un'uscita 1–10 V e di un’uscita a relè senza potenziale.

Funzioni

Modulo base MIX per installazioni KNX
2 canali con regolazione 1–10 V e uscita a relè
Compatibile con EVG e driver LED
Espandibile fino a 6 canali con moduli MIX
Comando manuale per ogni canale (ON/OFF/BUS)
Indicazione LED dello stato per ogni canale
Compatibile con altri moduli MIX (commutazione, tapparelle, riscaldamento, ingressi binari)
Commutazione al passaggio per lo zero per proteggere i relè

Dati tecnici

Tensione bus KNX: ≤ 10 mA
Tensione di alimentazione: 230 V AC, 50 Hz
Consumo in standby: 1,6 W
Perdita di potenza massima: 2,4 W
Larghezza: 4 moduli (TE)
Montaggio: Guida DIN
Collegamenti: Morsetti a vite | Morsetto bus KNX
Sezione cavo (rigido): 0,5 mm² (Ø 0,8) – 6 mm²
Sezione cavo (con puntale): 0,5 mm² – 4 mm²
Numero di canali: 2
Tipo di contatto: Contatto chiuso, 16 A, 10 A
Apertura del contatto: < 3 mm
Uscita di commutazione: Senza potenziale
Tensione di uscita: 230 V AC
Frequenza di uscita: 50 Hz
Corrente di spunto: 400 A (150 µs), 200 A (600 µs)
Carico resistivo: 3680 W
Carico lampade a incandescenza/alogene: 2500 W
Carico capacitivo: 140 µF
Tensione d’ingresso: 1–10 V
Corrente massima di ingresso segnale: 100 mA
Durata del segnale: Continua
Lunghezza massima del cavo: 500 m
Temperatura ambiente: -5 °C – +45 °C
Grado di protezione: IP 20
Classe di protezione: II secondo EN 60 730-1

Nota importante: Questo modulo è un modulo base del sistema MIX. È possibile collegare fino a due moduli di estensione MIX per ottenere fino a 6 canali.
