Modulo Zennio Quad PLUS con 4 ingressi analogico-digitali
Specifiche
Informazioni

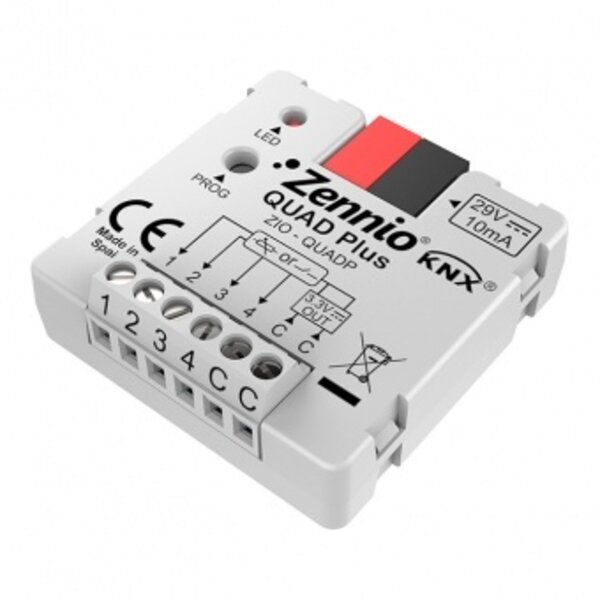

Zennio Quad PLUS Modulo di Ingresso con 4 Ingressi Analogico-Digitali
Lo Zennio Quad PLUS è un sensore analogico-digitale versatile che offre una vasta gamma di funzionalità. Include quattro ingressi multifunzione configurabili come ingressi digitali per sensori, pulsanti senza potenziale, sonde di temperatura o sensori di movimento. Questo modulo supporta anche quattro termostati indipendenti per il controllo di riscaldamento e raffreddamento, con salvataggio dei dati in caso di interruzione del bus KNX.
Caratteristiche Principali
- Quattro ingressi configurabili: Ogni ingresso può essere impostato come ingresso binario, sonda di temperatura (NTC con curva personalizzabile) o sensore di movimento, offrendo flessibilità per diverse applicazioni.
- Quattro termostati integrati: Per il controllo preciso dei sistemi di riscaldamento e raffreddamento in più ambienti.
- Funzione di salvataggio dati in caso di interruzione del bus KNX: Ritenzione completa dei dati e ripristino automatico al riavvio del bus.
- BCU KNX integrato: Tipo TP1-256, con consumo tipico di 29 VDC, senza necessità di alimentazione esterna aggiuntiva.
- Dimensioni: Modulo compatto di 39 x 39 x 14 mm, adatto per installazione in scatole di distribuzione o scatole a muro.
- Certificazioni: Conformità CE, UKCA e RCM con marchi sul frontale della custodia.
Specifiche Tecniche
| Tipo di dispositivo | Unità di controllo elettrico |
| Tensione di alimentazione KNX | 21-31 VDC (tipico 29 VDC) |
| Consumo massimo | A 29 VDC: 6 mA / 174 mW; A 24 VDC: 10 mA / 240 mW |
| Temperatura di esercizio | 0 .. +55 °C |
| Temperatura di stoccaggio | -20 .. +55 °C |
| Umidità di esercizio | 5% - 95%, senza condensa |
| Umidità di stoccaggio | 5% - 95%, senza condensa |
| Classe di protezione | IP20, adatto per ambienti puliti |
| Tipo di installazione | Installazione indipendente in scatole di distribuzione o scatole a muro |
| Indicatore di funzionamento | LED di programmazione indica la modalità di programmazione (rosso) |
| Peso | 17 g |
| Materiale della custodia | PC FR V0, senza alogeni |
Specifiche degli Ingressi e Connessioni
| Numero di ingressi | 4 |
| Ingressi per connessione comune | 2 |
| Tensione di esercizio | +3,3 VDC nella connessione comune |
| Corrente di esercizio | 1 mA a 3,3 VDC (per ingresso) |
| Tipo di commutazione | Contatto secco tra ingresso e comune |
| Metodo di connessione | Blocco di terminale a vite (max. 0,2 Nm) |
| Sezione del cavo | 0,5-1 mm² (IEC) / 26-16 AWG (UL) |
| Lunghezza massima del cavo | 30 m |
| Lunghezza della sonda NTC | 1,5 m (estendibile fino a 30 m) |
| Precisione NTC (@ 25 °C) | ±0,5 °C |
| Risoluzione della temperatura | 0,1 °C |
| Tempo di risposta massimo | 10 ms |
Specifiche Aggiuntive
- Caratteristiche complementari: Classe B
- Classe di protezione: Classe III, adatto per utilizzo elettrico a lungo termine
- Tipo di funzionamento: Funzionamento continuo, Tipo 1
- Durata della carica elettrica: Carico a lungo termine
Il Modulo di Ingresso Zennio Quad PLUS è progettato per l'integrazione affidabile e flessibile di vari sensori e ingressi, ideale per i sistemi di gestione degli edifici intelligenti. Sono disponibili accessori come sonde di temperatura e sensori di movimento per estendere la funzionalità, offrendo prestazioni elevate in una custodia compatta e resistente.
