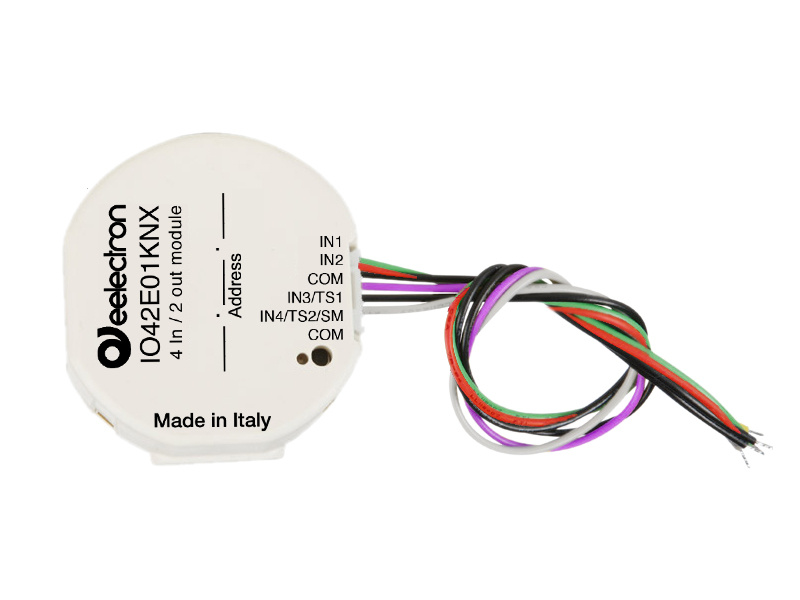

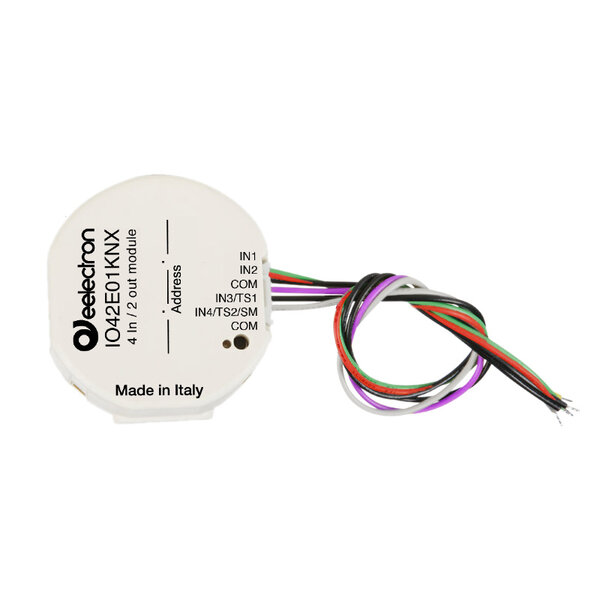

KNX inbouwinterface 4 ingangen / 2 uitgangen
Art.nr.: IO42E01KNX
Deze KNX inbouwinterface is een compacte input- en outputmodule voor professionele KNX-installaties. Het apparaat is ontworpen voor montage in inbouwdozen en combineert meerdere ingangstypen met twee bistabiele relaisuitgangen. De module ondersteunt KNX Data Secure en is geschikt voor toepassingen in woningen, hotels en utiliteitsgebouwen.
De module beschikt over in totaal 4 ingangen: 2 digitale ingangen, 1 configureerbare digitale/analoge ingang en 1 digitale/analoge ingang die optioneel kan worden gebruikt als smart sensor-ingang. Digitale ingangen zijn geschikt voor potentiaalvrije contacten zoals schakelaars, drukknoppen en sensoren en kunnen worden gebruikt voor schakelfuncties, jaloeziebediening, scènes, sequenties en logische functies.
Ingangen 3 en 4 kunnen worden geconfigureerd als analoge ingangen voor NTC-temperatuursensoren. Hiermee kan een temperatuurwaarde op de KNX-bus worden verzonden of een volledige thermostaatmodule worden aangestuurd. De geïntegreerde thermostaat regelt twee trappen met een PI-regelaar en is geschikt voor verwarming en koeling, ventielen en 2- en 4-pijps fan-coils.
Ingang 4 kan tevens worden gebruikt als smart sensor-ingang voor plug-in sensoren. Hiermee kunnen temperatuur, CO₂, VOC en eCO₂-waarden worden gemeten voor toepassingen zoals binnenluchtkwaliteitsbewaking en energie-efficiënte gebouwregeling.
De module beschikt over 2 bistabiele relaisuitgangen. Deze kunnen onafhankelijk worden gebruikt voor het schakelen van belastingen of gepaard worden geconfigureerd voor toepassingen zoals jaloezie- en rolluikbesturing, servomotoren of logische vergrendelingen.
Daarnaast is de module uitgerust met een geïntegreerde BLE Beacon (Bluetooth Low Energy) antenne, compatibel met iBeacon® en Eddystone®. Hiermee kunnen signalen worden verzonden naar mobiele apparaten voor locatie- en aanwezigheidsgerelateerde toepassingen. De zendfrequentie en signaalsterkte zijn instelbaar.
Verder zijn 12 logische blokken beschikbaar voor eenvoudige en complexe logische functies, inclusief vooraf gedefinieerde algoritmen voor temperatuur- en luchtvochtigheidsregeling en dauwpuntberekening. Ook is de Virtual Holder Logic geïntegreerd, speciaal ontwikkeld voor hoteltoepassingen om aanwezigheid betrouwbaar te detecteren.
Technische specificaties
- KNX / EIB communicatie-interface met KNX Data Secure
- Montage: inbouw (inbouwdoos)
- Voeding: via KNX-bus, 21 – 32 V DC
- Stroomverbruik: < 10 mA
- Aantal ingangen: 4 (digitaal / analoog / smart sensor)
- Aantal uitgangen: 2 bistabiele relais
- Relaisbelasting: 10 A cos φ 1 – 230 V AC
- Max. piekstroom relais: 50 A / 50 ms
- Ondersteuning voor NTC-temperatuursensoren
- Ondersteuning BLE Beacon (iBeacon® / Eddystone®)
- Bedrijfstemperatuur: -5 °C tot +45 °C
- Beschermingsgraad: IP20
- Afmetingen: Ø 52 mm x 28 mm
- Gewicht: ca. 50 g
Belangrijke opmerking
De relaisuitgangen zijn uitsluitend bedoeld voor schakeltoepassingen. Controleer altijd of de aangesloten belasting en de piekstroom van externe voedingen binnen de toegestane relaiswaarden blijven. Bij gebruik van LED-drivers moet worden gecontroleerd of de inschakelpiek niet hoger is dan de maximaal toegestane relaispiekstroom.
Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis en moet worden geïnstalleerd in overeenstemming met de geldende KNX-, elektrische- en veiligheidsnormen.
