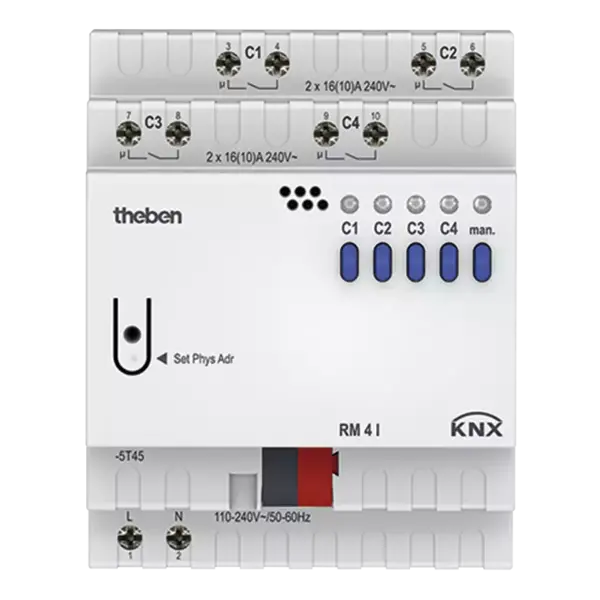

RM 4 I KNX schakelactor 4x16A C-Last FIX1 en stroomdetectie
€198,16 Excl. btw
€344,63 Excl. btw
€239,77 Incl. btw €417,00 Incl. btw. Niet op voorraad, wel beschikbaar
€239,77 Incl. btw €417,00 Incl. btw. Niet op voorraad, wel beschikbaar
4-voudige C-Last-schakelactor (16 A) met FIX1 en stroomherkenning. Voor hoge inschakelstromen. Handbediening en LED-status per kanaal. Lees meer
Specificaties
Merk:
Theben
Artikelnummer:
4940210
EAN:
4003468490297
Beschikbaarheid:
Niet op voorraad, wel beschikbaar
Levertijd:
Wordt verstuurd binnen circa 8 werkdagen.
Informatie

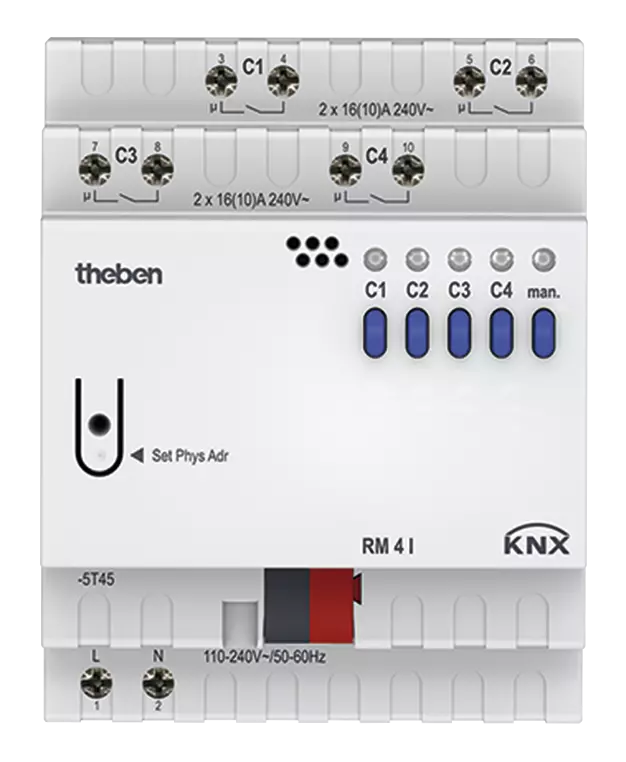

RM 4 I KNX – 4-voudige C-Last-schakelactor
Art.nr. 4940210
Toepassing
De RM 4 I KNX (Art.nr. 4940210) van Theben is een krachtige 4-voudige schakelactor voor KNX-installaties, geschikt voor hoge elektrische belastingen zoals LED’s, TL-verlichting, gloei- en halogeenlampen. Dankzij de FIX1-module is deze actor geoptimaliseerd voor capacitatieve lasten (C-Last) tot 16 A en beschikt hij over stroomherkenning per kanaal. De schakeluitgangen zijn handmatig bedienbaar, ook zonder busspanning, en bieden LED-statusweergave per kanaal.
Belangrijkste functies
- 4-voudige schakelactor voor capacitatieve belastingen (C-Last) tot 16 A
- FIX1-module: geschikt voor hoge inschakelstromen (max. 1500 A / 200 µs)
- Stroomherkenning per kanaal met meetnauwkeurigheid vanaf 150 mA
- Handmatige bediening direct op het apparaat, ook zonder KNX-busspanning
- LED-statusindicatie voor de schakeltoestand per kanaal
- Flexibele parametrering via ETS: schakelen, impulsfunctie, vertragingen, trapverlichting met voorwaarschuwing
- Logische functies: blokkeren, vrijgeven, EN/OF-functies
- Ondersteuning van centrale opdrachten: aan/uit, lichtscènes opslaan en oproepen
- Geschikt voor het schakelen van verschillende fases en SELV-circuits (indien alle kanalen SELV schakelen)
Technische gegevens
| Artikelnummer: | 4940210 |
| Voedingsspanning KNX: | Via bus, ≤ 4 mA |
| Netvoeding: | 110–240 V AC, 50/60 Hz |
| Standby-verbruik: | ca. 1,3 W |
| Montage: | DIN-rail (4 TE) |
| Type aansluiting: | Schroefklemmen en KNX-busklem |
| Max. kabeldiameter: | Massief: 0,5–6 mm², adereindhuls: 0,5–4 mm² |
| Aantal kanalen: | 4 |
| Soort contact: | Maakcontact, 16 A / 10 A |
| Openingswijdte: | < 3 mm |
| Ohmse belasting: | 3680 W |
| Capacitieve belasting: | 200 µF |
| Gloei-/halogeenlampen: | 2600 W |
| TL-lampen (KVG): | 2000 W (parallel gecompenseerd, 200 µF) |
| TL-lampen (EVSA): | 1650 W |
| Energiespaarlampen: | 410 W |
| LED < 2 W: | 75 W |
| LED 2–8 W: | 850 W |
| LED > 8 W: | 850 W |
| Inschakelstroom: | max. 1500 A / 200 µs |
| Spanning uitgang: | 240 V AC (potentiaalvrij) |
| SELV geschikt: | Ja, indien alle kanalen SELV schakelen |
| Stroommeting: | I > 1 A: ±8%, I < 1 A: ±100 mA, min. 150 mA meetbaar |
| Type module: | FIX1 |
| Omgevingstemperatuur: | -5 °C tot +45 °C |
| Beschermingsgraad: | IP20 |
| Beschermingsklasse: | Klasse II (volgens EN 60669) |
Belangrijke opmerkingen
- De RM 4 I KNX is ontworpen voor het schakelen van hoge belastingen zoals LED’s met hoge inschakelstromen – gebruik uitsluitend met geschikte bekabeling en installatievoorschriften.
- Configuratie via ETS-software (vanaf versie 5) is vereist voor volledige functionaliteit.
- Schakelen van verschillende fases is mogelijk dankzij potentiaalvrije uitgangen.
- Handmatige bediening blijft beschikbaar, zelfs zonder KNX-busspanning.
- Voor een nauwkeurige stroommeting moet de belasting per kanaal voldoende zijn (> 150 mA).
