WEINZIERL 5243 KNX IP-router voor DIN-railmontage (REG)
€298,89 Incl. btw €433,18 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie

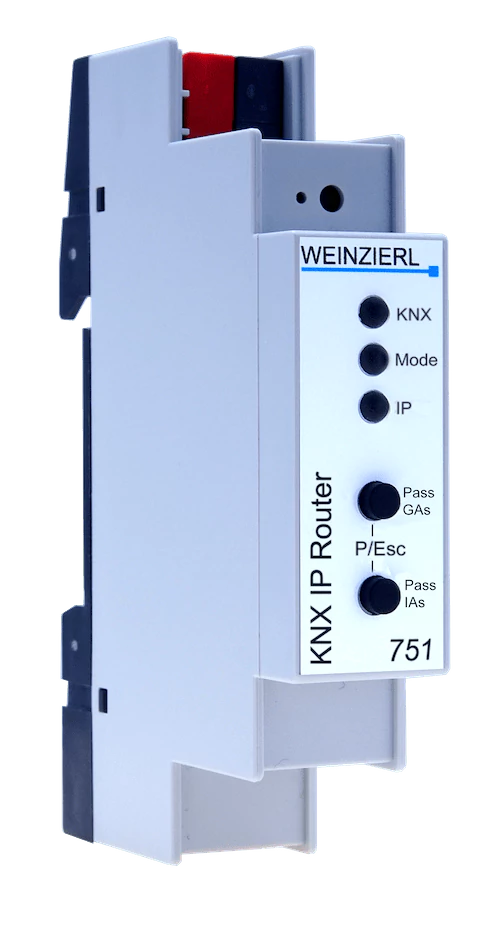

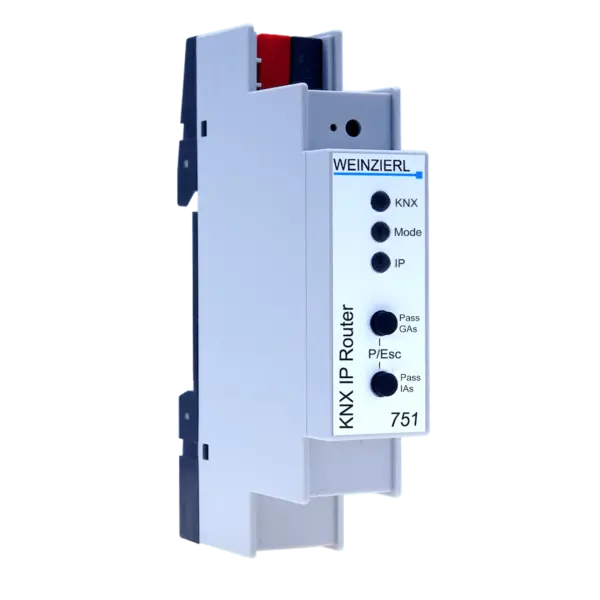

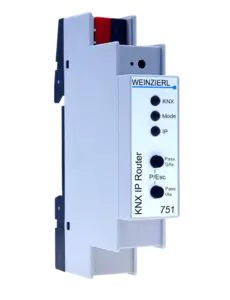

Productomschrijving – KNX IP Router 751
Art.nr. 5243
Toepassing
De Weinzierl KNX IP Router 751 is een zeer compacte, busgevoede KNX IP-router met een breedte van slechts 1 module (18 mm). Het apparaat zorgt voor de doorgifte van telegrammen tussen verschillende KNX-lijnen via IP (LAN), en fungeert tegelijk als programmeerinterface voor ETS®. Dankzij de uitgebreide filtertabel, ondersteuning van KNXnet/IP (core, tunneling, routing en device management), buffergeheugen en diagnose-LED’s is dit product ideaal voor moderne, schaalbare KNX-installaties.
Functies
- Compact ontwerp: slechts 1 TE (18 mm)
- Doorgifte van telegrammen via LAN als IP-backbone
- KNX IP-interface voor ETS-programmering (tunneling)
- Tot 5 gelijktijdige KNXnet/IP-tunnelingverbindingen
- Uitgebreide filtertabel voor hoofdgroepen 0 t/m 31
- Buffergeheugen voor maximaal 150 telegrammen
- IP-configuratie via DHCP of ETS (handmatig)
- Ondersteuning van protocollen: ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP, Auto IP
- KNX-interfaceprotocol: cEMI
- KNX-apparaatmodel: 0x091A
Technische gegevens
- Voedingsspanning: via KNX-bus, ca. 15 mA
- KNX-bus: aansluiting via standaard busklem (rood/zwart)
- LAN-aansluiting: RJ-45 Ethernet (10BaseT, 10 Mbit/s)
- Max. APDU-lengte: 55 byte
- Mediumtype: IP/TP
- Beschermingsgraad: IP20 (volgens EN 60529)
- Bedrijfstemperatuur: -5 °C tot +45 °C
- Opslagtemperatuur: -25 °C tot +70 °C
- Relatieve luchtvochtigheid: 5% tot 93% (niet-condenserend)
- Behuizing: kunststof (PC), DIN-railmontage (1 module = 18 mm)
- Gewicht: ca. 40 g
- Montage: op standaard DIN-rail, in droge binnenomgevingen
Bediening en diagnose
- 2 bedieningsknoppen voor lokale functies en reset
- 3 meerkleurige status-LEDs voor bedrijfstoestand en diagnose
- KNX-programmeerknop met rode programmeer-LED
Conformiteit en normen
- CE-conform
- EMV-richtlijn: 2014/30/EU
- RoHS-richtlijn: 2011/65/EU
- Toegepaste normen:
- EN 63044-3:2018
- EN 63044-5-1/2/3:2019
- EN 61000-6-2:2019
- EN 61000-6-3:2021
- EN 63000:2018
Belangrijke opmerking
Let op: De KNX IP Router 751 is uitsluitend bedoeld voor vaste montage op DIN-rail in droge binnenruimtes of verdeelinrichtingen. De voeding vindt plaats via de KNX-bus; een externe voeding is niet vereist. Voor volledige functionaliteit moet het apparaat correct worden geconfigureerd in ETS, inclusief handmatige of DHCP-IP-toewijzing.
