Interface de embutir KNX 4 entradas / 2 saídas
€111,32 Incl. IVA €198,44 Incl. IVA. Esgotado, mas disponível
Especificações
Informação
Link para o site eelectron (Inglês)

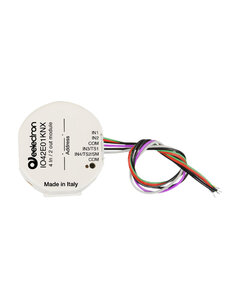

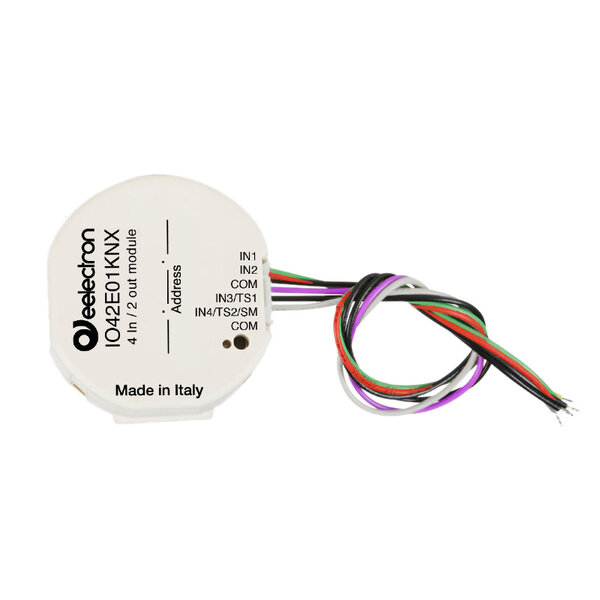

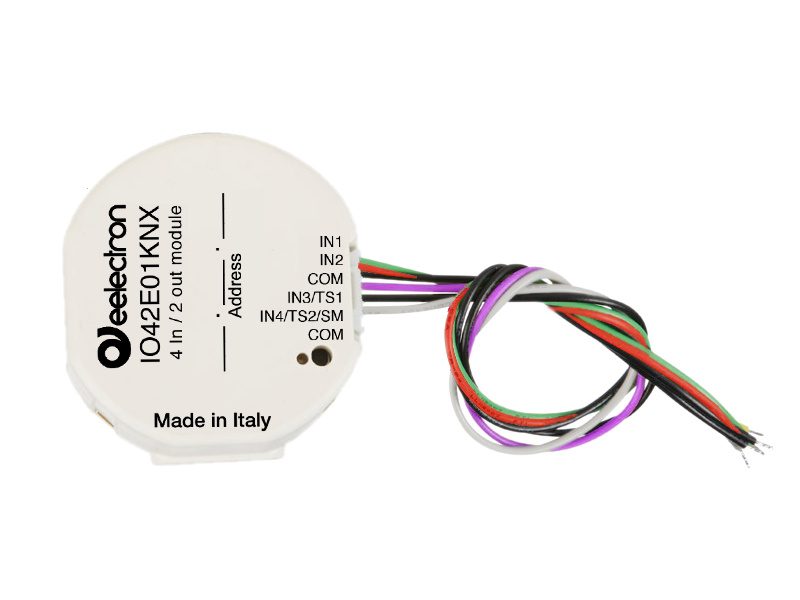

Interface de embutir KNX 4 entradas / 2 saídas
Ref.: IO42E01KNX
Esta interface KNX de embutir é um módulo compacto de entradas e saídas para instalações KNX profissionais. O dispositivo foi concebido para montagem em caixas de embutir e combina vários tipos de entradas com duas saídas de relé biestáveis. O módulo suporta KNX Data Secure e é adequado para aplicações residenciais, hoteleiras e de edifícios comerciais.
O módulo dispõe de um total de 4 entradas: 2 entradas digitais, 1 entrada digital/analógica configurável e 1 entrada digital/analógica que pode ser utilizada opcionalmente como entrada para sensor inteligente. As entradas digitais destinam-se a contactos livres de potencial, como interruptores, botões de pressão e sensores, e podem ser utilizadas para funções de comutação, controlo de estores, cenários, sequências e funções lógicas.
As entradas 3 e 4 podem ser configuradas como entradas analógicas para sondas de temperatura NTC. Isto permite enviar um valor de temperatura para o bus KNX ou gerir um módulo de termóstato completo. O termóstato integrado controla dois estágios com um regulador PI e é adequado para sistemas de aquecimento e arrefecimento, válvulas e fan-coils de 2 e 4 tubos.
A entrada 4 também pode ser utilizada como entrada para sensor inteligente para ligação de sensores plug-in. Isto permite medir valores de temperatura, CO₂, VOC e eCO₂ para aplicações como a monitorização da qualidade do ar interior e o controlo energético eficiente de edifícios.
O módulo dispõe de 2 saídas de relé biestáveis. Estas podem ser utilizadas de forma independente para a comutação de cargas ou configuradas em pares para aplicações como o controlo de estores e persianas, servomotores ou interbloqueios lógicos.
Além disso, o módulo está equipado com uma antena BLE Beacon (Bluetooth Low Energy) integrada, compatível com iBeacon® e Eddystone®. Isto permite o envio de sinais para dispositivos móveis para aplicações relacionadas com localização e presença. A frequência de transmissão e a intensidade do sinal são ajustáveis.
Adicionalmente, estão disponíveis 12 blocos lógicos para funções lógicas simples e complexas, incluindo algoritmos predefinidos para o controlo da temperatura e da humidade, bem como o cálculo do ponto de orvalho. A Virtual Holder Logic também está integrada, desenvolvida especificamente para aplicações hoteleiras para detetar de forma fiável a presença nos quartos.
Especificações técnicas
- Interface de comunicação KNX / EIB com KNX Data Secure
- Montagem: embutida (caixa de embutir)
- Alimentação: através do bus KNX, 21 – 32 V DC
- Consumo de corrente: < 10 mA
- Número de entradas: 4 (digital / analógica / sensor inteligente)
- Número de saídas: 2 relés biestáveis
- Carga do relé: 10 A cos φ 1 – 230 V AC
- Corrente máxima de arranque do relé: 50 A / 50 ms
- Compatibilidade com sondas de temperatura NTC
- Compatibilidade BLE Beacon (iBeacon® / Eddystone®)
- Temperatura de funcionamento: -5 °C a +45 °C
- Grau de proteção: IP20
- Dimensões: Ø 52 mm x 28 mm
- Peso: aprox. 50 g
Nota importante
As saídas de relé destinam-se exclusivamente a aplicações de comutação. Verifique sempre se a carga ligada e a corrente de arranque das fontes de alimentação externas permanecem dentro dos limites permitidos para os relés. Ao utilizar drivers LED, deve confirmar-se que a corrente de arranque não excede o valor máximo admissível para o relé.
O dispositivo destina-se exclusivamente a utilização em interiores e deve ser instalado em conformidade com as normas KNX, elétricas e de segurança aplicáveis.
Produtos relacionados

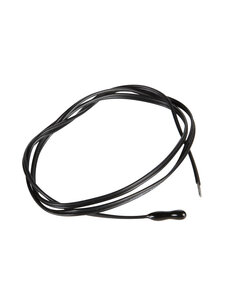

Sonda de temperatura NTC para medições precisas em instalações KNX com intervalo de −20 °C a +100 °C. Adequada para medição de temperatura e funções de termóstato. Fornecida exclusivamente em conjunto de 4 unidades (TS01A04ACC).
€39,93 Incl. IVA

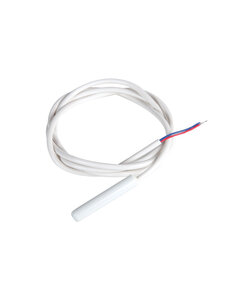

Sonda de temperatura NTC para medições precisas em instalações KNX com intervalo de −50 °C a +60 °C. Adequada para medição de temperatura e funções de termóstato. Fornecida exclusivamente em conjunto de 4 unidades (TS01B04ACC).
€39,93 Incl. IVA
