PD-C 360i/24 KNX UP | 360°, 24 m | Detetor de presença
€136,81 Incl. IVA €227,48 Incl. IVA. Esgotado, mas disponível
Especificações
Informação
PD-C 360i/24 KNX UP – Detetor de presença de teto

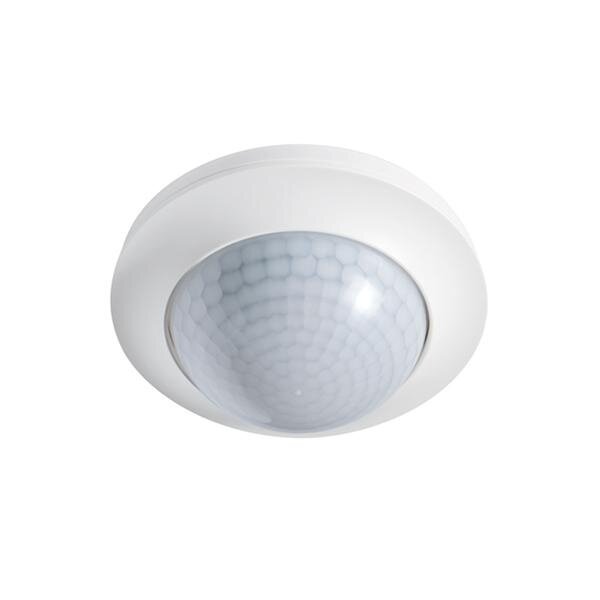

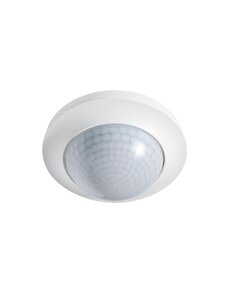

PD-C 360i/24 KNX UP
branco RAL9010 — art. nº: EP10427428

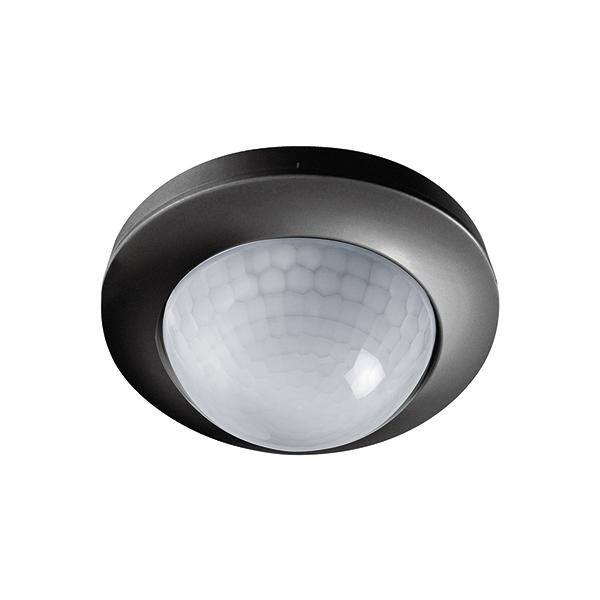

PD-C 360i/24 KNX UP BK
preto RAL9005 — art. nº: EP10427671
O PD-C 360i/24 KNX UP é um detetor de presença de teto para sistemas KNX com deteção a 360° e alcance até Ø 24 m. Oferece deteção de presença/movimento, controlo constante de luz dependente da luz diurna (5–2000 lx), 2 canais de iluminação e 1 canal HVAC. Funções: comando manual, master/slave, luz noturna, luz de orientação, ajuste de offset (C2 em relação a C1) e comutação HVAC. Em comparação com a versão ECO, inclui regulação/dimming, luz de orientação e canal HVAC.
Nota importante
Manter uma distância mínima de 5 m entre o detetor e antenas de rádio (ex.: pontos de acesso Wi-Fi) para evitar interferências.
Características & funções

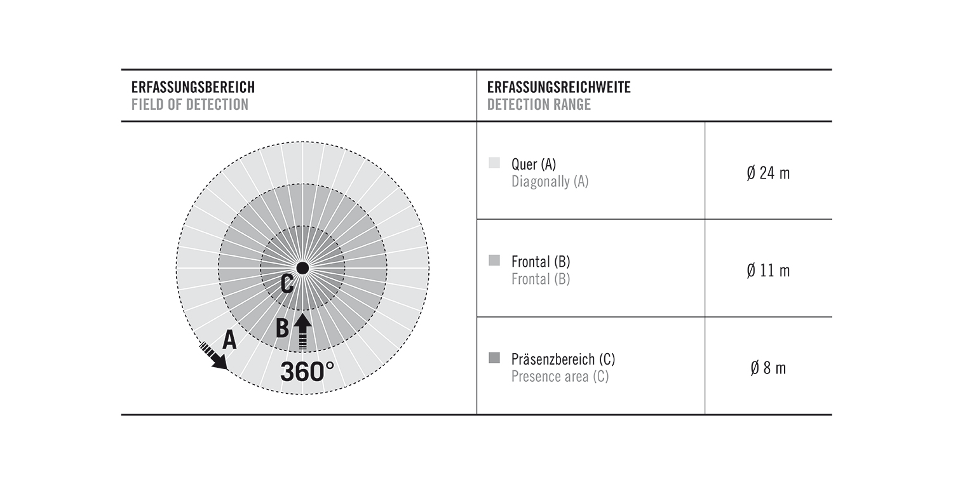

- Ângulo de deteção 360°, alcance diagonal Ø 24 m; frontal Ø 11 m; área de presença Ø 8 m (até 453 m²)
- Controlo constante de luz (5–2000 lx)
- 2 canais de luz (comutação & regulação/dimming) + 1 canal HVAC (comutação)
- Modos: semi-automático e totalmente automático
- Comando manual, função master/slave, função de luz noturna
- Luz de orientação: desligada / 10–50 % (2 valores selecionáveis)
- Offset C2 em relação a C1: −50 %…+50 %
- Sensibilidade ajustável; envio cíclico de telegramas
- Entradas KNX: regulação manual de luz, bloqueios, reset, slave
- Saídas KNX: presença, estado, valor de luminosidade, HVAC
- Controlável por comando remoto; fornecido com máscara de lente
Instalação
- Local: teto
- Montagem: embutida em caixa Ø 68 mm

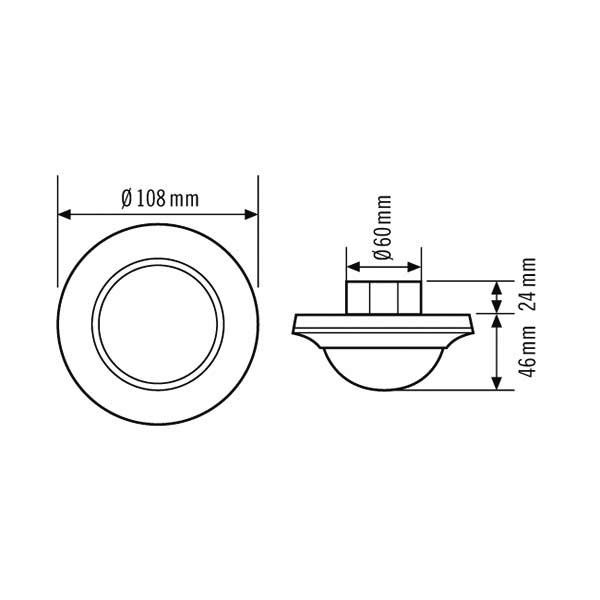

- Dimensões de encaixe: profundidade 24 mm, Ø 60 mm
- Altura recomendada: 3 m (máx. recomendada 5 m)
Dados técnicos
| Geral | |
|---|---|
| Categoria do dispositivo | Detetor de presença de teto |
| Conformidade | CE, EAC, RoHS, RAEE |
| Garantia | 5 anos |
| Carcaça & ambiente | |
| Dimensões | A/P 70 mm, Ø 108 mm |
| Peso | 128 g |
| Material | Policarbonato estabilizado UV |
| Grau de proteção | IP20 |
| Temperatura de funcionamento | +5 °C…+50 °C |
| Humidade relativa | 5–93 %, sem condensação |
| Variantes de cor | Branco RAL9010 (UP), Preto RAL9005 (UP BK) |
| Elétrico | |
| Sistema de controlo | KNX |
| Classe de proteção | III |
| Tensão nominal | 29–31 V DC |
| Potência consumida | 0,2 W |
| Consumo de corrente | 6 mA |
| Sensores & deteção | |
| Ângulo de deteção | 360° |
| Alcances | Diagonal Ø 24 m; frontal Ø 11 m; presença Ø 8 m |
| Área de deteção | Até 453 m² |
| Intervalo de luminosidade | 5–2000 lx |
| Canais & controlo | |
| Canais de luz | 2 (C1 & C2) |
| Função C1/C2 | Comutação & regulação/dimming |
| Tempo de desligamento C1 | 30 s…720 min (passos) |
| Tempo de desligamento C2 | 10 s…60 min (passos) |
| Luz de orientação | Desligada / 10–50 % (2 valores), duração 60 s…250 min |
| Offset C2/C1 | −50 %…+50 % |
| Canais HVAC | 1 (C3) |
| Função C3 (HVAC) | Comutação; atraso de ligação 120 s…30 min; duração 30 s…720 min |
| Entradas de impulso | 2× iluminação, 1× HVAC; entrada slave presente |
| Tempos de atraso gerais | Ligação 30 s; desligamento 300 s (padrão) |
| Conexão | Bornes de encaixe; contacto de comutação via bus KNX |
Comparação com a versão ECO
| Característica | PD-C 360i/24 KNX UP | PD-C 360i/24 KNX ECO UP |
|---|---|---|
| Controlo constante de luz | Sim (5–2000 lx) | Não |
| Canal HVAC | 1 canal (comutação) | Nenhum canal HVAC |
| Canais de luz | 2 (comutação & regulação/dimming) | 2 (apenas comutação) |
| Offset C2/C1 | Sim | Não |
| Luz de orientação | Sim (10–50 %, 2 valores) | Não |
| Altura máx. de montagem recomendada | 5 m | 10 m |
