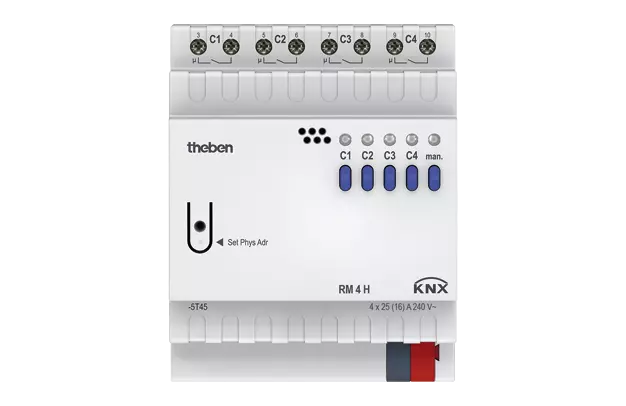

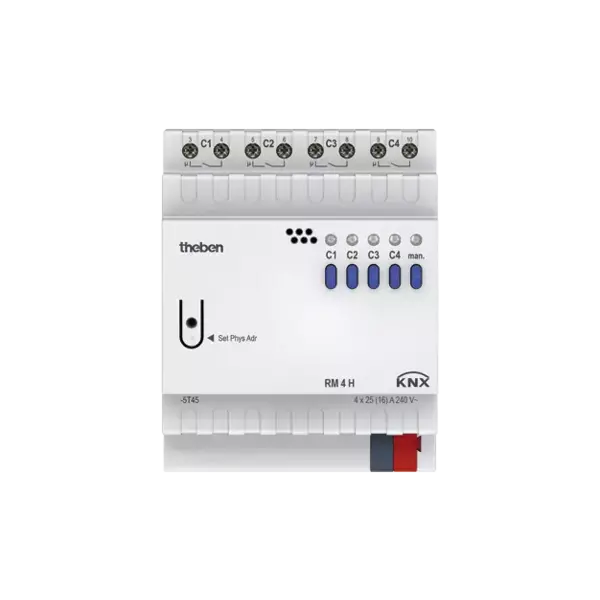

RM 4 H KNX atuador 4x25A carga C FIX1

Name: Theben RM 4 H KNX atuador 4x25A carga C FIX1
Brand: Theben
Price: 208.07 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€208,07 Excl. IVA €361,86 Excl. IVA
€251,76 Incl. IVA €437,85 Incl. IVA. Esgotado, mas disponível

Preço unitário: €208,07 / Peça

Atuador KNX de 4 canais de alta potência (25 A) com módulo FIX1 e relés biestáveis. Controlo manual e LED por canal. Para cargas de iluminação elevadas. Leia mais

Especificações

Marca:

Theben

Numero de artigo::

4940212

EAN:

4003468491430

Disponibilidade:

Esgotado, mas disponível

Prazo de entrega:

Enviado em aproximadamente 8 dias úteis (atenção: este é um prazo indicativo e depende da disponibilidade do fabricante; em alguns casos, pode ser enviado mais cedo, mas também pode demorar mais).

Informação

Datasheet

RM 4 H KNX – Atuador de comutação KNX de 4 canais de alta potência

Art. nº 4940212

Aplicação

O RM 4 H KNX da Theben é um atuador de comutação de 4 canais para instalações KNX, projetado para comutar cargas elétricas elevadas, como iluminação LED, lâmpadas incandescentes e halógenas. Equipado com o módulo FIX1 e relés biestáveis, o dispositivo é otimizado para cargas capacitivas (C-carga) de até 25 A por canal. Cada saída possui comando manual e indicação LED de estado. A configuração através do software ETS permite ativar várias funções como temporizações, impulsos e lógica de comutação. Os contactos sem potencial permitem também a comutação de diferentes fases da rede.

Principais funções

Atuador KNX de 4 canais de alta potência, até 25 A por canal
Equipado com módulo FIX1 e relés biestáveis
Apto para correntes de arranque até 1200 A (200 µs)
Comando manual disponível diretamente no dispositivo
Indicação LED de estado por canal
Configuração via ETS: comutação LIGAR/DESLIGAR, impulso, atraso de ligar/desligar, luz de escada com aviso prévio
Funções lógicas: bloqueio, E, OU, ativação
Permite comutação de diferentes fases

Dados técnicos

Número do artigo	4940212
Tensão de alimentação KNX	<10 mA
Montagem	Calha DIN (4 TE)
Tipo de ligação	Bornes de parafuso e borne de bus KNX
Secção máxima do cabo	Maciço: 0,5–6 mm²; com terminal: 0,5–4 mm²
Número de canais	4
Tipo de contacto	Relé biestável, 25 A / 16 A
Abertura dos contactos	< 3 mm
Carga óhmica	4800 W
Lâmpadas economizadoras	410 W
LED < 2 W	75 W
LED 2–8 W	850 W
LED > 8 W	850 W
Corrente de arranque	máx. 1200 A / 200 µs
Comutação de diferentes fases	Possível
Apto para carga C	Sim, com módulo FIX1
Temperatura ambiente	-5 °C a +45 °C
Grau de proteção	IP20
Classe de proteção	Classe II conforme EN 60669

Notas importantes

O RM 4 H KNX foi desenvolvido para comutar cargas elevadas – utilize apenas com cablagem adequada e em conformidade com as normas de instalação aplicáveis.
A configuração via software ETS (versão 5 ou superior) é necessária para acesso completo às funcionalidades.
Os contactos sem potencial permitem a comutação de diferentes fases da rede.
O controlo manual permanece disponível mesmo sem tensão no bus KNX.
