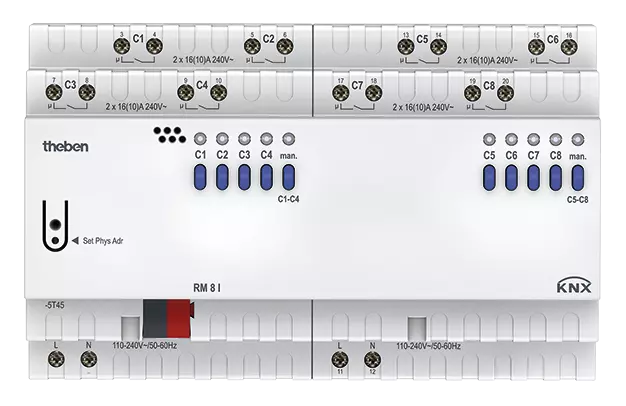

RM 8 I KNX atuador 8x16A carga C FIX2 com deteção de corrente

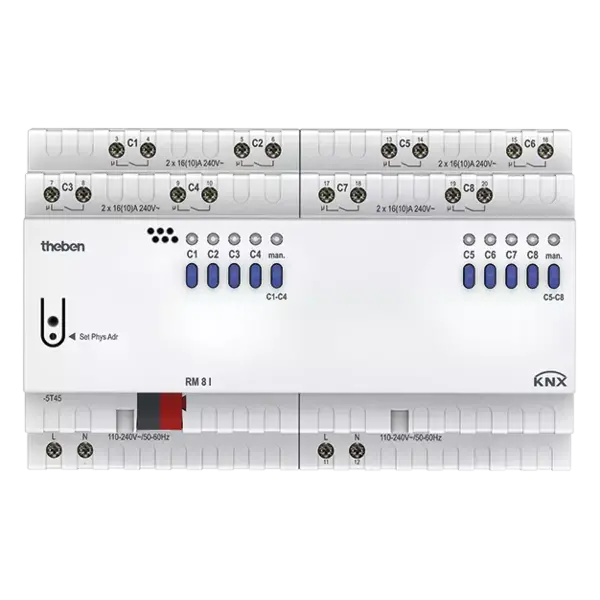

Name: Theben RM 8 I KNX atuador 8x16A carga C FIX2 com deteção de corrente
Brand: Theben
Price: 287.32 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€287,32 Excl. IVA €499,70 Excl. IVA
€347,66 Incl. IVA €604,64 Incl. IVA. Esgotado, mas disponível

Preço unitário: €287,32 / Peça

Atuador de 8 canais (16 A) com módulo FIX2 para altas correntes. Com deteção de corrente, controlo manual e LED por canal. Leia mais

Especificações

Marca:

Theben

Numero de artigo::

4940215

EAN:

4003468490303

Disponibilidade:

Esgotado, mas disponível

Prazo de entrega:

Será enviado dentro de aproximadamente 8 dias úteis.

Informação

Datasheet

RM 8 I KNX – Atuador de comutação de 8 canais para cargas capacitivas

Art. nº 4940215

Aplicação

O RM 8 I KNX da Theben é um potente atuador de comutação de 8 canais para instalações KNX, projetado para comutar cargas elétricas elevadas como LEDs, lâmpadas fluorescentes, incandescentes e halógenas. Graças ao módulo FIX2, o dispositivo é ideal para cargas capacitivas (C-carga) até 16 A por canal e oferece um desempenho fiável perante correntes de arranque de até 1500 A (200 µs). As saídas de comutação dispõem de deteção de corrente por canal e podem ser operadas manualmente mesmo sem tensão de bus KNX. Os LEDs indicam o estado de comutação de cada canal individualmente.

Principais funções

Atuador de comutação de 8 canais para cargas capacitivas (C-carga) até 16 A
Módulo FIX2: adequado para correntes de arranque elevadas (máx. 1500 A / 200 µs)
Deteção de corrente por canal com precisão a partir de 150 mA
Comando manual por canal, mesmo sem tensão de bus
Indicação de estado LED por canal
Funções configuráveis via ETS: comutação, impulso, atraso de ligar/desligar, iluminação de escada com aviso prévio
Funções lógicas como bloqueio, E, OU, ativação
Suporte para comandos centrais: LIGADO/DESLIGADO contínuo, comutação central, guardar e recuperar cenas de luz
Apto para comutação de diferentes fases
Uso SELV possível se todos os canais comutarem exclusivamente circuitos SELV

Dados técnicos

Número do artigo	4940215
Tensão de alimentação KNX	Através do bus, ≤ 4 mA
Tensão da rede	110–240 V AC, 50/60 Hz
Consumo em standby	aprox. 2,4 W
Montagem	Calha DIN (8 TE)
Tipo de ligação	Bornes de parafuso e borne de bus KNX
Secção máxima do cabo	Maciço: 0,5–6 mm², com terminal: 0,5–4 mm²
Número de canais	8
Tipo de contacto	Contacto de fecho, 16 A / 10 A
Abertura dos contactos	< 3 mm
Carga óhmica	3680 W
Carga capacitiva	200 µF
Lâmpadas incandescentes / halogéneas	2600 W
Lâmpadas fluorescentes (balastro convencional, compensação paralela)	2000 W (200 µF)
Lâmpadas fluorescentes (balastro eletrónico)	1650 W
Lâmpadas economizadoras	410 W
LED < 2 W	75 W
LED 2–8 W	850 W
LED > 8 W	850 W
Corrente de arranque	máx. 1500 A / 200 µs
Saída de comutação	Sem potencial, 240 V AC
Compatível com SELV	Sim, se todos os canais comutarem apenas SELV
Precisão da medição de corrente	I > 1 A: ±8 %, I < 1 A: ±100 mA, mínimo 150 mA
Tipo de módulo	FIX2
Temperatura ambiente	-5 °C a +45 °C
Grau de proteção	IP20
Classe de proteção	Classe II conforme EN 60669

Notas importantes

O RM 8 I KNX é otimizado para comutação de cargas elevadas com altas correntes de arranque – utilize apenas com cablagem adequada e de acordo com as normas de instalação aplicáveis.
Para acesso completo às funcionalidades, é necessária a configuração através do software ETS (versão 5 ou superior).
As saídas sem potencial permitem a comutação de diferentes fases de rede.
O controlo manual está sempre disponível, mesmo sem tensão ativa no bus KNX.
Para uma medição precisa da corrente, a carga por canal deve ser de pelo menos 150 mA.
