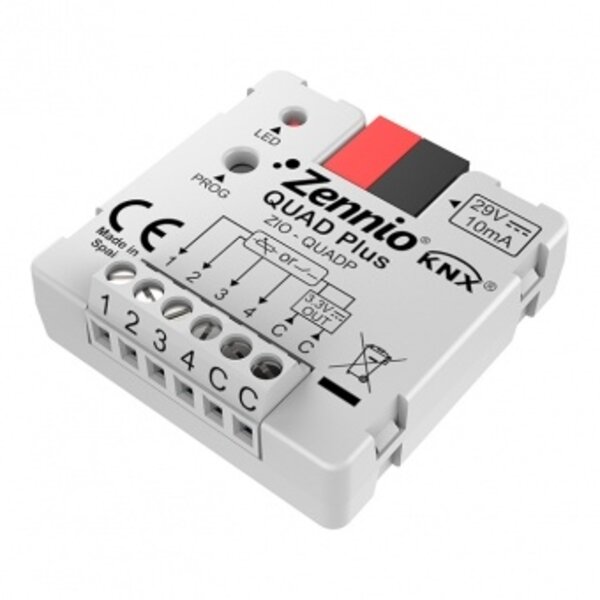

Módulo Zennio Quad PLUS com 4 entradas analógicas-digitais

78,12 Excl. IVA €105,00 Excl. IVA
€94,53 Incl. IVA 127,05 Incl. IVA.
Out of stock, but available Manual
Preço unitário: €78,12 / Peça
Módulo de entrada com 4 entradas analógicas/digitais configuráveis e 4 termostatos. Funciona sem fonte externa. Design compacto para fácil instalação. Leia mais

Especificações

Marca:
Zennio
Numero de artigo::
ZIO-QUADP
EAN:
8411080791863
Disponibilidade:
Out of stock, but available
Prazo de entrega:
Será enviado dentro de aproximadamente 8 dias úteis.

Informação

Datasheet

Zennio Quad PLUS Módulo de Entrada com 4 Entradas Analógicas-Digitais

O Zennio Quad PLUS é um sensor analógico-digital versátil que oferece uma ampla gama de funcionalidades. Inclui quatro entradas multifuncionais configuráveis como entradas digitais para sensores, botões sem potencial, sondas de temperatura ou sensores de movimento. Este módulo também suporta quatro termostatos independentes para controle de aquecimento e resfriamento, com salvamento de dados em caso de falha do barramento KNX.

Principais Características

  • Quatro entradas configuráveis: Cada entrada pode ser configurada como entrada binária, sonda de temperatura (NTC com curva personalizável) ou sensor de movimento, oferecendo flexibilidade para várias aplicações.
  • Quatro termostatos integrados: Para controle preciso de sistemas de aquecimento e resfriamento em várias salas.
  • Função de salvamento de dados em caso de falha do barramento KNX: Retenção completa de dados e recuperação automática ao reiniciar o barramento.
  • BCU KNX integrado: Tipo TP1-256, com consumo típico de 29 VDC, sem necessidade de alimentação externa adicional.
  • Dimensões: Módulo compacto de 39 x 39 x 14 mm, adequado para instalação em caixas de distribuição ou caixas de parede.
  • Certificações: Conformidade CE, UKCA e RCM, com marcas na parte frontal do invólucro.

Especificações Técnicas

Tipo de dispositivo Unidade de controle elétrico
Tensão de alimentação KNX 21-31 VDC (típico 29 VDC)
Consumo máximo A 29 VDC: 6 mA / 174 mW; A 24 VDC: 10 mA / 240 mW
Temperatura de operação 0 .. +55 °C
Temperatura de armazenamento -20 .. +55 °C
Umidade de operação 5% - 95%, sem condensação
Umidade de armazenamento 5% - 95%, sem condensação
Classe de proteção IP20, adequado para ambientes limpos
Tipo de instalação Instalação independente em caixas de distribuição ou caixas de parede
Indicador de operação LED de programação indica modo de programação (vermelho)
Peso 17 g
Material do invólucro PC FR V0, sem halogênio

Especificações das Entradas e Conexões

Número de entradas 4
Entradas por conexão comum 2
Tensão de operação +3,3 VDC na conexão comum
Corrente de operação 1 mA a 3,3 VDC (por entrada)
Tipo de comutação Contato seco entre entrada e comum
Método de conexão Bloco de terminal de parafuso (max. 0,2 Nm)
Seção do cabo 0,5-1 mm² (IEC) / 26-16 AWG (UL)
Comprimento máximo do cabo 30 m
Comprimento da sonda NTC 1,5 m (extensível até 30 m)
Precisão NTC (@ 25 °C) ±0,5 °C
Resolução de temperatura 0,1 °C
Tempo máximo de resposta 10 ms

Especificações Adicionais

  • Características complementares: Classe B
  • Classe de proteção: Classe III, adequada para operação elétrica de longo prazo
  • Tipo de operação: Operação contínua, Tipo 1
  • Duração da carga elétrica: Carga de longo prazo

O Módulo de Entrada Zennio Quad PLUS foi projetado para integração confiável e flexível de vários sensores e entradas, ideal para sistemas de gestão de edifícios inteligentes. Acessórios como sondas de temperatura e sensores de movimento estão disponíveis para expandir a funcionalidade, oferecendo alto desempenho em um invólucro compacto e durável.
