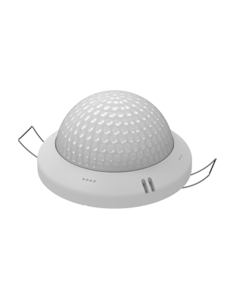

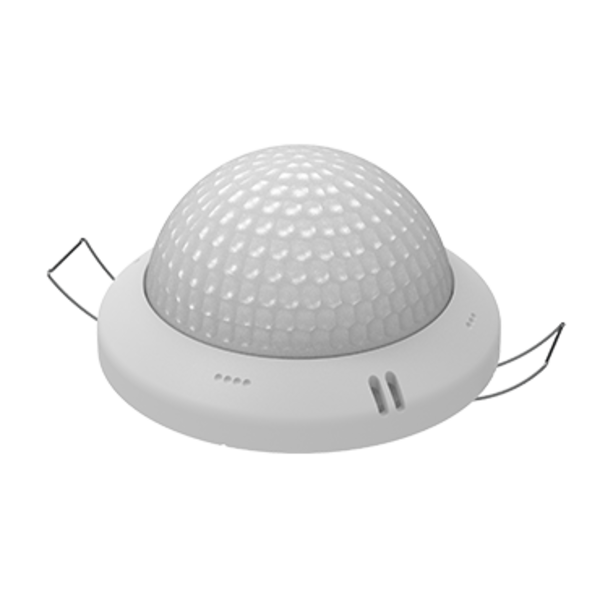

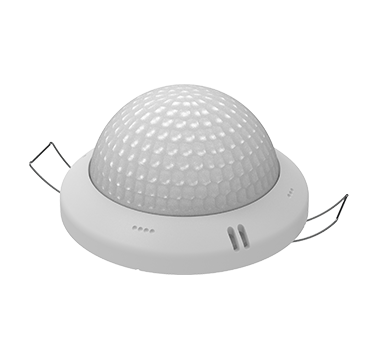

Presentia C MultiSensor KNX teto com CO₂ e humidade
€141,89 Excl. IVA
€199,00 Excl. IVA
€171,69 Incl. IVA €240,79 Incl. IVA. Esgotado, mas disponível
€171,69 Incl. IVA €240,79 Incl. IVA. Esgotado, mas disponível
Detetor de presença KNX de teto com sensores PIR, luz, temperatura, humidade e CO₂. Para controlo de luz, clima e qualidade do ar. Montagem embutida ou de superfície, KNX Secure. Leia mais
Especificações
Marca:
Zennio
Numero de artigo::
ZPDCMSW
EAN:
8411080792587
Disponibilidade:
Esgotado, mas disponível
Prazo de entrega:
Enviado em aproximadamente 8 dias úteis (atenção: este é um prazo indicativo e depende da disponibilidade do fabricante; em alguns casos, pode ser enviado mais cedo, mas também pode demorar mais).
Informação
Link para o site da Zennio (Inglês)
Presentia C MultiSensor – Branco e Antracite
Cód.: ZPDCMSW (Branco), ZPDCMSA (Antracite)
Descrição
Detetor de presença KNX para teto com cobertura de 360° e sensores integrados de luminosidade, temperatura, humidade relativa e CO₂. Ideal para regulação constante da luz, deteção de presença/ocupação e gestão do clima e da qualidade do ar. Disponível em branco (ZPDCMSW) e antracite (ZPDCMSA). Compatível com KNX Data Secure e instalação encastrada ou à superfície.
Aplicações
- Escritórios, salas de reunião, salas de aula, hotéis e instalações de saúde
- Iluminação automática com regulação constante de lux ou limiar
- Controlo climático através de termóstato integrado e medição de temperatura/humidade
- Monitorização da qualidade do ar e controlo da ventilação com base no CO₂
Características principais
- Detetor de presença PIR com 4 setores e sensibilidade ajustável
- Sensor de luz com resposta espectral semelhante ao olho humano
- Sensores integrados de temperatura, humidade e CO₂ + controlador de CO₂
- 6 canais de deteção de presença e 2 canais de regulação constante da luz
- Deteção de ocupação, 10 funções lógicas, módulo termóstato
- 2 entradas analógicas/digitais (contacto seco) para contactos externos/NTC
- Configuração master/slave para espaços amplos
- Memorização de dados em caso de falha do bus KNX e recuperação automática
- BCU KNX integrada (TP1-256); compatível com KNX Data Secure
- Indicação LED por setor e botão de programação com modo seguro
Dados técnicos
Gerais
| Alimentação KNX | 29 VDC SELV (típ.); gama 21–31 VDC |
|---|---|
| Potência/Consumo | 8,4 mA / 243,6 mW @29 VDC (típ.); 10 mA / 240 mW @24 VDC |
| Conexão ao bus | Conetor TP1 para condutor rígido Ø0,8 mm |
| Alimentação externa | Não necessária |
| Temperatura de funcionamento | 0 … +35 °C |
| Temperatura de armazenamento | −20 … +55 °C |
| Humidade relativa (func./armazenamento) | 5 … 95 % (sem condensação) |
| Grau de proteção | IP20, ambiente limpo |
| Classe de proteção | Classe III |
| Dimensões | Ø 84 × 47 mm |
| Peso | 66 g |
| Montagem | Encastre ou superfície (acessório incluído) |
| Conformidade | CE, UKCA (marcação no verso) |
Sensores integrados
| Temperatura | Gama −10 … +60 °C; resolução 0,1 °C; precisão ±0,8 °C (@25 °C) |
|---|---|
| Humidade relativa | Gama 0 … 100 %UR; resolução 1 %; precisão ±6 %UR; resposta ≈ 1 s; deriva ±0,25 %/ano |
| CO₂ | Gama 400 … 2000 ppm; resolução 10 ppm; precisão ±50 ppm; deriva ±5 ppm / 5 anos |
| Sensor de luz | Resposta espectral semelhante ao olho humano; calibração ajustável |
Áreas de deteção e presença (h = 2,7 / 4,0 m)
| Parâmetro | 2,7 m | 4,0 m |
|---|---|---|
| Deteção de movimento máx. (tangencial) | Ø 30 m | Ø 25 m |
| Deteção de movimento máx. (radial) | Ø 20 m | Ø 16 m |
| Área de presença (1 m do chão) | Ø 10 m | Ø 10 m |
| Área máx. (independente da sensibilidade) | Ø 6 m | Ø 6 m |
Nota: diferentes alturas de montagem alteram as áreas. A deteção radial é inferior à tangencial.
Lógica e canais
| Canais de presença | 6 configuráveis de forma independente |
|---|---|
| Regulação constante da luz | 2 canais (ponto de luz ajustável) |
| Funções lógicas | 10 (AND/OR, temporizador, limiares, inversões) |
| Termóstato | Controlador integrado (aquecimento/arrefecimento, setpoint) |
| Deteção de ocupação | Sim (para estado da sala e cenas) |
Entradas (A/D)
| Número | 2 (por comum: 2) |
|---|---|
| Tipo de comutação | Contacto seco entre entrada e comum |
| Tensão de funcionamento | +3,3 VDC no comum |
| Corrente por entrada | ≈ 1 mA @ 3,3 VDC |
| Cabeamento | Bloco de terminais de parafuso, 0,5–1 mm² (IEC) / 26–16 AWG (UL), máx. 30 m |
| NTC (sonda externa) | Resolução 0,1 °C; precisão ±0,5 °C (@25 °C) |
| Tempo máx. de resposta | 10 ms |
Variantes e identificação
- Branco: ZPDCMSW — EAN 8411080792587
- Antracite: ZPDCMSA — EAN 8411080792594
Instalação e utilização
- Montagem encastrada ou à superfície; marcações de orientação no corpo
- Botão de programação: pressão curta para modo de programação; manter premido ao ligar para modo seguro
- Reset de fábrica KNX Secure: no modo seguro, manter premido ≈ 10 s até mudança de estado do LED
- Indicação LED: vermelho para programação/segurança, azul intermitente na inicialização; flash branco por setor
Conteúdo da embalagem
- Detetor (branco ou antracite), base/placa de montagem, manual
Notas importantes
- Instalação apenas por pessoal qualificado de acordo com as normas locais.
- Nunca ligar tensão de rede ou outras tensões externas ao bus KNX.
- Garantir separação adequada entre tensão de rede/auxiliar, cablagem KNX e acessórios.
- Uso interno em ambientes secos e limpos (IP20). Evitar condensação e coberturas.
- Os valores de lux e deteção dependem da altura de montagem, posição e ambiente.
- Memorização completa de dados em caso de falha do bus; comportamento no reinício segundo parametrização ETS.
- Este dispositivo contém software sujeito a licenças específicas; consultar informações do fabricante.
