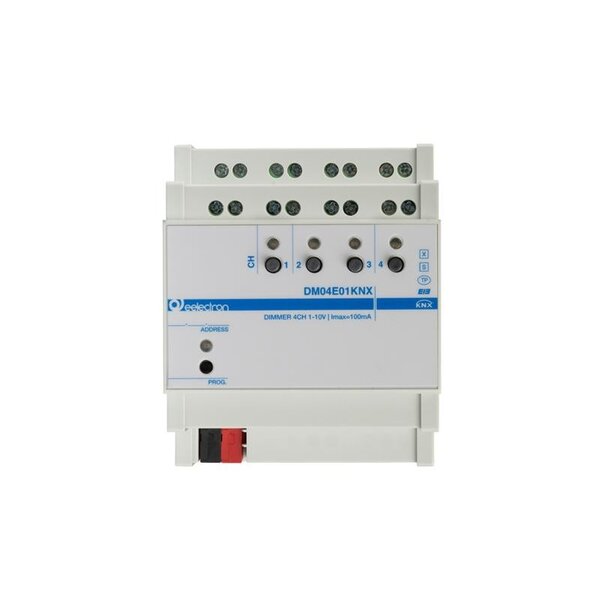

KNX dimmer 4 kanalen 1–10 V | 4× relais 16 A
€180,00 Excl. btw
€320,00 Excl. btw
€217,80 Incl. btw €387,20 Incl. btw. Niet op voorraad, wel beschikbaar
€217,80 Incl. btw €387,20 Incl. btw. Niet op voorraad, wel beschikbaar
4-kanaals KNX dimmer met 1–10 V uitgangen en 4 relais voor elektronische voorschakelapparaten. Geschikt voor enkelkanaals, tunable white, RGB en RGBW, met scènes, logica en energiebesparende functies. Lees meer
Specificaties
Merk:
eelectron
Artikelnummer:
DM04E01KNX
EAN:
8054144524986
Beschikbaarheid:
Niet op voorraad, wel beschikbaar
Levertijd:
Wordt verzonden binnen circa 8 werkdagen (let op: dit is een indicatie en afhankelijk van de beschikbaarheid bij de fabrikant; in sommige gevallen wordt het sneller verzonden, maar het kan ook langer duren).
Vanwege de feestdagen kunnen bestellingen later verzonden worden en is afhalen niet mogelijk.
Informatie
Link naar website eelectron (Engels)

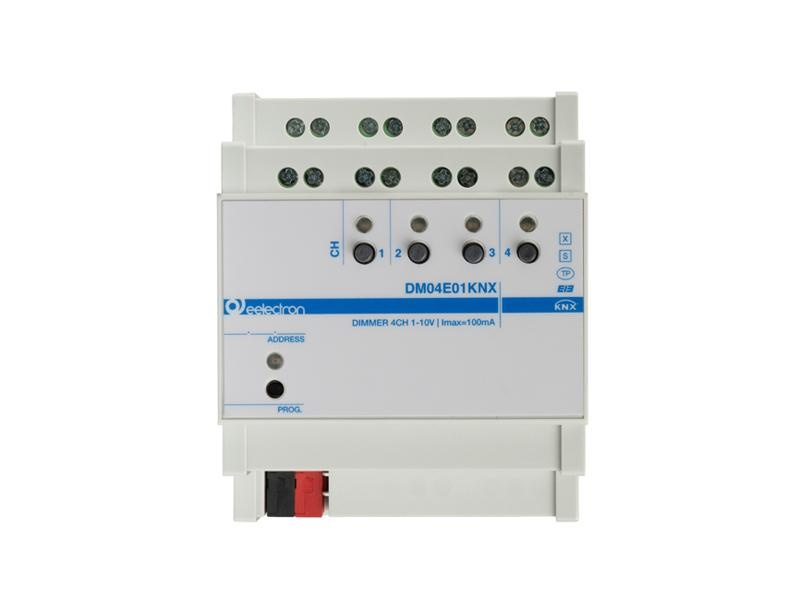

KNX dimmer 4 kanalen 1–10 V | 4× relais 16 A
Art.nr.: DM04E01KNX
Deze 4-kanaals KNX dimmer is ontworpen voor de aansturing van elektronische voorschakelapparaten en LED-drivers via een 1–10 V stuursignaal. Het apparaat werkt zonder extra voedingsspanning en combineert analoge dimuitgangen met krachtige relaisuitgangen in één compacte DIN-railoplossing voor professionele verlichtingsinstallaties.
Toepassingen
- Dimmen van armaturen met 1–10 V interface
- Aansturing van elektronische voorschakelapparaten (EVSA)
- Tunable white verlichting
- RGB- en RGBW-verlichting
- Schakelen van voedingsspanning voor ballast- en LED-drivers
Functies
- 4 onafhankelijke 1–10 V dimkanalen
- 4 relaisuitgangen van 16 A voor voedingsschakeling
- Flexibele koppeling van relais aan 1–10 V kanalen (bijv. RGBW)
- Ondersteuning voor enkelkanaals, tunable white, RGB en RGBW
- Geen inschakelstromen dankzij capacitatieve lastregeling
- Startfunctie voor fluorescentielampen
- Instelbaar gedrag bij opstarten en tijdens dimmen
- Tijdfuncties zoals inschakelvertraging en trappenhuisfunctie
- Scènes, sequenties, blokkeringen en logische functies
- Energiebesparingsmodus (Economical Mode)
- Aanpasbare dimcurve met maximaal 5 punten
- 4 handmatige bedienknoppen met status-LED’s
- 16 logische blokken
- Ondersteuning voor KNX Data Secure
Technische gegevens
- KNX-busvoeding: 21–32 V DC (SELV)
- Stroomverbruik KNX: max. 15 mA
- Vermogensverlies: max. 4 W
- Analoge uitgangen: 1–10 V
- Max. stuurstroom per uitgang: 100 mA
- Max. kabellengte 1–10 V: 500 m (0,5 mm²)
- Relaiscontacten: µ-contact
- Max. relaisstroom: 16 A, 250 V AC, cos φ = 1
- Max. piekstroom relais: 117 A (TV-8)
- Gloeilampen: max. 8 A
- Motoren en reductiemotoren: max. 3 A
- Montage: DIN-rail, 4 modules
- Beschermingsgraad: IP20
- Bedrijfstemperatuur: -5 °C tot +45 °C
Belangrijke opmerkingen
- Controleer altijd of de piekstroom van LED-drivers lager is dan de toegestane relaispiekstroom.
- Relaisuitgangen zijn bedoeld voor voedingsschakeling en niet voor direct dimmen.
- Gebruik geschikte bekabeling bij lange 1–10 V verbindingen om spanningsverlies te voorkomen.
- Installatie en parametrering dienen te worden uitgevoerd door een gekwalificeerde KNX-installateur.
