KNX DALI-gateway TW, 1 kanaal
€428,00 Excl. btw
€475,00 Excl. btw
€517,88 Incl. btw €574,75 Incl. btw. Niet op voorraad, wel beschikbaar
€517,88 Incl. btw €574,75 Incl. btw. Niet op voorraad, wel beschikbaar
Universele KNX-DALI-gateway met 1 kanaal voor aansturing van maximaal 64 DALI-ECG’s. Ondersteunt Tunable White (DT-8), groepsbeheer, scènes, tijdschema’s en storingsdiagnose via KNX. Lees meer
Specificaties
Merk:
eelectron
Artikelnummer:
IC01D01DAL
EAN:
8054144522937
Beschikbaarheid:
Niet op voorraad, wel beschikbaar
Levertijd:
Wordt verzonden binnen circa 8 werkdagen (let op: dit is een indicatie en afhankelijk van de beschikbaarheid bij de fabrikant; in sommige gevallen wordt het sneller verzonden, maar het kan ook langer duren).
Informatie
Link naar website eelectron (ENG)

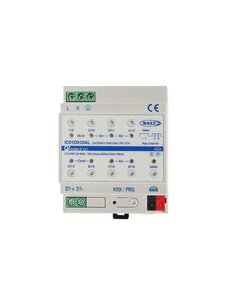

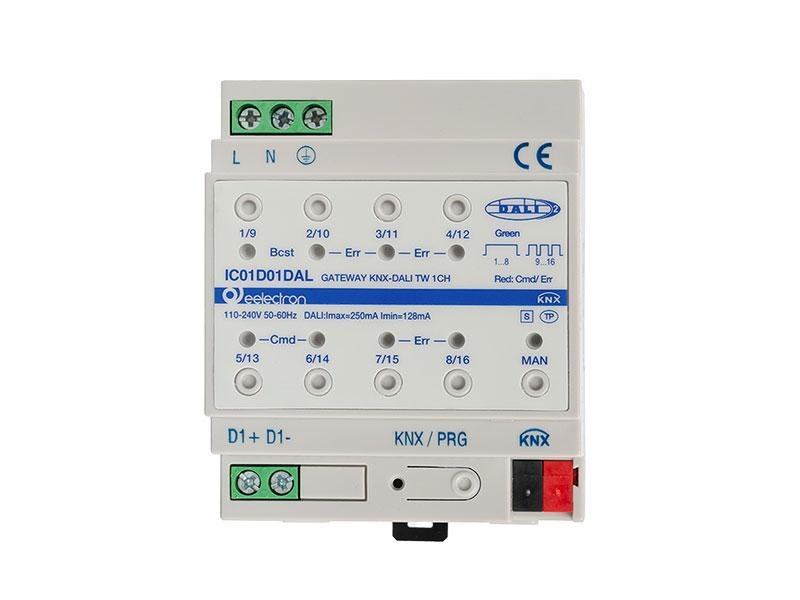

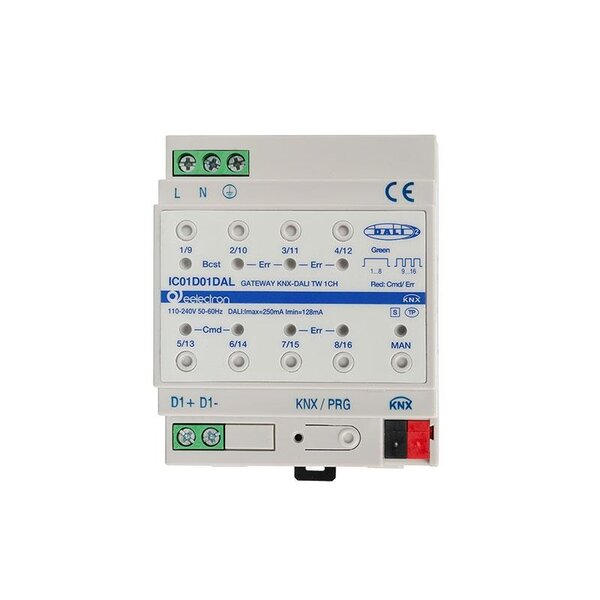

Universal KNX DALI Gateway TW – 1 kanaal
Artikelnummer: IC01D01DAL | EAN: 8054144522937
De Eelectron IC01D01DAL is een KNX–DALI-gateway met één kanaal (single-master application controller) voor de aansturing van elektronische voorschakelapparaten (ECG’s) met DALI-interface volgens EN 62386. De gateway zet KNX-schakel- en dim-commando’s om naar DALI-telegrammen en vertaalt DALI-statusinformatie terug naar KNX. Eén DALI-uitgang ondersteunt tot 64 ECG’s, individueel of in maximaal 16 DALI-groepen. Tunable White (DT-8) wordt ondersteund; ideale koppeling van KNX-scènes, tijdprogramma’s en lichtkleurregeling binnen DALI.
Toepassingen
- KNX–DALI-koppeling voor kantoor-, retail- en utiliteitsverlichting
- Tunable White (DT-8) en kleurbeheer via KNX-scènes en tijdschema’s
- Groeps- en broadcaststuring met handmatige bediening op het apparaat
- Monitoring, foutdetectie en onderhoudsplanning (bedrijfstijd per groep/ECG)
Belangrijkste functies
- 1× DALI-uitgang, tot 64 ECG’s (individueel of 16 groepen)
- Tunable White / DT-8 en gekleurd licht (device type 8) afhankelijk van sub-type:
- Tc (correlated colour temperature / kleurtemperatuur)
- XY (xy-kleurcoördinaten)
- RGB / RGBW / HSV (DT-8 sub-type RGBWAF)
- ETS5-commissioning via DCA (Device Control App); flexibel adresseren en inbedrijfname
- Scènes en tijdschema’s voor groepen en individuele ECG’s (waarde- en/of kleurgestuurd)
- Bedrijfsmodi: permanent, nachtmodus, trappenhuisfunctie
- Bedrijfstijdenteller per groep/ECG met alarm bij overschrijding levensduur
- Foutbeheer: individuele foutobjecten per ECG, groeps-/apparaatanalyse, foutteller en foutfrequentie, drempelbewaking
- Scenemodule incl. dimbare scènes; “Quick exchange”-functie voor snelle vervanging van defecte ECG’s
- Handbediening (groeps- en broadcast-telegrammen) via fronttoetsen; LED-signalisatie voor status/fouten
DALI- en compatibiliteitsinformatie
- Ondersteunt ECG’s conform EN 62386-102 ed.1 (DALI v1) en ed.2 (DALI-2)
- Gateway gecertificeerd volgens EN 62386-101 en -103 ed.2 (DALI-2) en draagt het DALI-2-logo
- Alleen single-master per DALI-segment (geen multi-master). De gateway levert de DALI-voeding voor het segment; extra DALI-voeding is niet toegestaan
- DT-1 (noodverlichting per armatuur) kan worden uitgelezen/geschakeld, maar teststart/export niet ondersteund. Voor volledige DT-1-functionaliteit wordt IC01D03DAL aanbevolen
Technische specificaties
| Voedingsspanning (net) | 110–240 V AC of DC, 50–60 Hz |
|---|---|
| Opgenomen vermogen | Max. 9 W |
| KNX-bus | SELV 24 V DC, ca. 5 mA; medium: Twisted Pair (TP) |
| DALI-uitgangen | 1× Single-Master Application Controller (EN 62386-103 ed.2) |
| Max. aantal ECG’s | 64 (individueel of in 16 groepen) |
| DALI-voeding | Typ. 16–18 V DC, kortsluitvast; gegarandeerde stroom 128 mA, max. 250 mA (basisisolatie, geen SELV) |
| Uitschakelvertraging | 600 ms na DALI-kortsluitdetectie |
| Herstart na uitschakeling | 5 s na detectie kortsluiting |
| Aansluitklemmen (net) | L/N/PE, schroef, 3× 1–2,5 mm² (massief of soepele ader) |
| Aansluitklemmen (DALI) | D+ / D-, schroef, 2× 1–2,5 mm² (massief of soepele ader), aanbevolen min. 1,5 mm² |
| KNX-aansluiting | Busconnector, veerdrukklem, 0,6–0,8 mm (massief) |
| Bedieningselementen | Prog.-toets (KNX), 1× Man.-toets, 8× groeps-/broadcast-/serviceknoppen |
| Indicaties | Rode LED (normaal/adresseren); RGB-LED (handmodus/fout); 8× rode LED (groepsstatus/fouten) |
| Behuizing | ABS V0, 4 DIN-modules, ca. 130 g |
| Montage | DIN-rail 35 mm (LV-verdeelinrichtingen) |
| Beschermingsgraad | IP20 (EN 60529) |
| Beschermingsklasse | Klasse I (IEC 1140) |
| Overspanningscategorie | Cat. III |
| Vervuilingsgraad | Klasse 2 |
| Normen & richtlijnen | EN 62386-101/-102/-103, EN 63044-5-3; LVD 2014/35/EU; UK S.I. 2016:1101 |
Belangrijke opmerkingen
- Single-master: gebruik de gateway in een DALI-segment zonder andere DALI-besturingen; extra DALI-voedingen zijn niet toegestaan.
- DALI-voeding geïntegreerd: de gateway voedt het DALI-segment; respecteer de maximale stroom en kabellengterichtlijnen.
- DT-8 sub-type PrimaryN wordt niet ondersteund; kies Tc/XY/RGB(RGBW/HSV) volgens de ECG-specificaties.
- Voor DT-1 noodverlichting met teststart/rapportage gebruik bij voorkeur IC01D03DAL.
- Installatie, inbedrijfname en ETS-parametrering uitsluitend door gekwalificeerde installateurs conform KNX/DALI-normen en lokale voorschriften.
