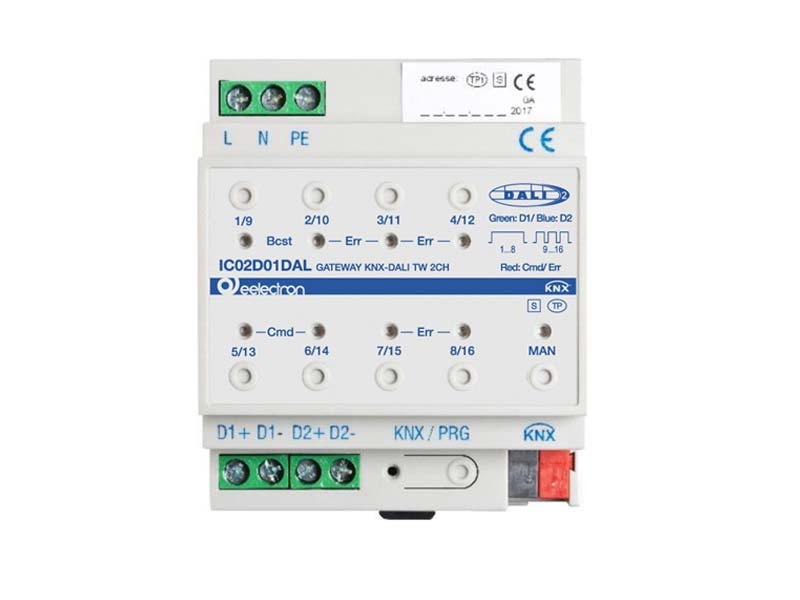

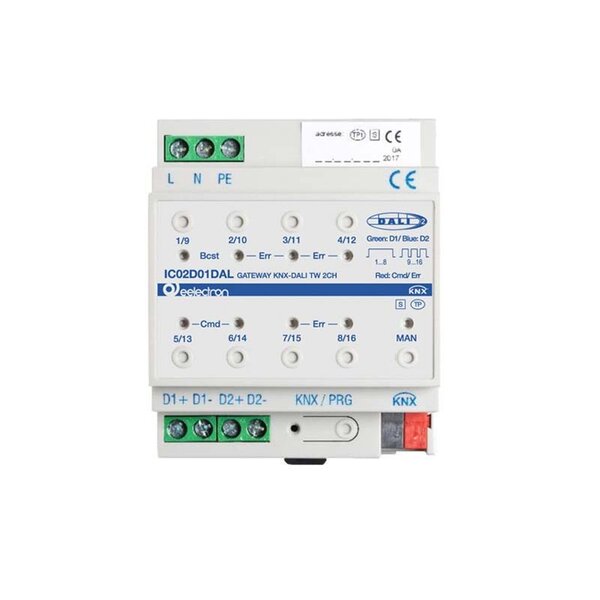

KNX DALI-gateway – 2 kanalen

Name: eelectron KNX DALI-gateway – 2 kanalen
Brand: eelectron
Price: 617.00 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€617,00 Excl. btw €685,00 Excl. btw
€746,57 Incl. btw €828,85 Incl. btw. Niet op voorraad, wel beschikbaar

Stukprijs: €617,00 / Stuk

KNX-DALI-gateway met 2 onafhankelijke kanalen voor het aansturen van tot 128 ECG’s (64 per kanaal). Ondersteunt Tunable White (DT-8), scènes, tijdschema’s en foutdiagnose via KNX. Lees meer

Specificaties

Merk:

eelectron

Artikelnummer:

IC02D01DAL

EAN:

8054144522234

Beschikbaarheid:

Niet op voorraad, wel beschikbaar

Levertijd:

Wordt verzonden binnen circa 8 werkdagen (let op: dit is een indicatie en afhankelijk van de beschikbaarheid bij de fabrikant; in sommige gevallen wordt het sneller verzonden, maar het kan ook langer duren).

Informatie

Link naar website eelectron (ENG)

KNX DALI Gateway TW – 2 kanalen

Artikelnummer: IC02D01DAL | EAN: 8054144522234

De Eelectron IC02D01DAL is een universele KNX–DALI-gateway met twee volledig onafhankelijke kanalen (Single Master Application Controllers) voor het aansturen van elektronische voorschakelapparaten (ECG’s) met een DALI-interface volgens EN 62386. Elk kanaal ondersteunt maximaal 64 ECG’s, individueel of in tot 16 DALI-groepen, waarmee in totaal tot 128 apparaten via één gateway kunnen worden beheerd. De module is geschikt voor Tunable White (DT-8) en DALI-2 verlichtingstoepassingen en wordt rechtstreeks gevoed vanuit de gateway – een extra DALI-voeding is niet nodig of toegestaan.

Toepassingen

KNX–DALI integratie voor verlichting in kantoren, openbare gebouwen en commerciële ruimtes
Regeling van Tunable White (DT-8) en dynamische kleurverlichting via KNX
Scènes, tijdprogramma’s en groepsbesturing voor energie-efficiënt lichtbeheer
Foutdetectie, bedrijfsurentelling en onderhoudsbeheer via KNX
Installatie op DIN-rail in laagspanningsverdelers

Belangrijkste functies

2 onafhankelijke DALI-uitgangen – elk geschikt voor max. 64 ECG’s (DALI/DT-8 compatibel)
Tunable White-ondersteuning (DT-8 Sub-Type Tc) en kleurrijke verlichting (XY, RGB, HSV, RGBW)
Ondersteuning voor DALI-2 volgens EN 62386-101/-102/-103 ed.2
Volledige ETS5-configuratie via DCA (Device Control App)
Adressering van tot 16 groepen per kanaal
Scènebeheer met dimfuncties en tijdprogramma’s op basis van waarden en kleuren
Bedrijfsurenteller per groep/ECG met waarschuwingsfunctie bij einde levensduur
Individuele foutdetectie per lichtpunt, inclusief foutanalyse op groep-/apparaatniveau
Drempelbewaking met instelbare foutlimieten
“Quick Exchange”-functie voor snelle vervanging van defecte ECG’s
Handmatige bediening van groepen en broadcast via fronttoetsen
LED-indicatie voor status, foutmeldingen en bedrijfsmodus (rood, groen, blauw)

DALI en compatibiliteit

Single Master Application Controller – geen multimasterwerking toegestaan
Ondersteunt ECG’s volgens EN 62386-102 ed.1 (DALI v1) en ed.2 (DALI-2)
Certificering volgens EN 62386-101/-103 ed.2 (DALI-2, DIIA-gecertificeerd)
Ondersteuning van Device Type 8 (DT-8) voor Tunable White en kleurbeheer
Ondersteunt XY, Tc, RGB, HSV, RGBW subtypes (PrimaryN niet ondersteund)
Leest en bestuurt DALI DT-1 noodverlichtingsapparaten (zonder testrapportfuncties)

Technische specificaties

Voedingsspanning (net)	110–240 V AC/DC, 50–60 Hz
Vermogensverbruik	Max. 16 W
KNX-busvoeding	SELV 24 V DC, ca. 5 mA
Aantal DALI-uitgangen	2 (Single Master Application Controllers, EN 62386-103 ed.2)
Maximaal aantal ECG’s	64 per uitgang (128 totaal)
DALI-spanning	Typ. 16–18 V DC, kortsluitvast, basisisolatie (geen SELV)
Gegarandeerde stroom	128 mA
Maximale stroom	250 mA
Uitschakelvertraging	600 ms na kortsluitdetectie
Herstartvertraging	5 s na kortsluitreset
Bedieningselementen	Programmeerknop (KNX), handmatige modusknop, 8 functietoetsen
Indicatoren	LED rood/groen/blauw (modus, fout, status) + 8 LED’s per groep
Behuizing	ABS V0 kunststof, 4 DIN-modules
Afmetingen	DIN-railmontage (35 mm) volgens EN 60715
Gewicht	ca. 130 g
Beschermingsklasse	Klasse I volgens IEC 1140
Beschermingsgraad	IP20 volgens EN 60529
Overspanningscategorie	Categorie III
Vervuilingsgraad	Klasse 2 (EN 60664-1)
Bedrijfstemperatuur	-5 °C … +45 °C
Opslagtemperatuur	-25 °C … +55 °C
Relatieve vochtigheid	5% – 93% (niet-condenserend)
Normen en richtlijnen	EN 62386-101/-102/-103, EN 63044-5-3, EMC 2014/30/EU, LVD 2014/35/EU

Belangrijke opmerkingen

Gebruik uitsluitend één DALI-controller per segment (geen multimasterwerking toegestaan).
De geïntegreerde DALI-voeding levert stroom voor de aangesloten ECG’s – externe voeding is niet toegestaan.
Het subtype DT-8 PrimaryN wordt niet ondersteund.
Voor volledige DT-1 noodverlichtingsfunctionaliteit wordt het model IC01D03DAL aanbevolen.
Installatie en configuratie uitsluitend door gekwalificeerde installateurs volgens KNX/DALI-normen.
