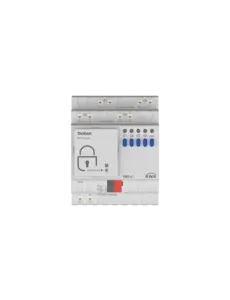

RMG 4 I KNX Schakelactor | 4-kanaals, C-last, 16A, Basismodule MIX2
€246,97 Incl. btw €429,51 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie
RMG 4 I KNX / 4-voudige C-Last-schakelactor MIX2
Artikelnummer: 4930210
Productomschrijving
De RMG 4 I KNX 4-voudige C-Last-schakelactor MIX2 is een krachtige en veelzijdige schakelactor voor KNX-installaties. Deze basismodule biedt vier onafhankelijke C-Last-kanalen, elk geschikt voor een maximale stroomsterkte van 16 A. Dankzij de geïntegreerde stroomherkenning is het apparaat bijzonder geschikt voor hoge lampbelastingen en een betrouwbare schakeling van diverse soorten verlichting.
De schakelactor is uit te breiden tot maximaal 12 kanalen door het aansluiten van maximaal twee uitbreidingsmodules MIX of MIX2 op één basismodule. Het apparaat en de KNX-busmodule kunnen onafhankelijk van elkaar worden vervangen. De afneembare KNX-busmodule maakt vervanging van het apparaat mogelijk zonder dat herprogrammering nodig is.
Handmatige inbedrijfstelling en bediening van de schakelactor zijn ook zonder busmodule KNX mogelijk. Elk kanaal beschikt over een LED-indicatie van de schakeltoestand. De eigenschappen zoals schakelfunctie, impulsfunctie en vertragingen zijn instelbaar per kanaal. De schakelactor ondersteunt daarnaast koppelingen, maak- en verbreekcontacten, en deelname aan centrale functies zoals centraal AAN/UIT en lichtscènes.
Toepassingen
- Sturen van hoge lampbelastingen (gloei-, halogeen-, LED- en TL-lampen)
- Schakelen van ohmse, capacitieve en inductieve lasten
- Flexibele inzetbaarheid in woning- en utiliteitsbouw
Belangrijkste functies
- 4 C-Last-schakelkanalen, elk tot 16 A
- Stroomherkenning voor betrouwbare schakeling van diverse lampen
- Handmatige bediening op het apparaat (ook zonder busspanning)
- LED-statusweergave voor elk kanaal
- Instelbare functies: schakelen, vertraagd schakelen, impuls, trappenhuisfunctie, lichtscène
- Logische functies: blokkeren, EN, vrijgeven, OF
- Uitbreidbaar tot 12 kanalen met MIX/MIX2-modules
- Vervanging van apparaat en busmodule zonder herprogrammeren
Technische specificaties
| Bedrijfsspanning KNX | Busspanning, ≤4 mA |
|---|---|
| Bedrijfsspanning | 110 V AC - 240 V AC, 50 Hz - 60 Hz |
| Frequentie | 50 - 60 Hz |
| Standby verbruik | ~1,3 W |
| Maximaal vermogensverlies | 2,4 W |
| Montage | DIN-rail |
| Bouwbreedte | 4 TE (modules) |
| Aansluiting | KNX-busklem |
| Max. kabeldiameter | Massief: 0,5 mm² (Ø 0,8) tot 6 mm²; litzedraad met adereindhuls: 0,5 mm² tot 4 mm² |
| Aantal kanalen | 4 (uitbreidbaar tot 12 met MIX/MIX2-modules) |
| Soort contact | Maakcontact, 16 A, 10 A |
| Openingswijdte | < 3 mm |
| Ohmse belasting | 3680 W |
| Capacitieve belasting | 200 µF |
| Gloei-/halogeenlampen | 2600 W |
| TL-lampbelasting (KVG, parallel gecompenseerd) | 2000 W (200 µF) |
| TL-lampbelasting (EVSA) | 1650 W |
| Energiespaarlampen | 410 W |
| LED < 2 W | 75 W |
| LED 2-8 W | 850 W |
| LED > 8 W | 850 W |
| Inschakelstroom | max. 1500 A / 200 µs |
| Spanning uitgang | 240 V AC |
| Schakeluitgang | Potentiaalvrij |
| Schakelen van verschillende fases | Mogelijk |
| Geschikt voor SELV | Ja, als alle kanalen SELV schakelen |
| Nauwkeurigheid stroommeting | I > 1 A: ±8% van de gemeten waarde; I < 1 A: ±100 mA; laagste meetwaarde: 150 mA |
| Type | Basismodule |
| Omgevingstemperatuur | -5°C ... 45°C |
| Beschermingsgraad | IP 20 |
| Beschermingsklasse | II volgens EN 60 669 |
Belangrijke opmerkingen
- Basismodule MIX2: uitbreidbaar met maximaal 2 uitbreidingsmodules (MIX/MIX2) tot 12 kanalen.
- Apparaat en KNX-busmodule zijn onafhankelijk te vervangen zonder herprogrammeren.
- Handmatige bediening en inbedrijfstelling zijn ook zonder KNX-busmodule mogelijk.
- Geschikt voor hoge inschakelstromen en diverse lampbelastingen.
- Let op de maximale belasting per type lamp en kanaal voor optimale werking.
