RM 4 H KNX schakelactor 4x25A C-Last FIX1
€251,76 Incl. btw €437,85 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie

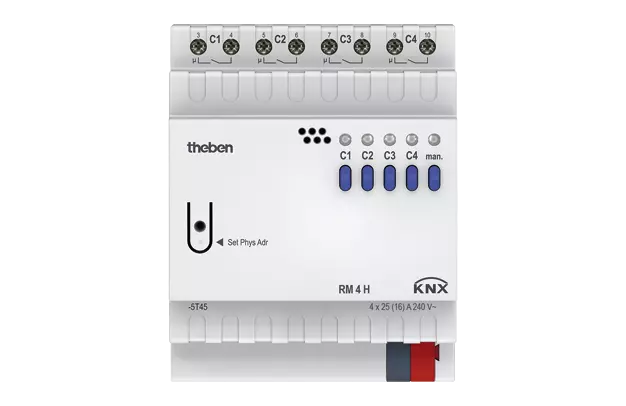

RM 4 H KNX – 4-voudige KNX schakelactor met hoog vermogen
Art.nr. 4940212
Toepassing
De RM 4 H KNX van Theben is een krachtige 4-voudige schakelactor voor KNX-installaties, speciaal ontwikkeld voor het schakelen van hoge elektrische belastingen zoals LED-verlichting, gloei- en halogeenlampen. Dankzij de FIX1-module en bi-stabiele relais is het apparaat geoptimaliseerd voor capacitatieve lasten (C-Last) tot 25 A per kanaal. De actor beschikt over handmatige bediening per kanaal en LED-statusweergave. Via ETS zijn uitgebreide functies configureerbaar, waaronder schakellogica en vertragingen. Ook het schakelen van verschillende netspanningsfases is mogelijk dankzij de potentiaalvrije contacten.
Belangrijkste functies
- 4-voudige KNX schakelactor met hoog vermogen tot 25 A per kanaal
- Voorzien van FIX1-module en bi-stabiele relais
- Geschikt voor hoge inschakelstromen tot 1200 A (200 µs)
- Handmatige bediening direct op het apparaat
- LED-statusindicatie voor elk kanaal
- ETS-configuratie van schakelfuncties zoals AAN/UIT, impuls, aan/uit-vertraging en trapverlichting met voorwaarschuwing
- Logische functies zoals blokkeren, EN, OF, vrijgeven
- Schakelen van verschillende fases mogelijk
Technische gegevens
| Artikelnummer | 4940212 |
| Voedingsspanning KNX | <10 mA |
| Montage | DIN-rail (4 TE) |
| Type aansluiting | Schroefklemmen en KNX-busklem |
| Max. kabeldiameter | Massief: 0,5–6 mm²; adereindhuls: 0,5–4 mm² |
| Aantal kanalen | 4 |
| Soort contact | Bi-stabiel relais, 25 A / 16 A |
| Openingswijdte contacten | < 3 mm |
| Ohmse belasting | 4800 W |
| Energiespaarlampen | 410 W |
| LED < 2 W | 75 W |
| LED 2–8 W | 850 W |
| LED > 8 W | 850 W |
| Inschakelstroom | max. 1200 A / 200 µs |
| Schakelen van verschillende fases | Mogelijk |
| C-Last geschikt | Ja, met FIX1-module |
| Omgevingstemperatuur | -5 °C tot +45 °C |
| Beschermingsgraad | IP20 |
| Beschermingsklasse | Klasse II volgens EN 60669 |
Belangrijke opmerkingen
- De RM 4 H KNX is ontworpen voor het schakelen van hoge belastingen – gebruik uitsluitend in combinatie met geschikte bekabeling en conform de geldende installatievoorschriften.
- Voor volledige functionaliteit is configuratie via ETS-software (vanaf versie 5) noodzakelijk.
- Potentiaalvrije contacten maken het schakelen van verschillende netspanningsfases mogelijk.
- Handbediening blijft beschikbaar, ook bij afwezigheid van KNX-busspanning.
