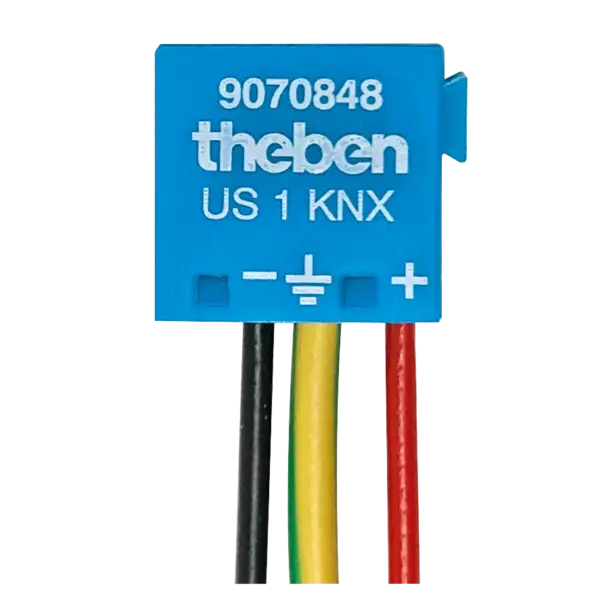

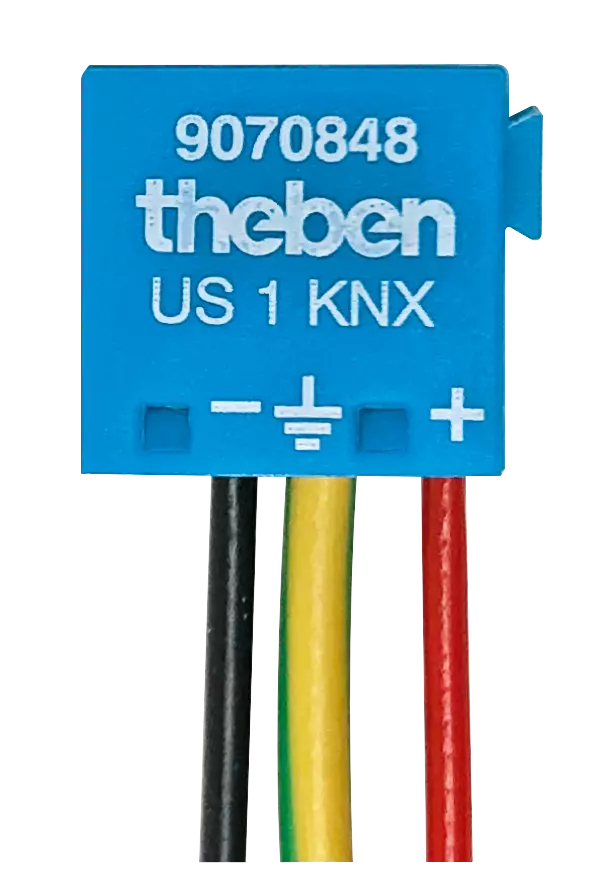

US 1 KNX – Overspanningsbeveiliging voor KNX-systemen

Art.nr.: 9070848

De Theben US 1 KNX is een compacte overspanningsbeveiliging in de vorm van een KNX-busklem. Hij beschermt KNX- en LUXORliving-systemen effectief tegen spanningspieken als gevolg van bijvoorbeeld blikseminslag of elektrische storingen. Het apparaat is ontworpen voor plaatsing in plaats van de standaard busklem en kan worden toegepast voor de beveiliging van afzonderlijke buskoppelingen of volledige KNX-verdeelkasten. Dankzij de eenvoudige montage en brede temperatuurtolerantie is dit component ideaal voor zowel nieuwe installaties als retrofitprojecten.

Toepassing

De US 1 KNX wordt gebruikt als overspanningsbeveiliging binnen KNX- of LUXORliving-installaties. Hij beschermt gevoelige buscomponenten tegen elektrische storingen boven de 2 kV. De installatie is eenvoudig: het component wordt rechtstreeks op de buskoppeling geplaatst of aangesloten via de rail connector bij uitvoeringen met dataspoor.

Functies

• Overspanningsbeveiliging voor KNX- en LUXORliving-systemen
• Vervangt de standaard KNX-busklem
• Beschermt buskoppelingen tegen piekspanningen > 2 kV
• Toepasbaar voor individuele componenten of complete verdelers
• Compatibel met buskoppelingen type N en REG

Technische gegevens

• Nominale spanning (UN): 21–31 V DC
• Nominale stroom (IN): 6 A
• Nominale afleidstroom (8/20 µs): 5 kA
• Beschermingsniveau (usp):
• Bij 100 V/µs: < 350 V
• Bij 1 kV/µs: < 500 V
• Isolatieweerstand (R_isol): > 10⁴ MΩ
• Capaciteit: 1 pF
• Verbindingen:
• BCU-connector: 1 mm Ø met vergulde veercontacten
• Busleidingen: Ø 0,8 mm, lengte 200 mm
• Aardingsgeleider: 0,75 mm², lengte 200 mm
• Temperatuurbereik: –40 °C tot +80 °C

Installatie

De US 1 KNX wordt gemonteerd in plaats van een conventionele KNX-busklem. Bij gebruik in verdeelkasten moeten alle binnenkomende en uitgaande buslijnen worden voorzien van deze beveiliging. Bij buskoppelingen van het type N of REG wordt de US 1 KNX op de dataspoor aangesloten.

Belangrijke opmerkingen

• Installatie alleen door een erkende elektrotechnische vakman, volgens de geldende VDE/DIN-normen.
• Controleer het apparaat vóór installatie op zichtbare schade. Bij schade niet installeren.
• Let op de juiste aansluiting van de rode en zwarte draden; verwisseling kan leiden tot storingen.
• De groen/gele aardingsgeleider moet zo kort mogelijk met de beschermingsaarde verbonden worden.
• Let op: deze beveiliging beschermt uitsluitend de buszijde. Voor de voeding moet apart overspanningsbeveiliging worden voorzien (bijv. DEHNguard).
• Het openen of aanpassen van het apparaat is verboden en leidt tot verlies van garantie.
