Módulo DIN universal com 8 entradas digitais
€158,51 Incl. IVA €280,72 Incl. IVA. Esgotado, mas disponível
Especificações
Informação
Link para o site da Eelectron (Inglês)
Módulo DIN universal – 8 entradas digitais (KNX)
Número do artigo: BI08F01KNX

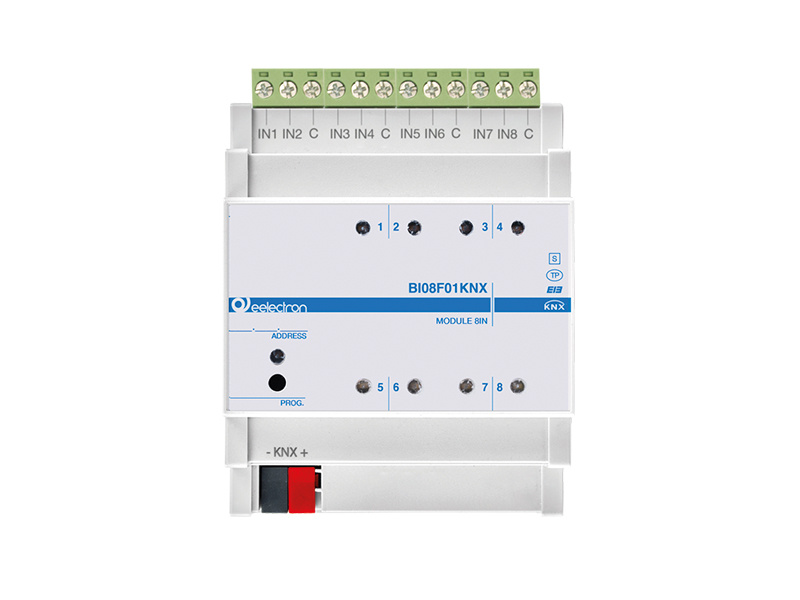

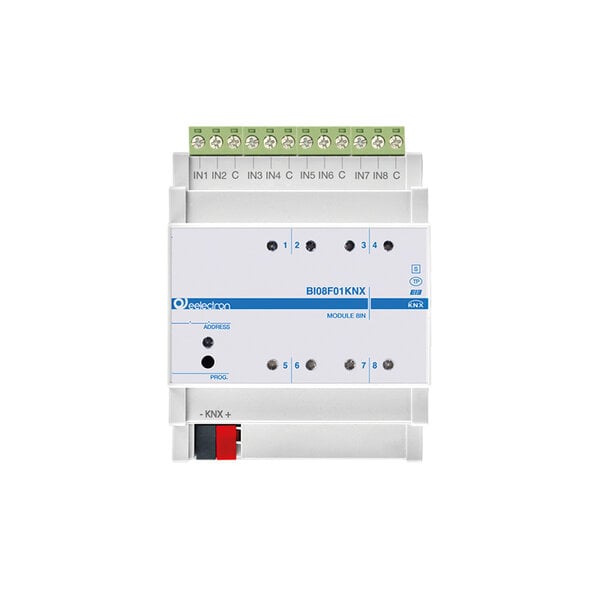

O Eelectron BI08F01KNX é um módulo KNX para calha DIN com 8 entradas digitais para contactos secos, como botões, contactos magnéticos e outros sensores. As entradas podem ser configuradas para comandos ligar/desligar, regulação, controlo de estores/persianas, chamada de cenas, sequências e contagem de impulsos. Graças à sua ampla funcionalidade, o dispositivo é ideal para aplicações residenciais, comerciais e projetos avançados de automação de edifícios.
Aplicações
- Integração com KNX através de botões, contactos magnéticos e sensores de contacto seco
- Funções de ligar/desligar, regulação e controlo de estores/persianas
- Cenas, sequências e automações avançadas
- Contagem de impulsos em entradas digitais (short distance)
- Medição de temperatura com sondas NTC e função de termóstato integrada
- Compatibilidade com smart sensors (CO₂ ou VOC + temperatura)
Principais funções
- 8 entradas digitais independentes (contacto seco)
- Configuráveis em modo short distance ou long distance
- Monitorização da linha através de resistência EOL de 1,8 kΩ (1/8 W) no modo long distance
- Contagem de impulsos em modo short distance
- LED de estado para cada entrada
- Entradas analógicas NTC disponíveis nas entradas 1, 3, 5 e 7
- Módulo de termóstato com controlo PI para aquecimento/arrefecimento, válvulas e fan coils de 2/4 tubos
- Suporte para smart sensors (SM03E01ACC CO₂ / SM03E02ACC VOC)
- 10 blocos lógicos para funções simples ou complexas
- Controlo proporcional, gestão de humidade/temperatura e cálculo do ponto de orvalho
- Configuração completa via KNX/ETS (cenas, temporizadores, lógica, sequências)
- Interface de bus KNX integrada
Especificações técnicas
| Modelo | BI08F01KNX |
|---|---|
| Marca | Eelectron |
| EAN | 8054144522289 |
| Número de entradas | 8 entradas digitais (contacto seco) |
| Modo de linha | Short distance / long distance |
| Monitorização de linha | Resistência EOL 1,8 kΩ, 1/8 W (long distance) |
| Contagem de impulsos | Sim, em modo short distance |
| Entradas NTC | Entradas 1, 3, 5 e 7 (TS01A01ACC / TS01B01ACC) |
| Smart sensors | Compatíveis: SM03E01ACC (CO₂) e SM03E02ACC (VOC) |
| Indicação de estado | LED para cada entrada |
| Lógica | 10 blocos lógicos (limiar, algébrico, condicional) |
| Termóstato | Controlo PI, 2 níveis de aquecimento/arrefecimento, válvulas, fan coils 2/4 tubos |
| Configuração | ETS (cenas, temporizadores, sequências, lógica) |
| Interface de bus | KNX TP integrado |
| Montagem | Calha DIN (4 módulos TE) |
Notas importantes
- Utilize sempre a resistência EOL de 1,8 kΩ para monitorização em long distance.
- O modo de contagem de impulsos funciona apenas em short distance.
- As entradas NTC estão disponíveis apenas nas entradas 1, 3, 5 e 7.
- Os smart sensors devem ser ligados apenas às entradas designadas.
- A instalação e a configuração ETS devem ser realizadas por instaladores KNX qualificados.
