Módulo DIN universal 8 IN – Alta tensão 100–250 V AC/DC
€205,70 Incl. IVA €385,99 Incl. IVA. Esgotado, mas disponível
Especificações
Informação
Link para o site da Eelectron (Inglês)

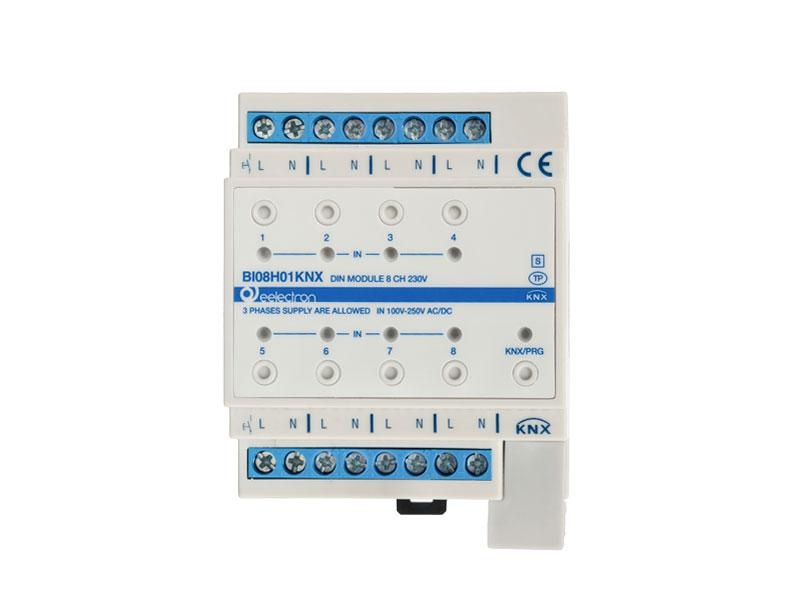

Módulo DIN universal – 8 entradas de alta tensão (100–250 V AC/DC, KNX)
Número do artigo: BI08H01KNX
O Eelectron BI08H01KNX é um módulo de entrada universal KNX para montagem em calha DIN, equipado com 8 entradas de alta tensão compatíveis com 100–250 V AC/DC. O dispositivo deteta tanto a presença de tensão como impulsos elétricos, permitindo a monitorização da tensão da rede, a deteção de estados de comutação, a leitura de impulsos e o controlo de funções KNX como ligar/desligar, regulação de intensidade, controlo de estores e gestão de cenários. O módulo está integrado num invólucro de 4 TE e foi concebido para instalação em quadros elétricos padrão.
Aplicações
- Monitorização de tensões de 100–250 V AC/DC
- Deteção de mudanças de estado, impulsos e estados do sistema
- Controlo de funções ligar/desligar, regulação e estores em sistemas KNX
- Gestão de cenários, sequências e funções avançadas de automação
- Integração de interruptores e detetores convencionais de 230 V (ex. detetores de movimento)
Principais funções
- 8 entradas independentes de alta tensão (100–250 V AC/DC)
- Deteção de presença de tensão e impulsos elétricos
- Suporte para comutação, regulação e controlo de estores
- Funções avançadas: temporizadores, lógica, alarmes, pontos de ajuste
- Comportamento configurável após recuperação do bus
- Ações múltiplas e controlador avançado de cenários
- Suporta até 3 fases (cada entrada pode ser alimentada por uma fase independente)
- Interface de bus KNX integrada
Dados técnicos
| Modelo | BI08H01KNX |
|---|---|
| Marca | Eelectron |
| EAN | 8054144522951 |
| Número de entradas | 8 entradas binárias de alta tensão (100–250 V AC/DC) |
| Deteção de tensão | Varredura a 230 V AC, impulsos e estados |
| Corrente de entrada | 0,06 mA por entrada |
| Fases suportadas | Até 3 fases (entradas em fases independentes possíveis) |
| Comprimento máximo do cabo | 100 m |
| Alimentação KNX | 21–30 V DC via bus KNX (máx. 9,4 mA) |
| Interface de bus | Integrada (KNX TP) |
| Montagem | Calha DIN (4 TE, 35 mm) |
| Invólucro | ABS V0 — 70 × 58 × 90 mm — 235 g |
| Grau de proteção | IP20 (EN 60529) |
| Classe de segurança | Classe III |
| Intervalo de temperatura | -5 °C a +45 °C (funcionamento), -25 °C a +55 °C (armazenamento) |
| Humidade relativa | Máx. 93%, sem condensação |
| Normas | EN 63044-5-1 / EN 63044-5-2 — Diretiva EMC 2014/30/EU — Certificação KNX |
Notas importantes
- Cada entrada pode ser alimentada por uma fase diferente (máx. 3 fases).
- Uso exclusivo em interiores e ambientes secos (IP20).
- O módulo destina-se apenas à deteção de alta tensão, não a contactos livres de potencial.
- A instalação e a configuração via ETS devem ser realizadas por um instalador KNX qualificado.
