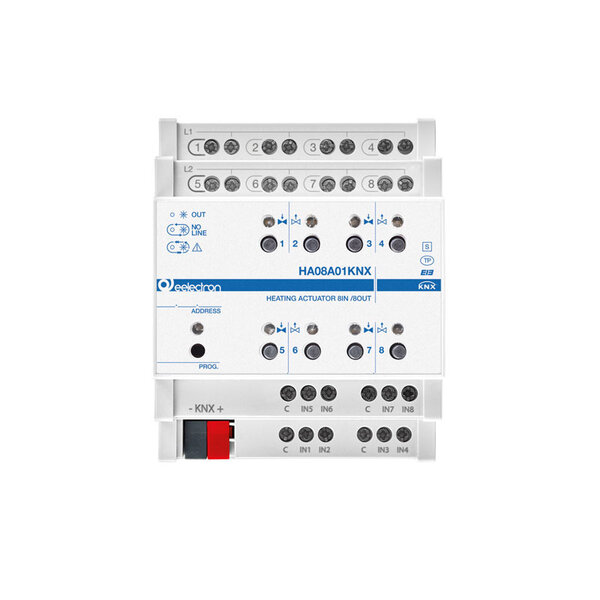

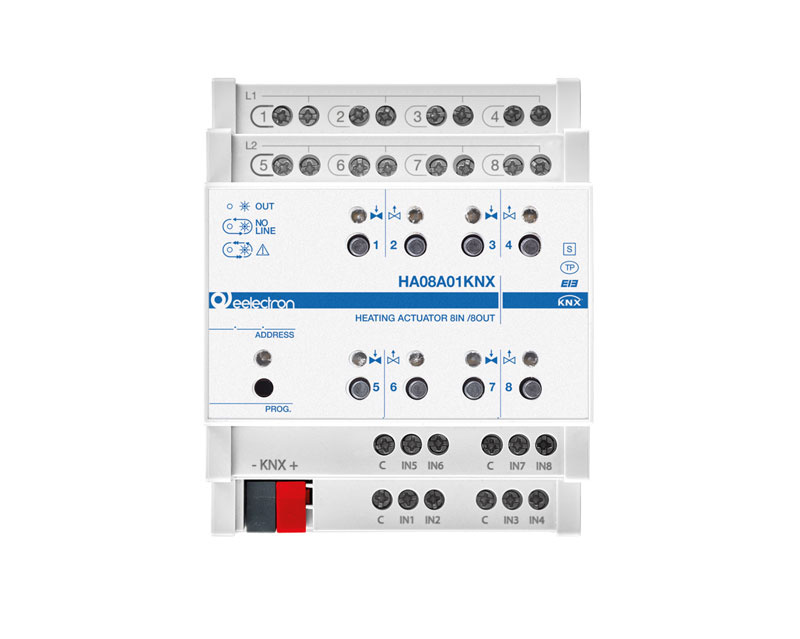

Atuador de aquecimento KNX DIN 8 In / 8 Out
Ref.: HA08A01KNX
Este atuador de aquecimento KNX para montagem em calha DIN foi concebido para o controlo de válvulas termoelétricas em sistemas de aquecimento e arrefecimento. O dispositivo dispõe de 8 saídas triac e 8 entradas livremente configuráveis e é adequado para aplicações HVAC profissionais em instalações KNX em edifícios residenciais e comerciais.
As saídas podem ser configuradas individualmente como 8 canais para controlo on/off ou controlo PWM, ou como 4 canais para controlo de válvulas de 3 pontos. Isto torna o atuador altamente versátil para aplicações como aquecimento por piso radiante, radiadores, sistemas fan-coil (de 2 e 4 tubos) e aquecimento por zonas.
As 8 entradas destinam-se a contactos livres de potencial e podem ser utilizadas para interruptores, botões de pressão, cenários, controlo de estores e persianas, sequências e comandos passo a passo. Além disso, as entradas 1 a 4 podem ser configuradas como saídas para LED de sinalização ou como entradas analógicas para sondas de temperatura NTC.
O atuador oferece funcionalidades de termóstato integradas abrangentes. No total estão disponíveis 8 módulos de termóstato, sendo que cada módulo gere 2 estágios de controlo com um regulador PI integrado. Isto permite um controlo preciso dos sistemas de aquecimento e arrefecimento, das válvulas e dos fan-coils.
Além disso, estão disponíveis 8 blocos lógicos para implementar funções lógicas simples ou cálculos mais complexos através de operadores algébricos e condicionais. Também estão disponíveis algoritmos predefinidos, como o controlo proporcional da temperatura e da humidade ou o cálculo do ponto de orvalho.
Especificações técnicas
- Interface de comunicação KNX / EIB
- Montagem: calha DIN (4 módulos)
- Alimentação: através do bus KNX, 21 – 32 V DC
- Consumo de corrente: ≤ 15 mA
- Número de saídas: 8 saídas triac
- Tensão de saída: 24 – 230 V AC, 50/60 Hz
- Corrente nominal por saída: 500 mA
- Corrente de arranque (por grupo de 4): máx. 4 A
- Número de entradas: 8 entradas livres de potencial
- Compatível com sondas de temperatura NTC
- Comprimento máximo dos cabos de entrada: 30 m (trançado)
- Temperatura de funcionamento: -5 °C a +45 °C
- Grau de proteção: IP20
- Humidade relativa: máx. 90 % (sem condensação)
Nota importante
O número máximo de válvulas termoelétricas por saída depende da corrente de arranque das válvulas utilizadas. Nunca exceder uma corrente de arranque total de 4 A por grupo de 4 saídas. Recomenda-se a utilização de um atraso de ativação entre várias saídas para reduzir os picos de corrente.
O dispositivo destina-se exclusivamente a utilização em interiores e deve ser instalado em quadros de distribuição de baixa tensão em conformidade com as normas KNX e de segurança aplicáveis.
